任意GNSS測量機器ログの使用

変更日 Mon, 22 Jan 2024 で 11:53 AM

「任意GNSS受信機RINEXファイル」とは、エアロボマーカー以外の任意のGNSS機器により取得したrinex形式の観測ログファイルを意味します。

GNSS機器より、観測ログファイルを RINEX OBS/RINEX NAV 形式で取り出し、エアロボクラウドへアップロードします。

対応するGNSS機器は、日本測量機器工業会（JSIMA)の「アンテナ位相特性データ提供サービス」にて記載されている機器に限られます。

１. 任意GNSS測量機器観測ログのアップロード

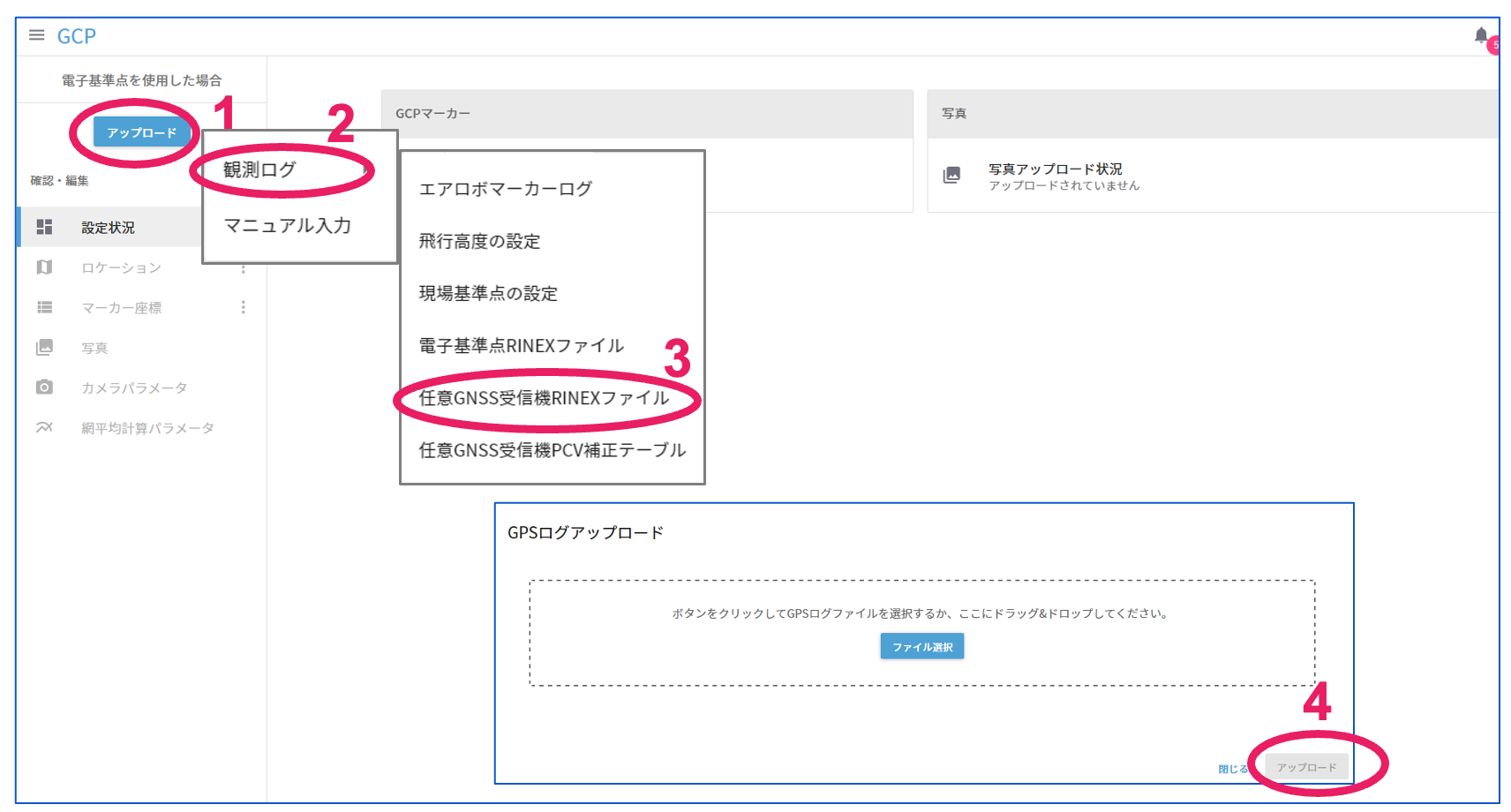

GCP > アップロード > 観測ログ > 任意GNSS受信機RINEXファイル

観測ログファイル(拡張子.19o)、および、関連するGNSS衛星軌道情報ファイル（拡張子.19p or .19n)の２ファイルを一緒にアップロードしてください。(拡張子に含まれる数字は、上の例では"19"、西暦表記の下２桁を指定してください。）

拡張子を除いたファイル名は同一である必要があります。

また、ファイルサイズが32Mbを超える場合、zip圧縮し、拡張子を ".19o.zip"と指定してください(nav ファイルは圧縮する必要はありません）.
(例）
xxx.19o → xxx.19o.zip
xxx.19n → xxx.19n (zip 化しない）

２. (オプション）任意GNSS測量機器のPCV補正ファイルのアップロード、および設定

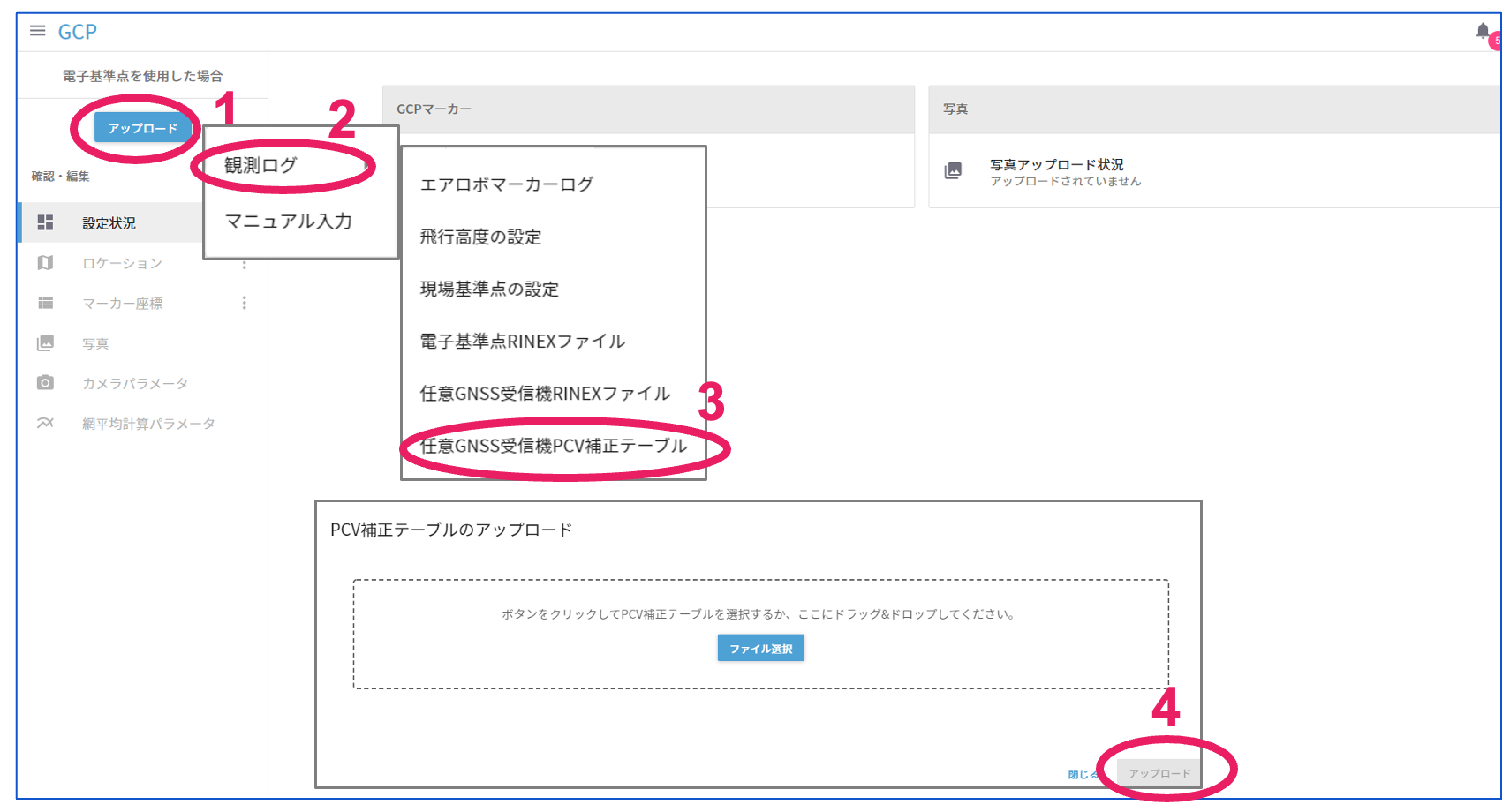

GCP > アップロード > 観測ログ > 任意GNSS受信機PCV補正テーブル

(✴︎) PCV補正は、自動で処理するので、必須ではありません。
PCV補正を手動で行いたい場合、設定してください。

任意GNSS受信機PCV補正テーブル」とは、使用する任意GNSS受信機のPCV補正情報がかかれたファイルを意味します。

１機種ごとに、１補正テーブルで用意し、フォーマットは、

日本測量機器工業会のアンテナ位相特性データ提供サービス（✳︎）にて提供されるファイル形式に準拠するものとします。

（pcv補正テーブルの例）

-----------------------------------------------------------------

AS-GM01 AER AEROBO marker AER ( 1) 19/10/15

-4.6 -2.6 8.5

-2.7 -2.4 -1.8 -1.6 -1.2 -0.5 0.3 1.0 1.8 2.4

2.2 1.5 1.2 1.0 -0.6 -3.4 -5.4 0.0 0.0

0.0 0.0 0.0

0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0

0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0

-----------------------------------------------------------------

（✳︎）日本測量機器工業会（JSIMA)の「アンテナ位相特性データ提供サービス」よりダウンロードし、参照してください。

GCP > アップロード > GPSデータ座標 > 任意GNSS受信機RINEXファイルタブ

(✴︎) PCV補正は、自動で処理するので、必須ではありません。
PCV補正を手動で行いたい場合、設定してください。

前段でアップロードした任意GNSS受信機RINEXファイルと、PCV補正テーブルとを関連づけます。

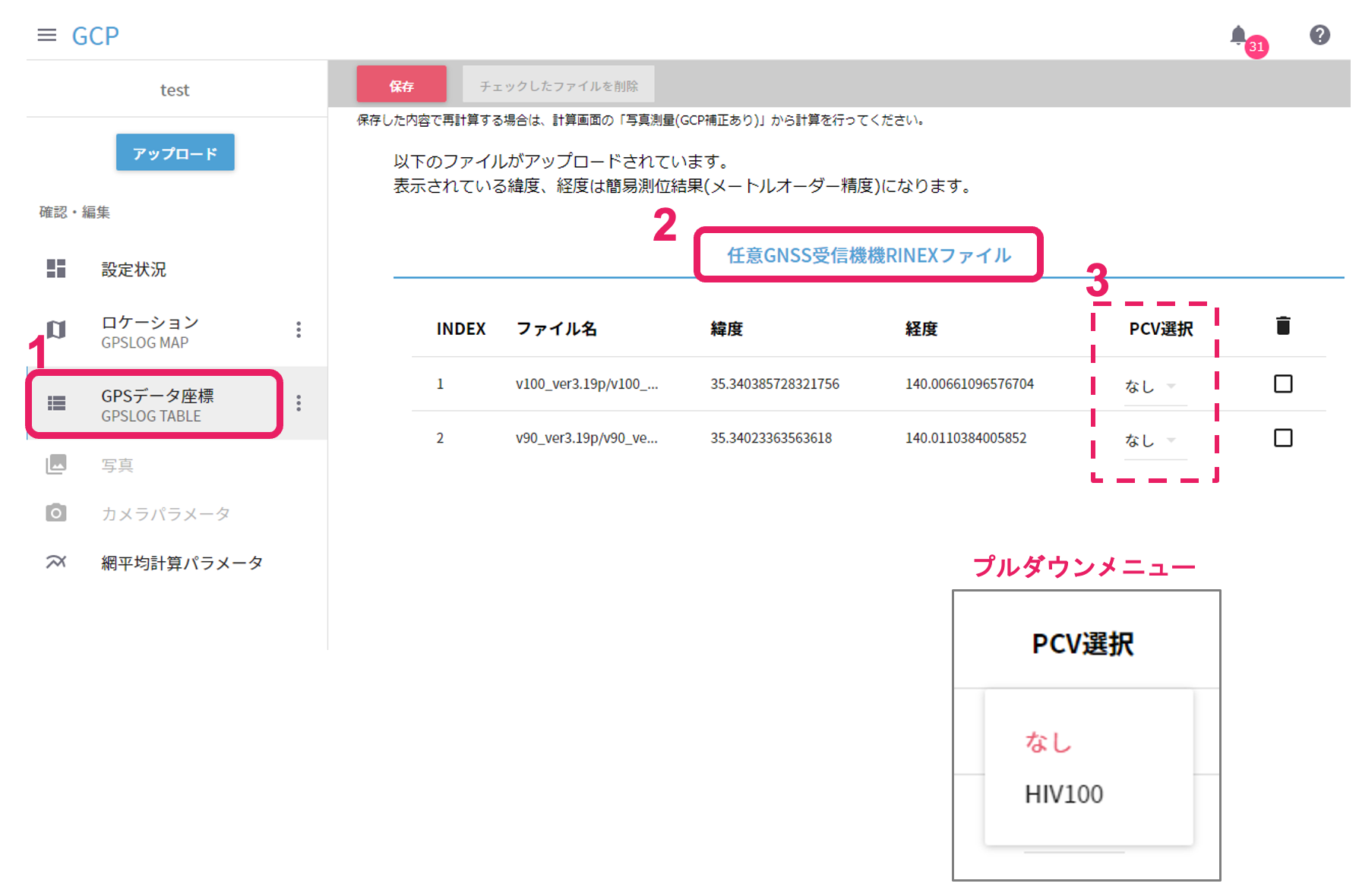

1. GCP > GPSデータ座標を選択します。

2. 任意GNSS受信機RINEXファイルタブを選択します。

3. PCV選択のプルダウンメニュをクリックし、該当PCV補正テーブルを選択します。(デフォルトは、「なし」)
