対空標識によるドローン写真測量計算（自動割り当てを行う. GNSS測位に電子基準点を使う）の操作方法

以下、写真測量用サンプルデータ（(リンク) 写真測量用サンプルデータ）を使って、説明します。

0. フライト作成

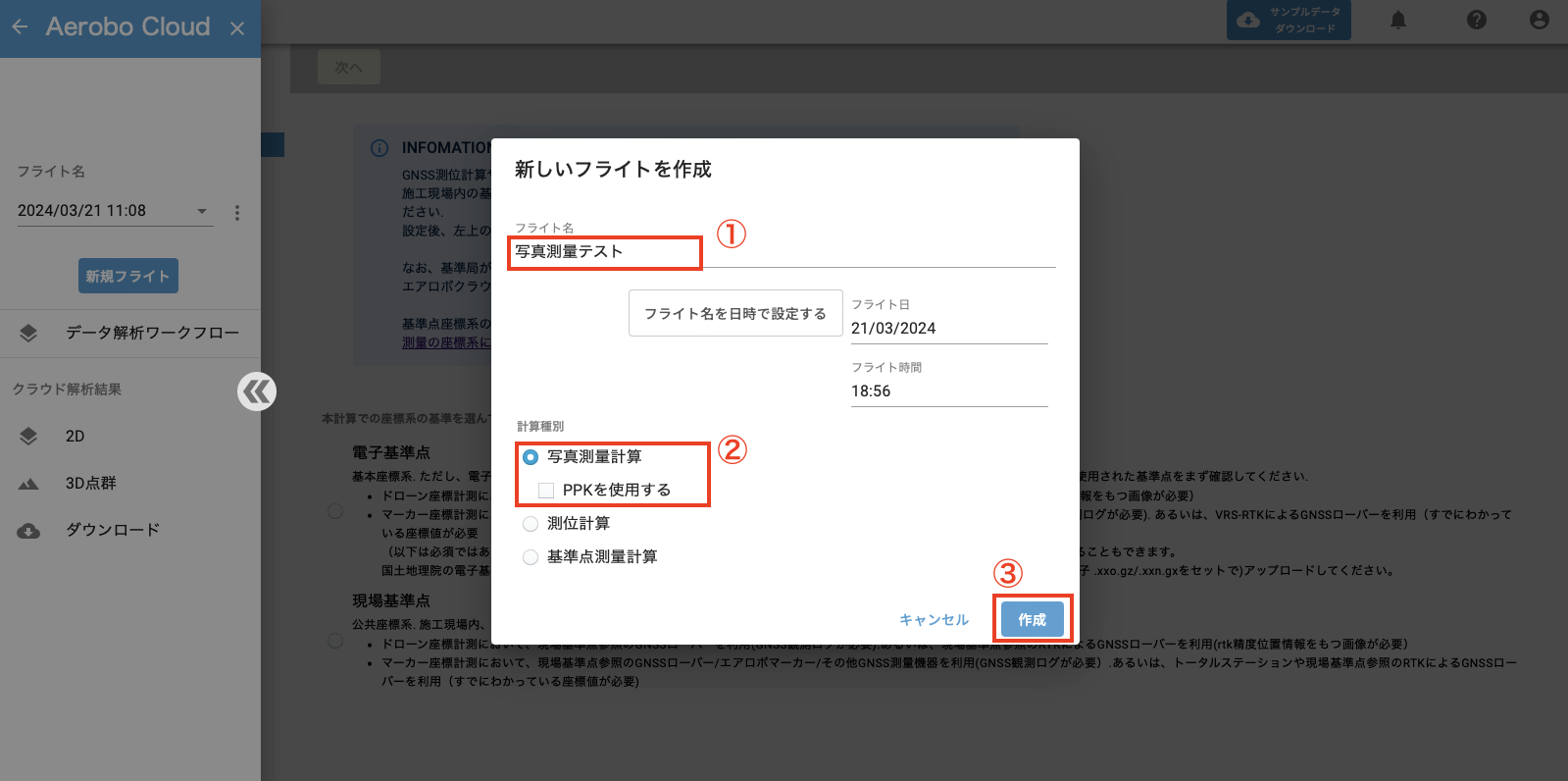

「新規フライト」をクリックし、フライト作成ダイアログをオープンします.

①「フライト名」に任意のフライト名称を入力します。「フライト名を日時でアップデート」をクリックすると、[現在時刻]がフライト名として設定されます.

② 計算種別から「写真測量計算」をチェックします.

③「作成」をクリックします.

左メニューから「データ解析ワークフロー」を選択.  または、ドローワー開閉ボタン（図中赤丸）、または、画面上の暗い領域の任意の場所をクリックし、「作業」メニューを開きます.

1. 基準点設定

基準点を入力します.

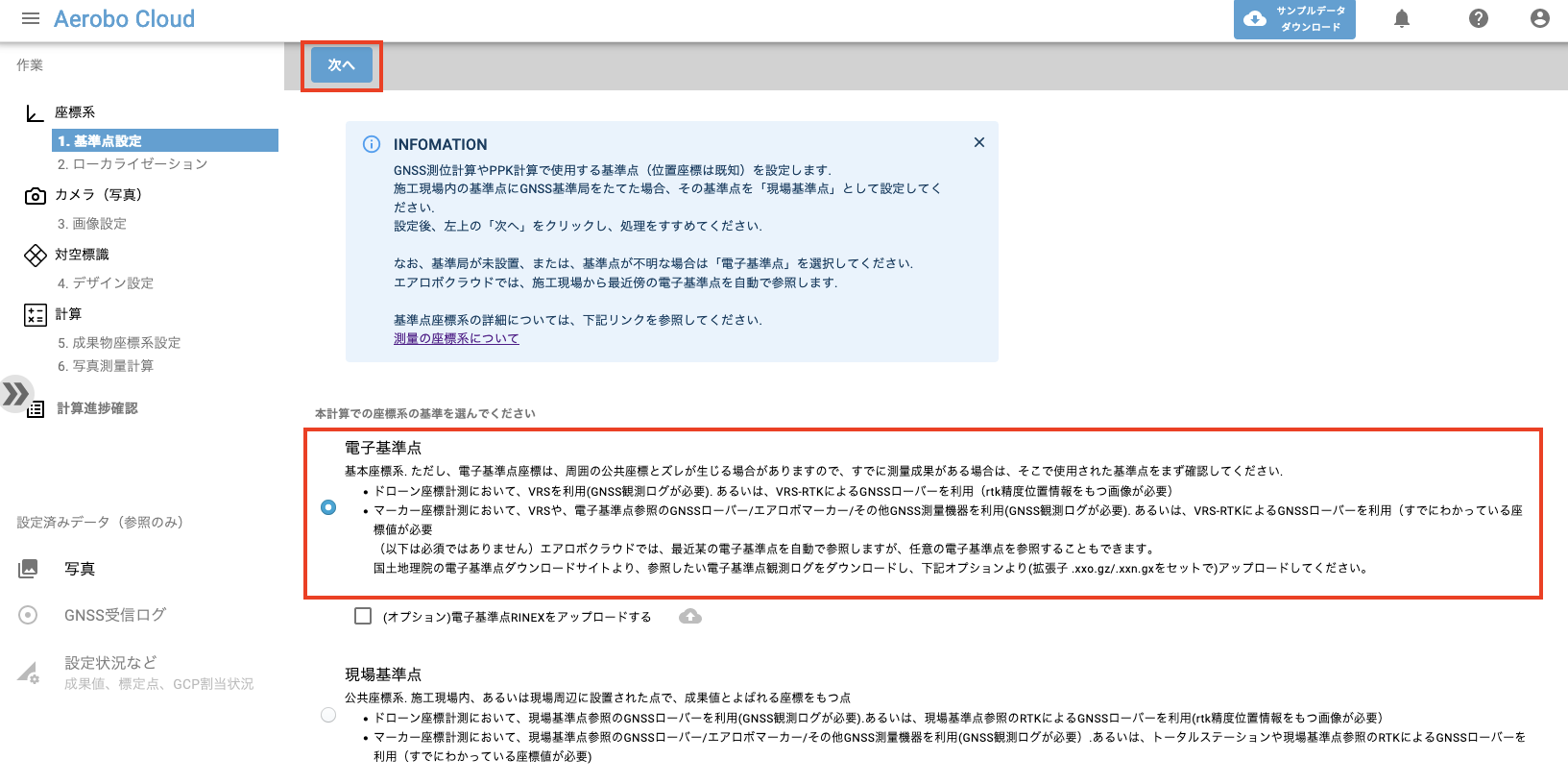

「基準点設定」 にて、「電子基準点」をチェックします.

上部バーの「次へ」をクリックします

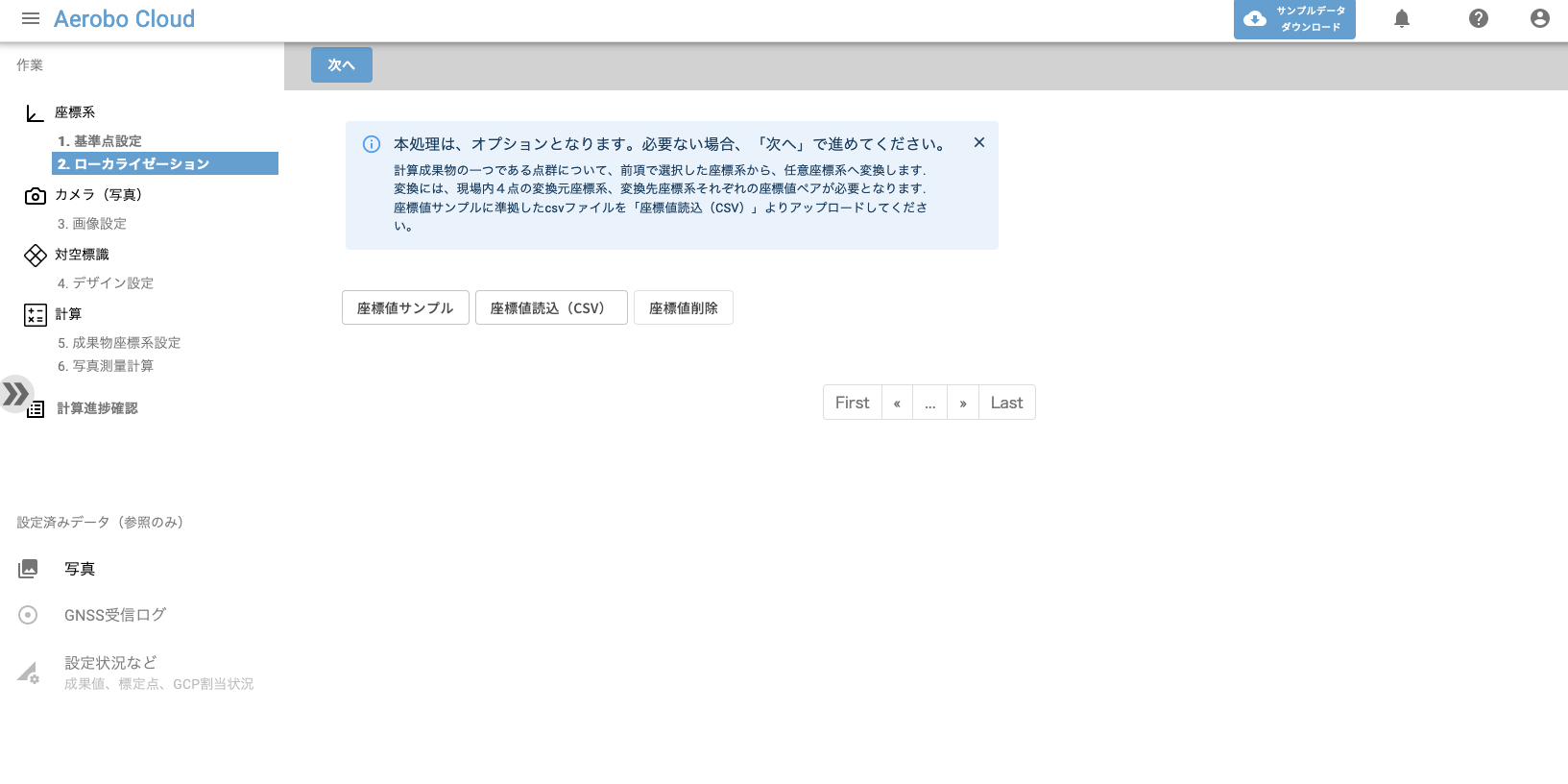

2. ローカライゼーション

特にローカライゼーションの必要がなければ、「次へ」をクリックします

3. 画像設定

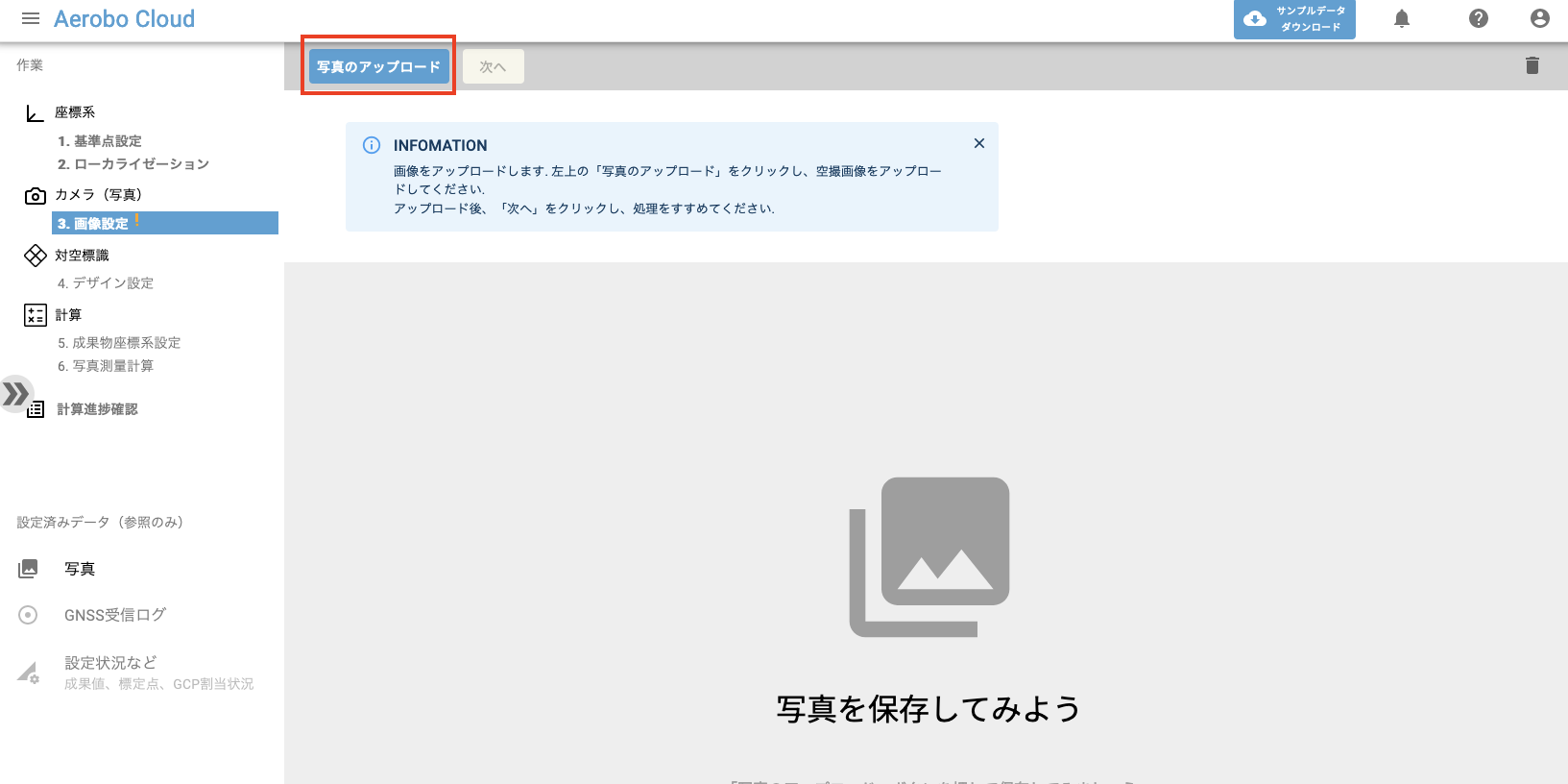

「写真のアップロード」をクリックします.

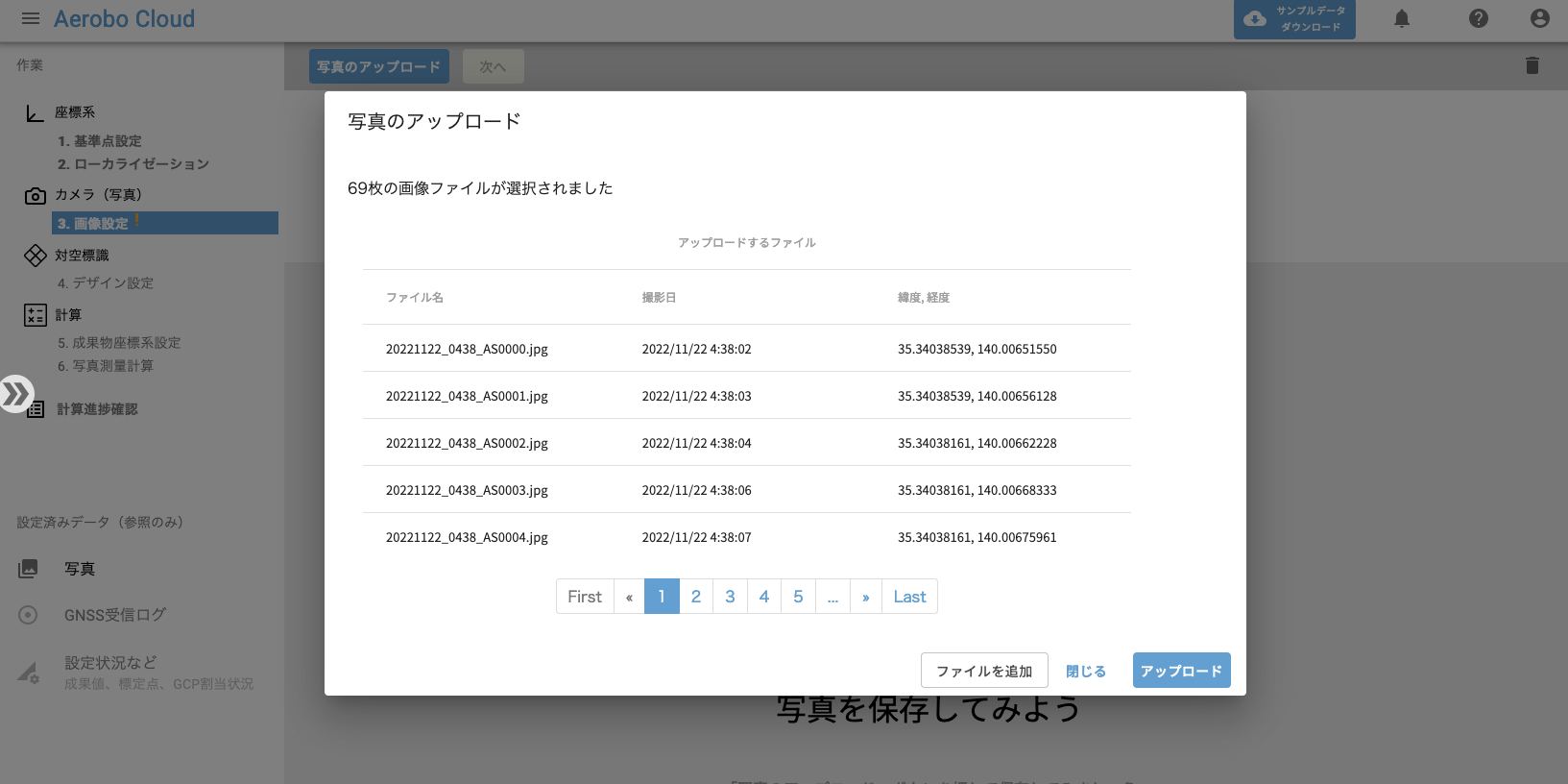

①【写真のアップロード】にて、写真を選択します

② 写真選択後、「アップロード」をクリックします.

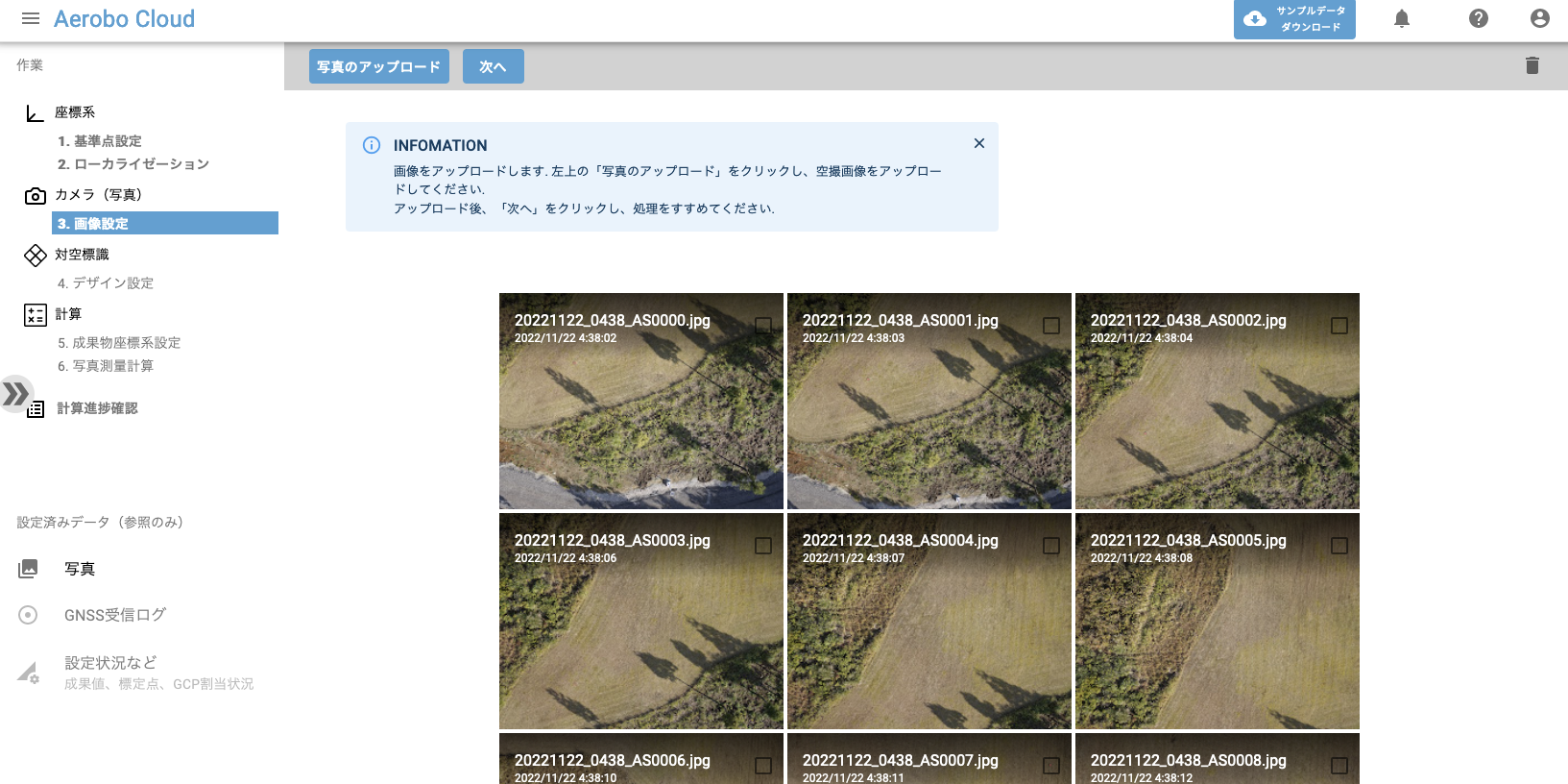

アップロード完了後、画像のサムネイルが表示されます.
「次へ」をクリックします.

４. デザイン設定

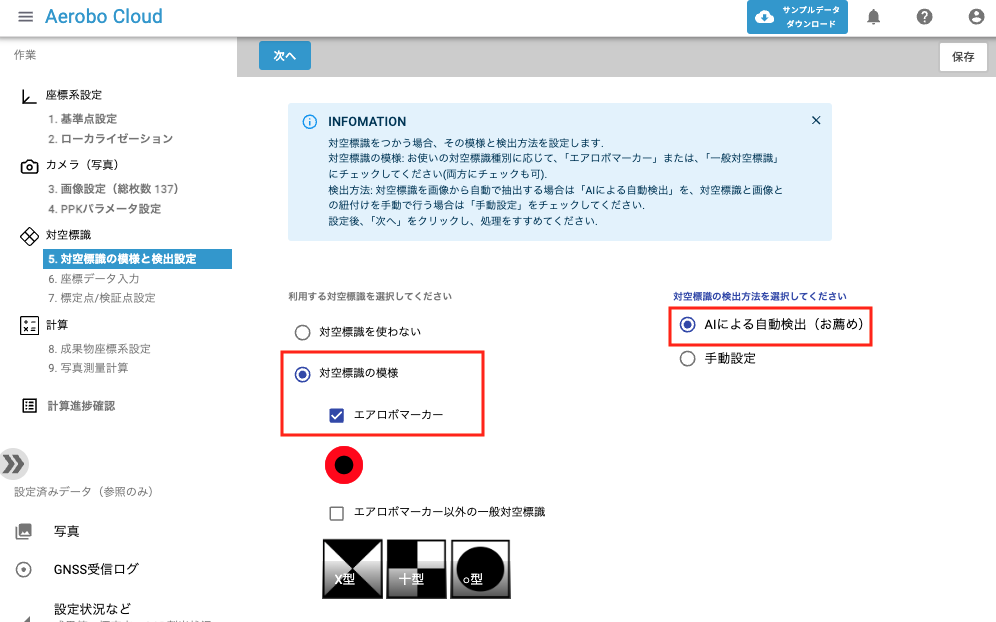

① 「対空標識のデザイン」 > 「エアロボマーカー」をチェックします.

② 対空標識の検出方法として、「AIによる自動検出」をチェックします.

「次へ」をクリックします.

５. 座標データ入力

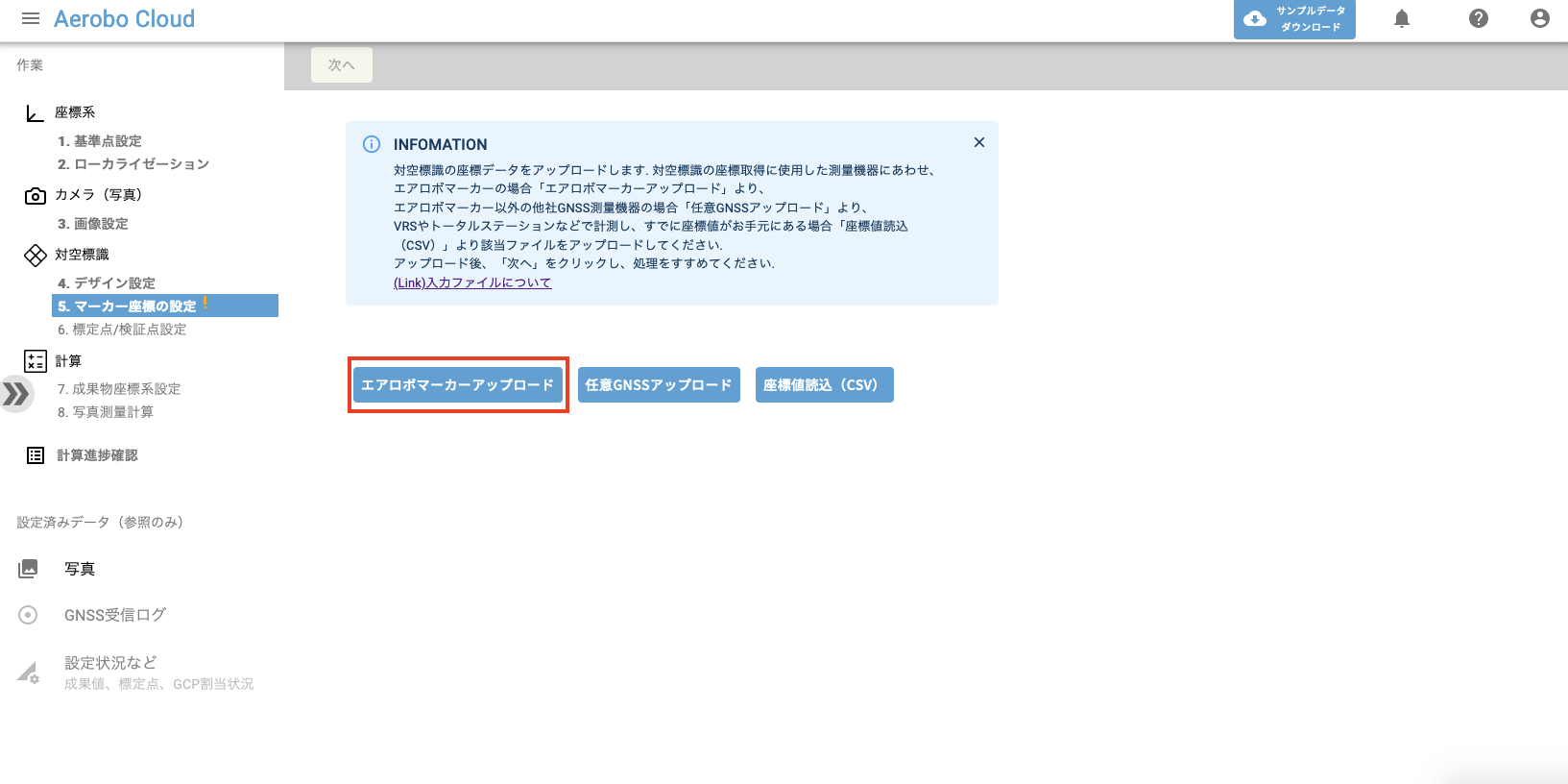

「エアロボマーカーアップロード」をクリックします.

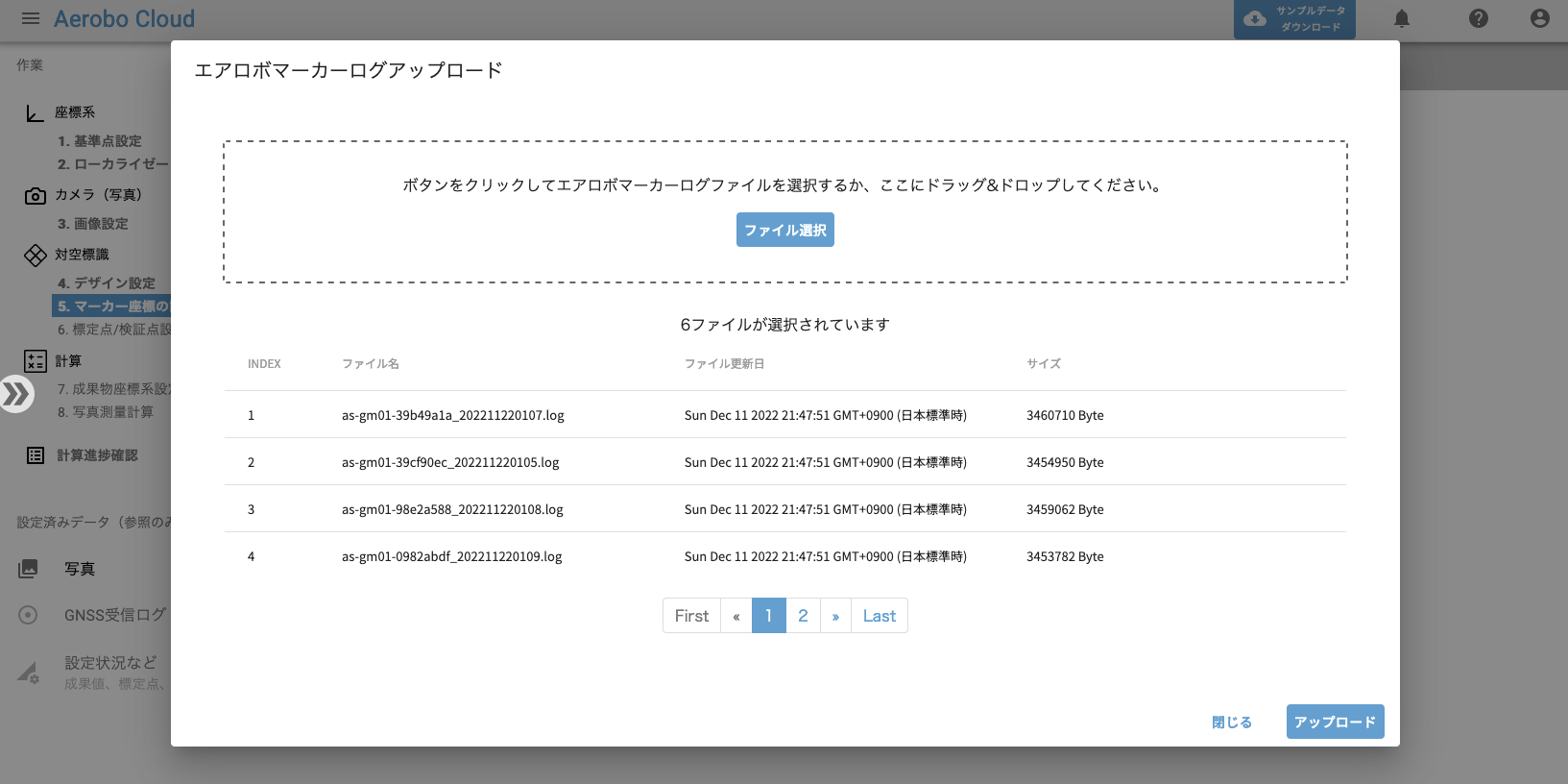

【エアロボマーカーログアップロード】にて、エアロボマーカーログを選択し、「アップロード」をクリックします.

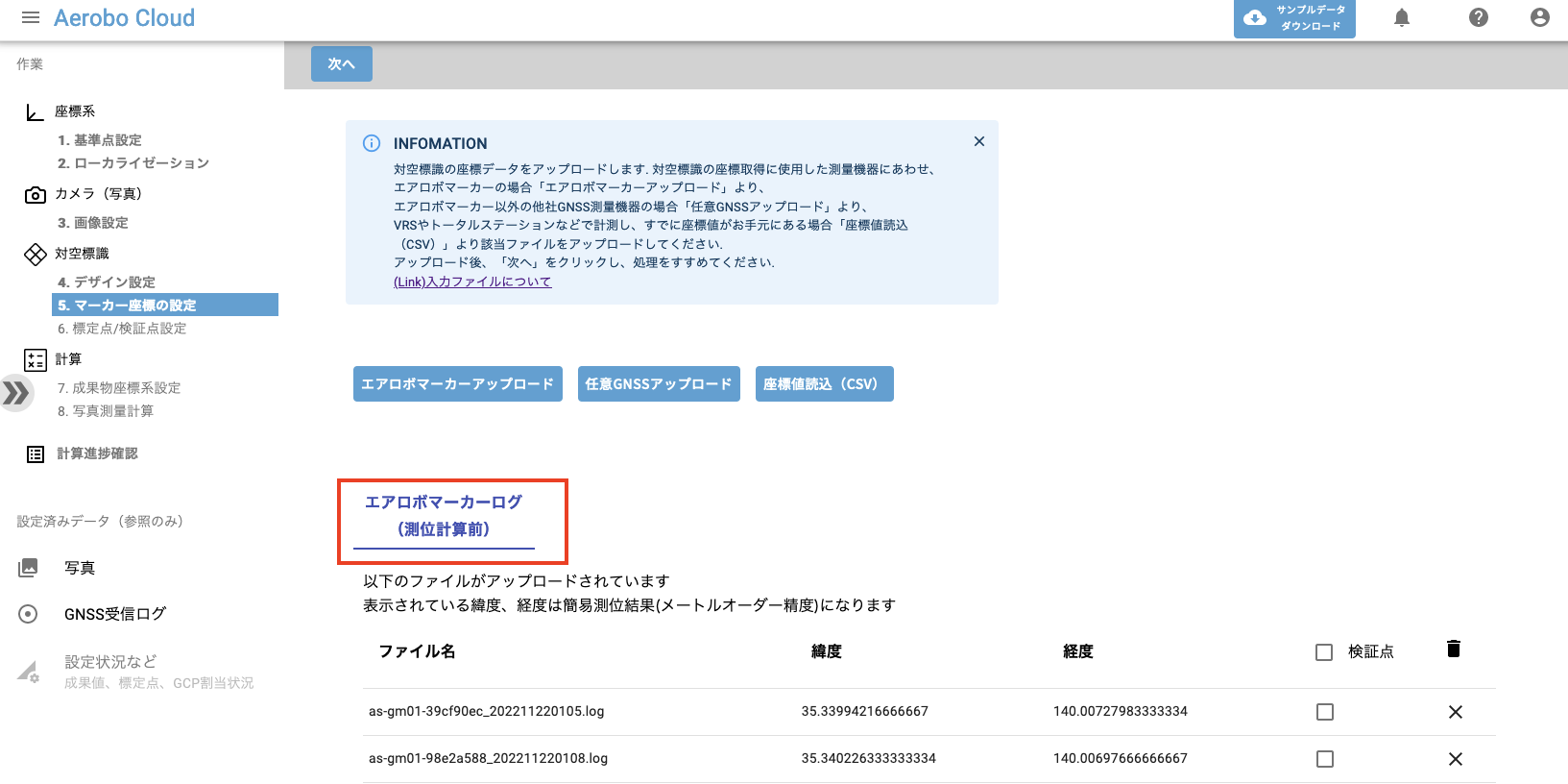

アップロードが完了すると、「エアロボマーカーログ（測位計算前）」タブに、アップロードしたファイルのファイル名、緯度、経度（単独測位精度）が表形式で表示されます.
「次へ」をクリックします.

６. 標定点/検証点設定

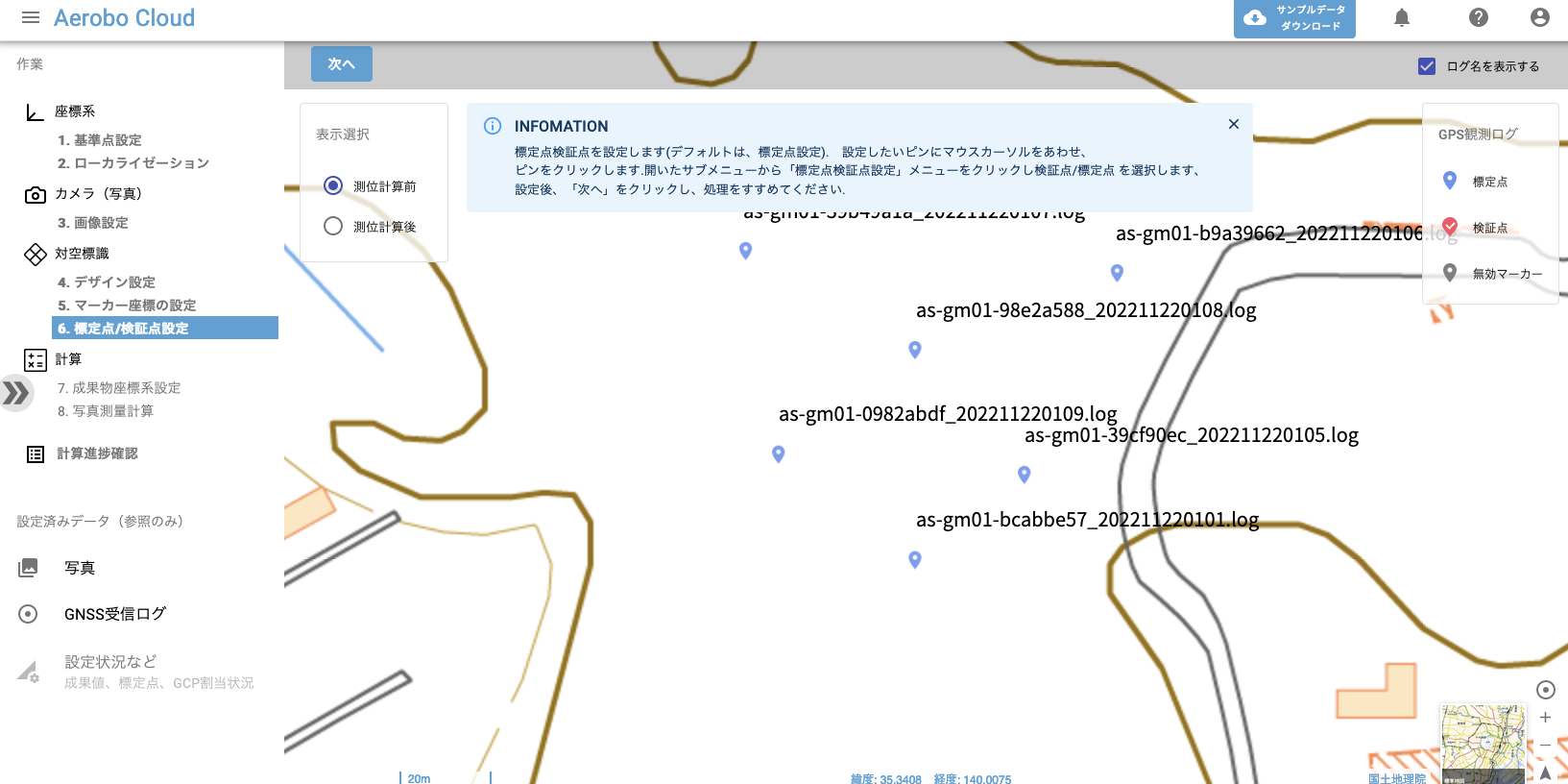

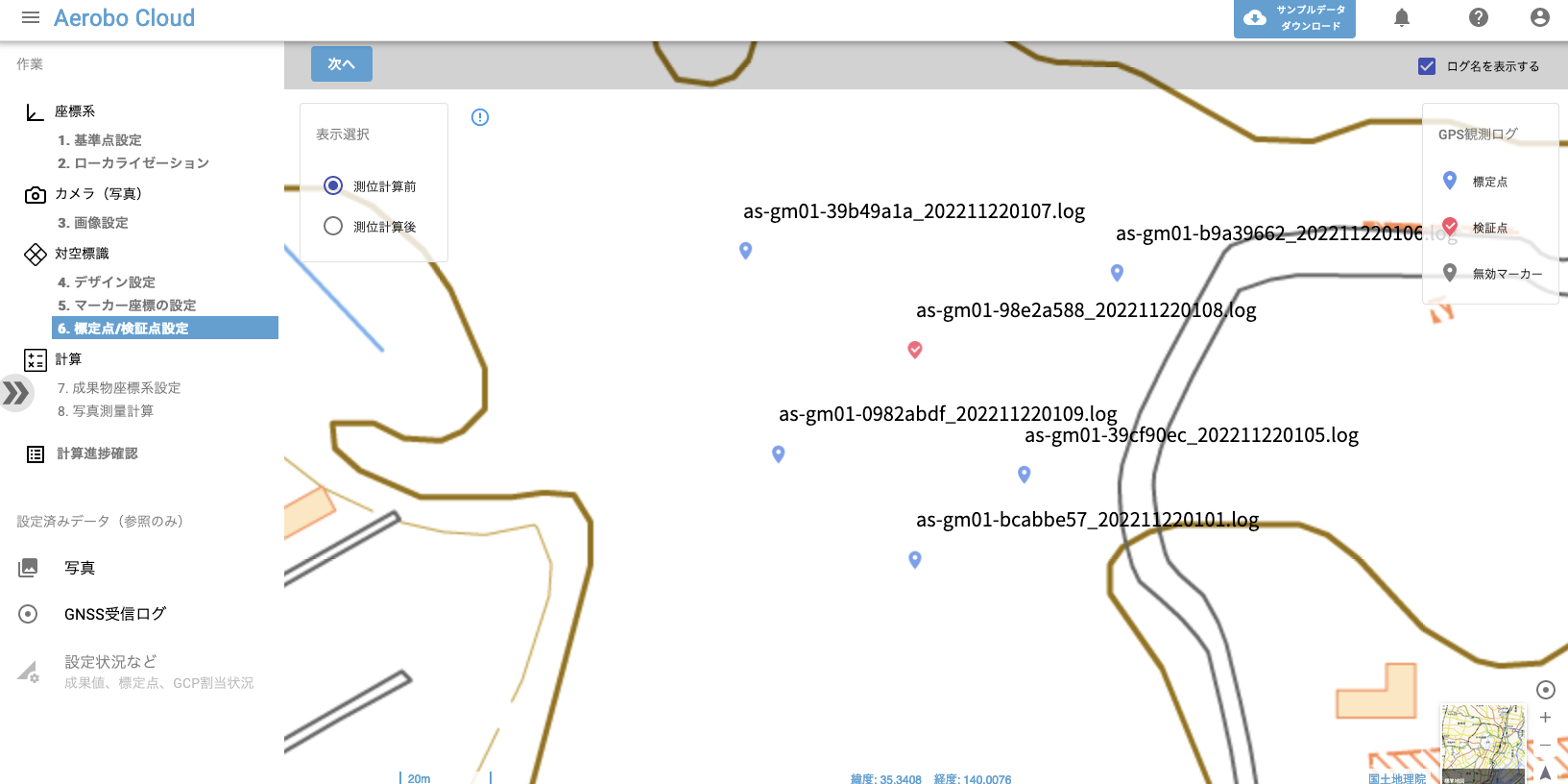

エアロボマーカーが地図上に表示されています。エアロボマーカーログアップロード直後は、すべてのマーカーが[標定点]として設定されています（青色のアイコン）.

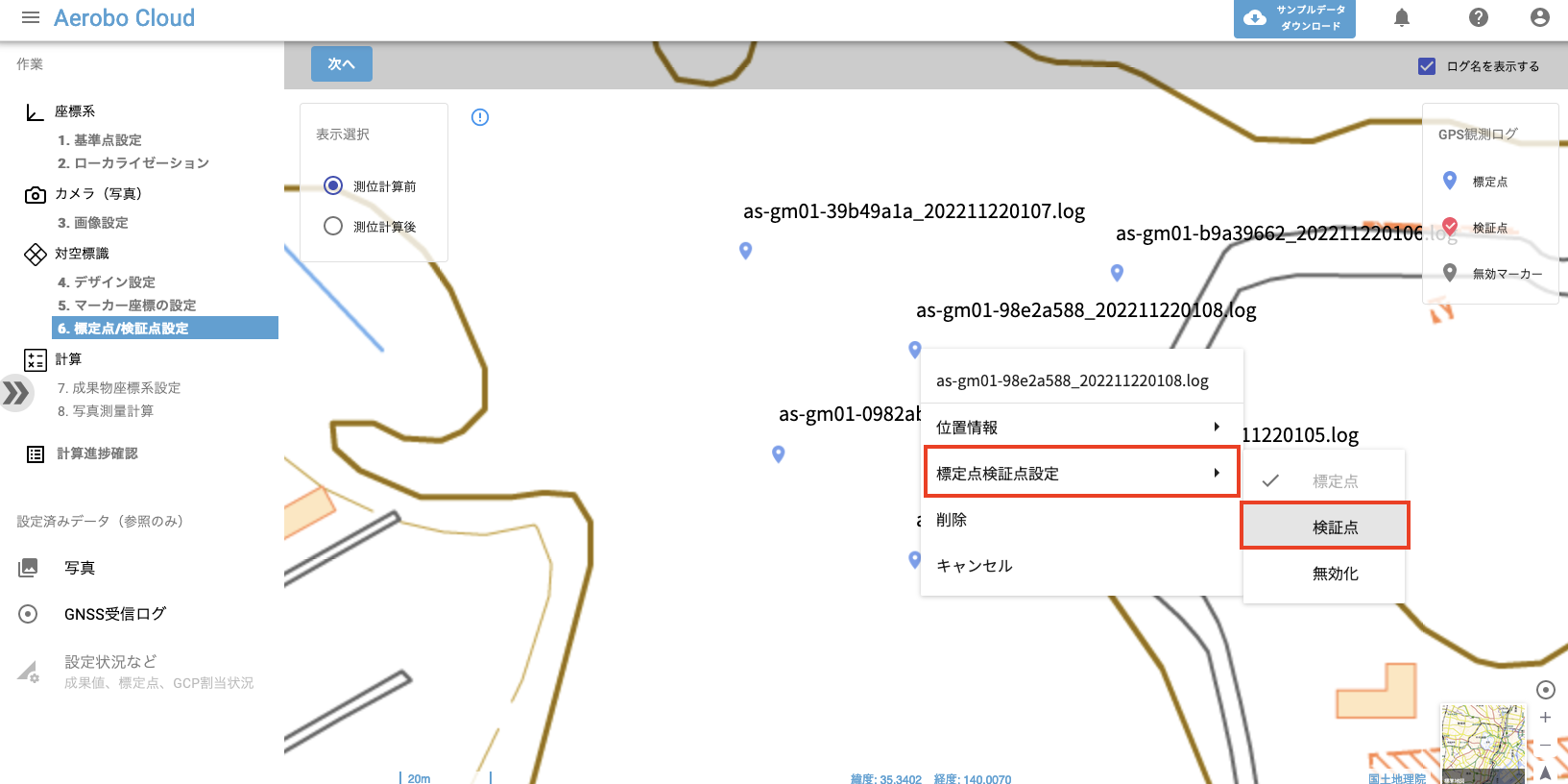

検証点にしたいマーカーのアイコンをクリックし、サブメニューの「標定点検証点設定」> 「検証点」を選択し、検証点設定にします.

設定後、地図上では、検証点マーカーが、赤色アイコンにかわります.
「次へ」をクリックします.

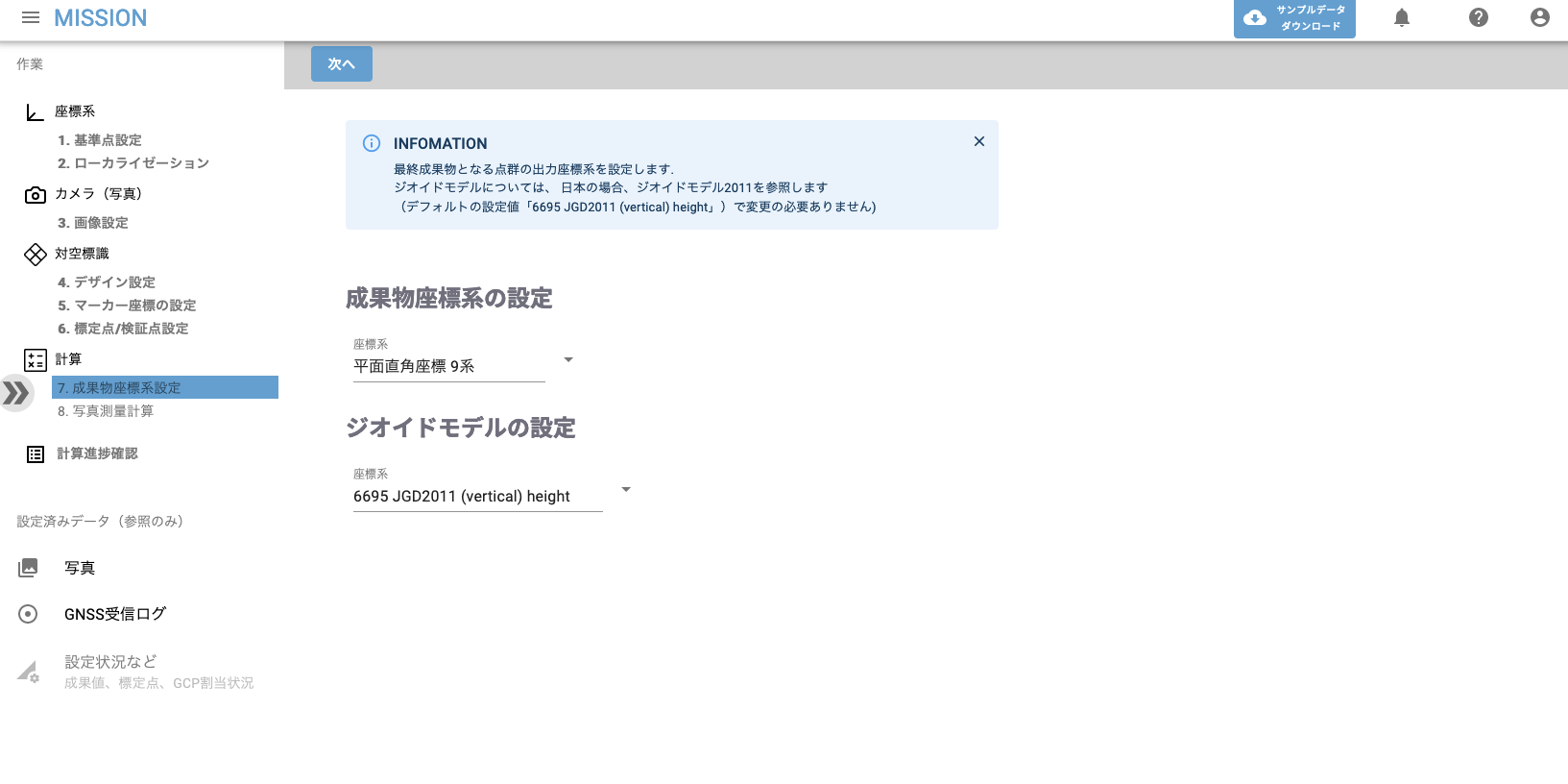

７. 成果物座標系設定

写真測量計算の成果物（点群やオルソ画像）の座標系を設定します.
デフォルトでは、平面直角座標系、日本ジオイドモデル2011が設定されます. (通常は、この設定で問題ありません）

「次へ」をクリックします.

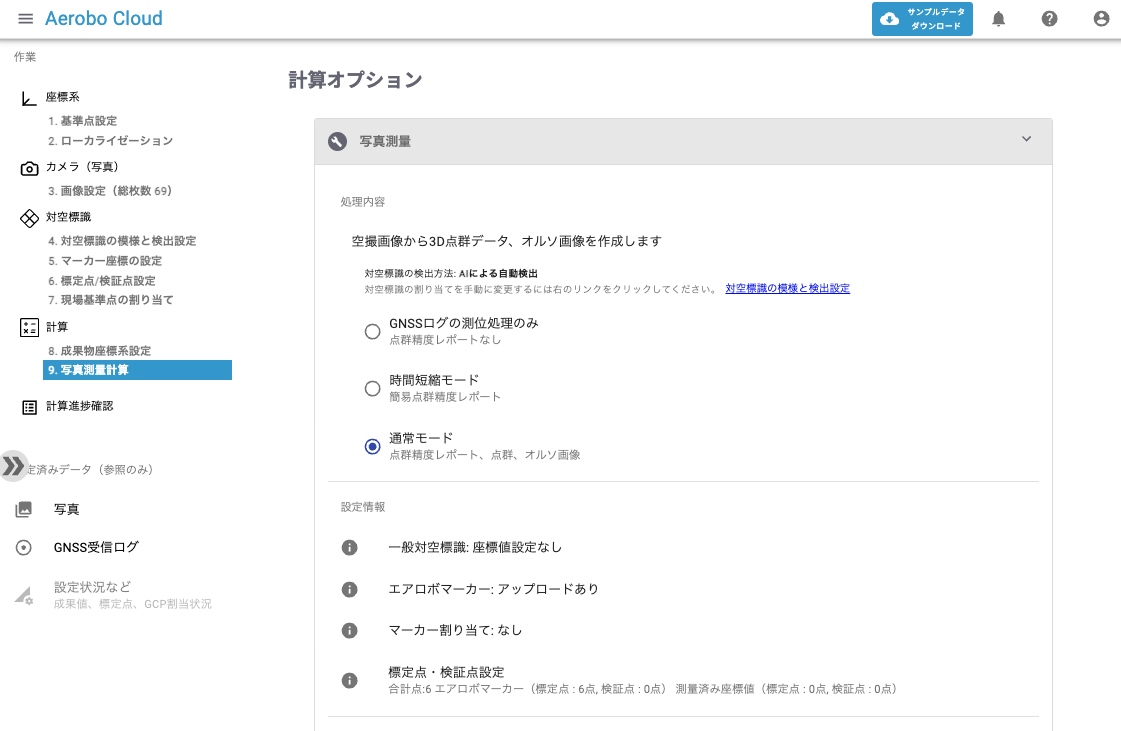

８. 写真測量計算

計算内容が[処理内容]蘭に表示されます. 　[チェックステータス]では、設定内容がOKの場合、緑色文字列、NGの場合、赤色文字列として表示されます. １つでもNG項目があると、計算開始できませんので、関係するメニューにもどって、再度設定内容を確認、修正してください.

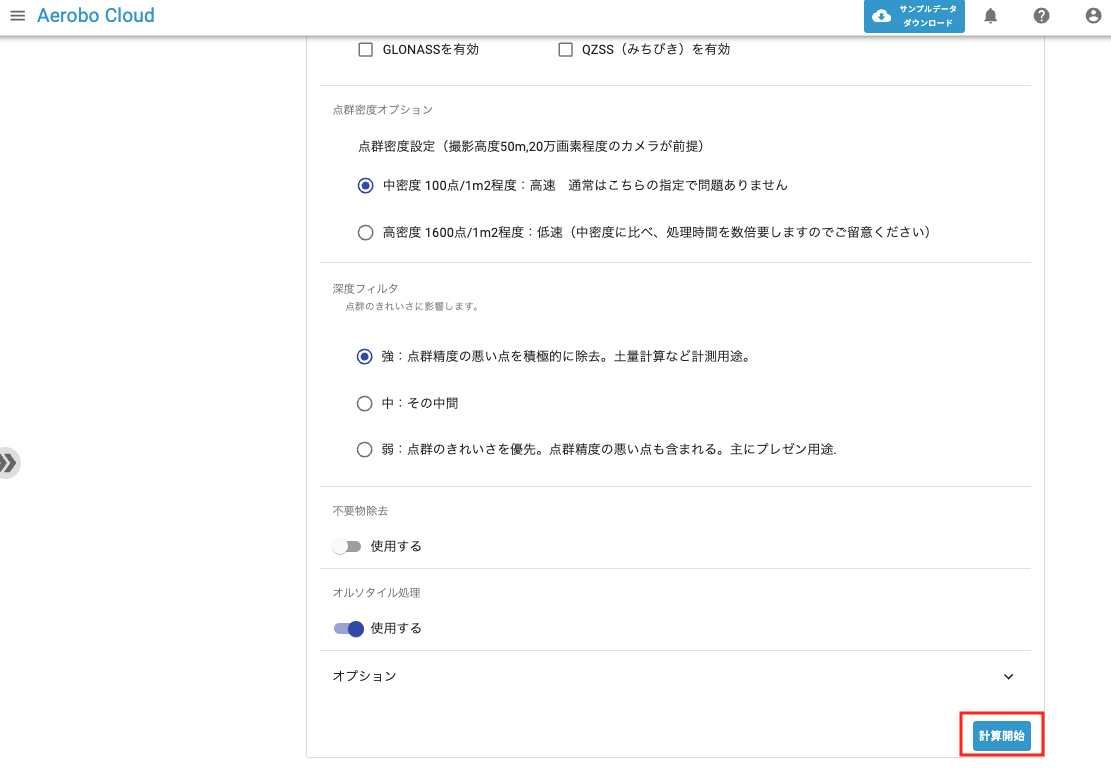

必要に応じて、[マルチGNSS]、[点群密度オプション]などの計算オプションを設定してください.
計算オプションの詳細については、下記リンクを参照ください.

(Link) 写真測量計算オプションについて

「計算開始」をクリックします.

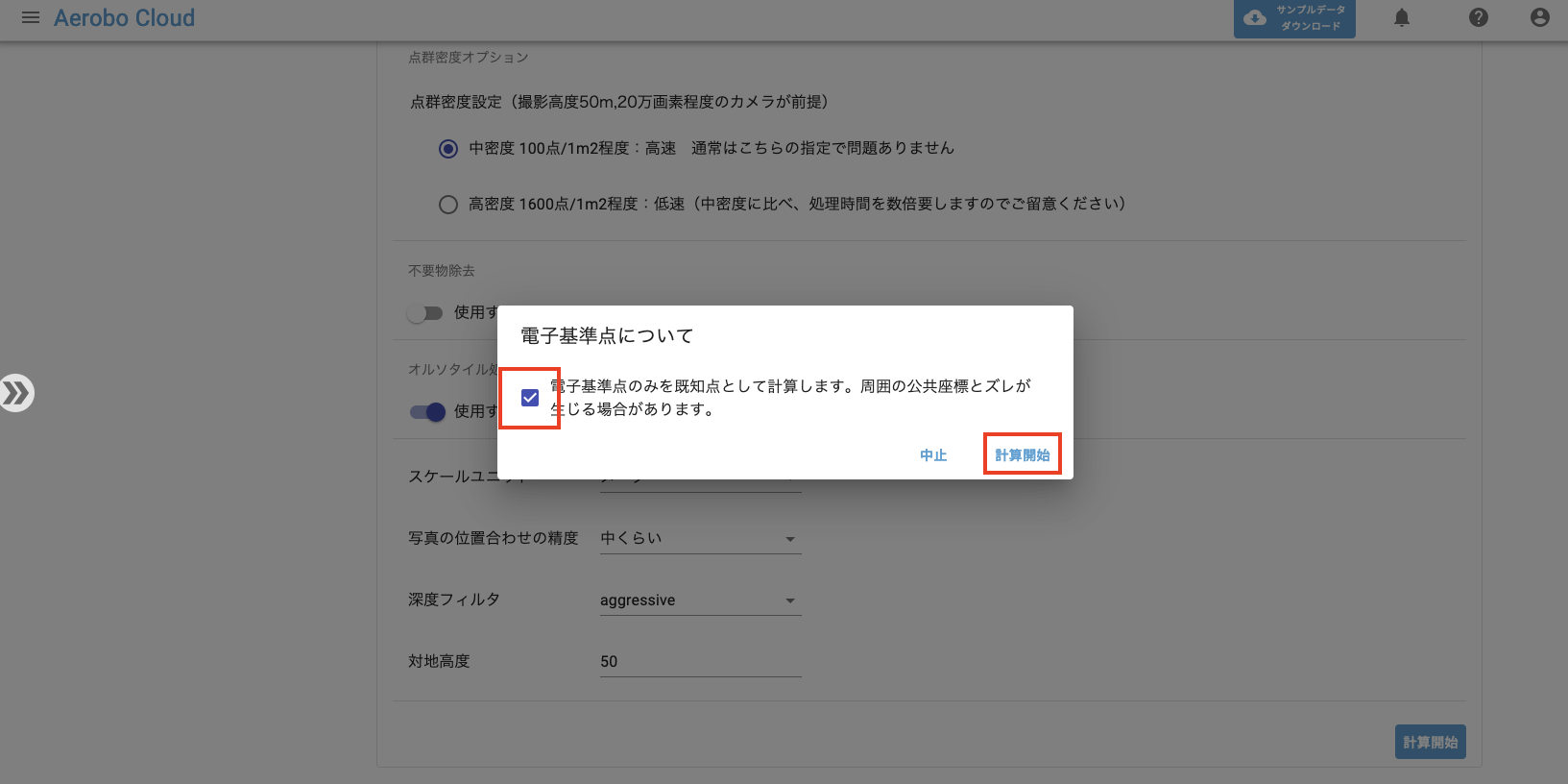

電子基準点使用時のワーニングがでます.  成果物座標系について、問題なければ、チェックを入れ、「計算開始」をクリックします.

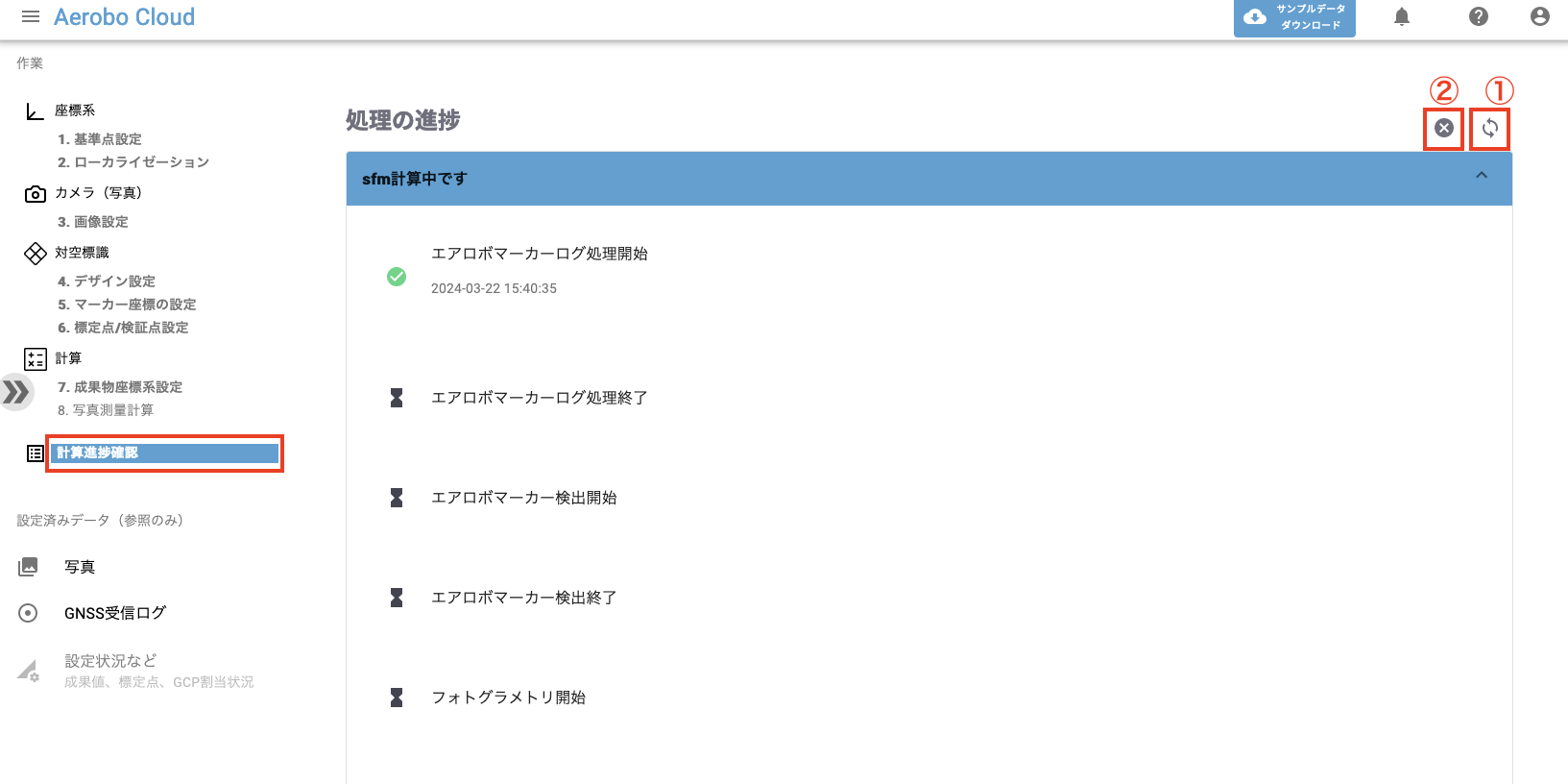

計算中のステータスは、「計算進捗確認」メニューより確認できます.

① 更新ボタンのクリックより、最新の計算状態に画面を更新します.

② キャンセルボタンのクリックより、計算をキャンセルできます.

以上.
