PPK写真測量（画像のみ）

利用できるドローン

• DJI
  • Phantom 4 RTK
  • Mavic 3 Enterprise
  • Matrice 300 / 350 RTK
• エアロセンス
  • AS-MC03-PPK, AS-MC03-PPKHL

以下、PPK写真測量用サンプルデータ（リンク PPK写真測量用サンプルデータ）を使って、説明します。

0. フライト作成

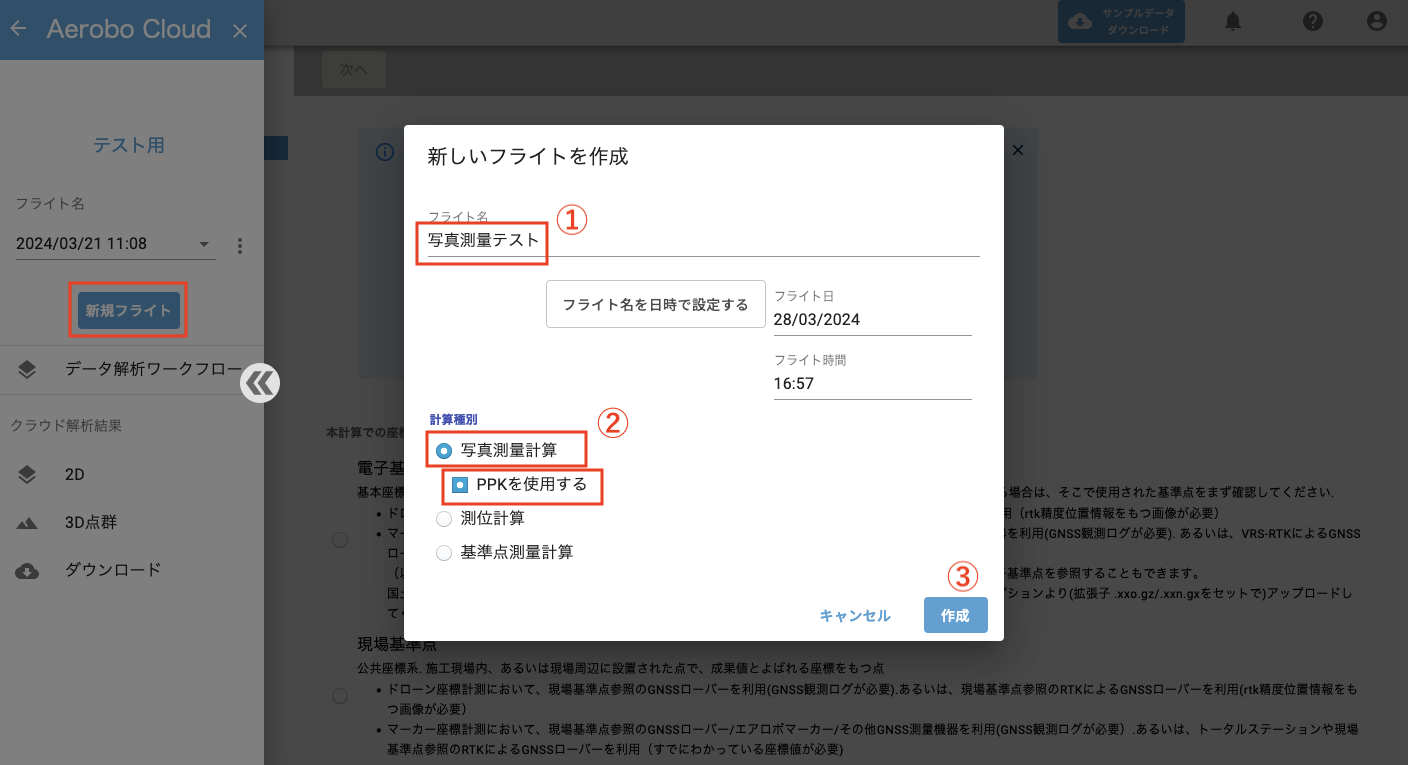

「新規フライト」をクリックし、フライト作成ダイアログをオープンします.

①「フライト名」に任意のフライト名称を入力します。「フライト名を日時でアップデート」をクリックすると、[現在時刻]がフライト名として設定されます.

② 計算種別から「写真測量計算」をチェックします. さらに、「PPKを使用する」をチェックします.

③「作成」をクリックします.

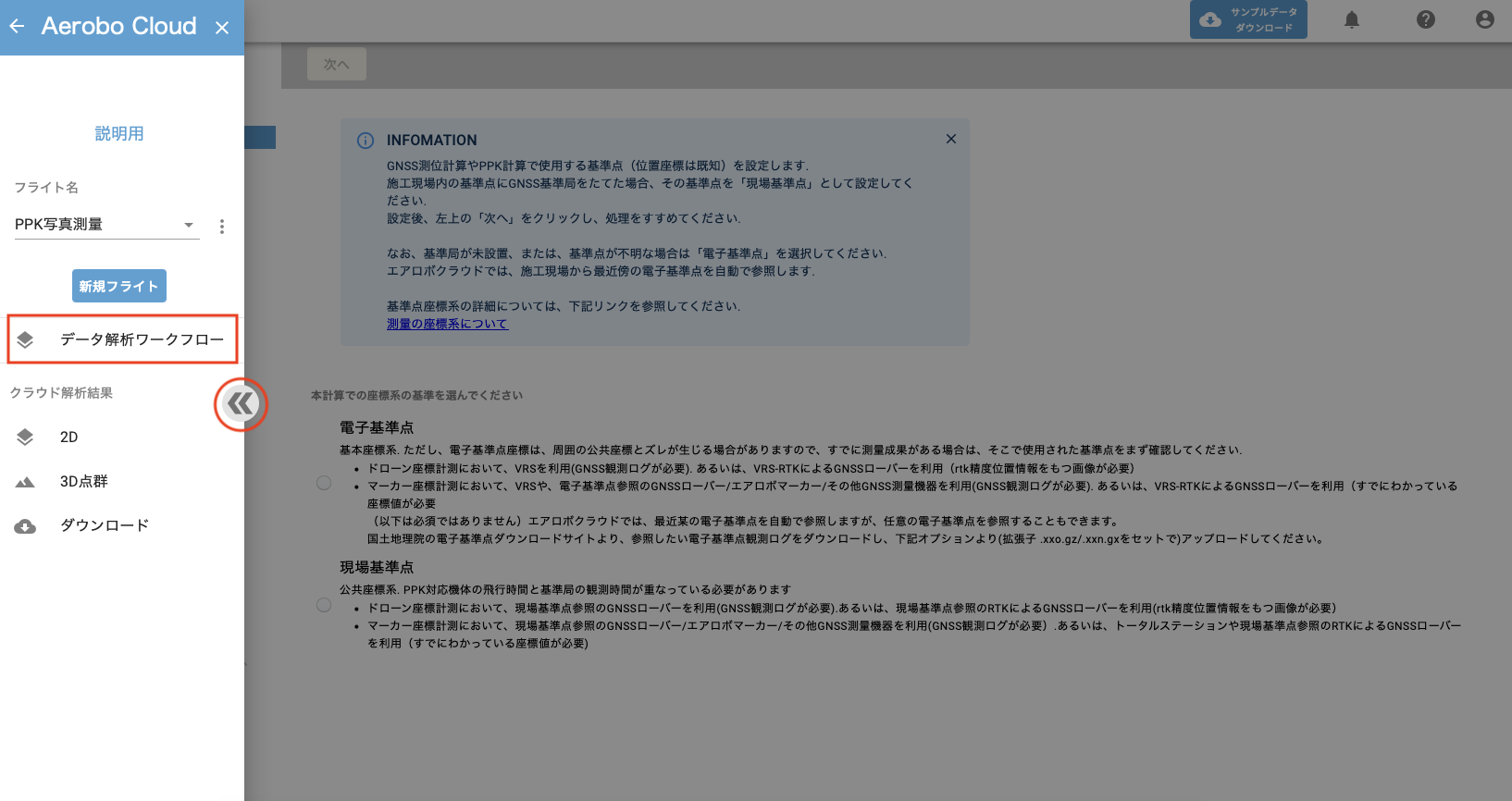

左メニューから「データ解析ワークフロー」を選択.  または、ドローワー開閉ボタン（図中赤丸）、または、画面上の暗い領域のどこかをクリックし、「作業」メニューを開きます.

1. 基準点設定

基準点を入力します.

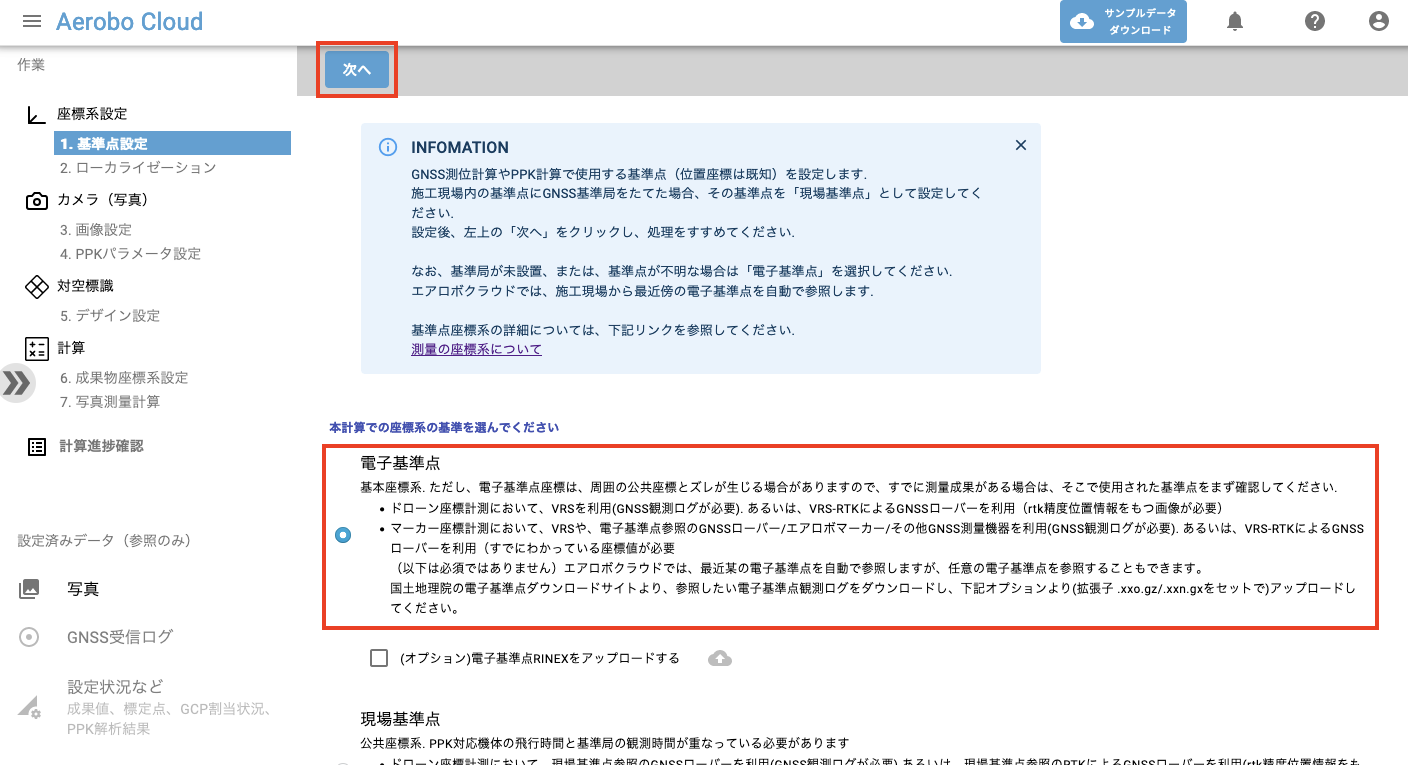

「基準点設定」 にて、「電子基準点」をチェックします.

上部バーの「次へ」をクリックします.

2. ローカライゼーション

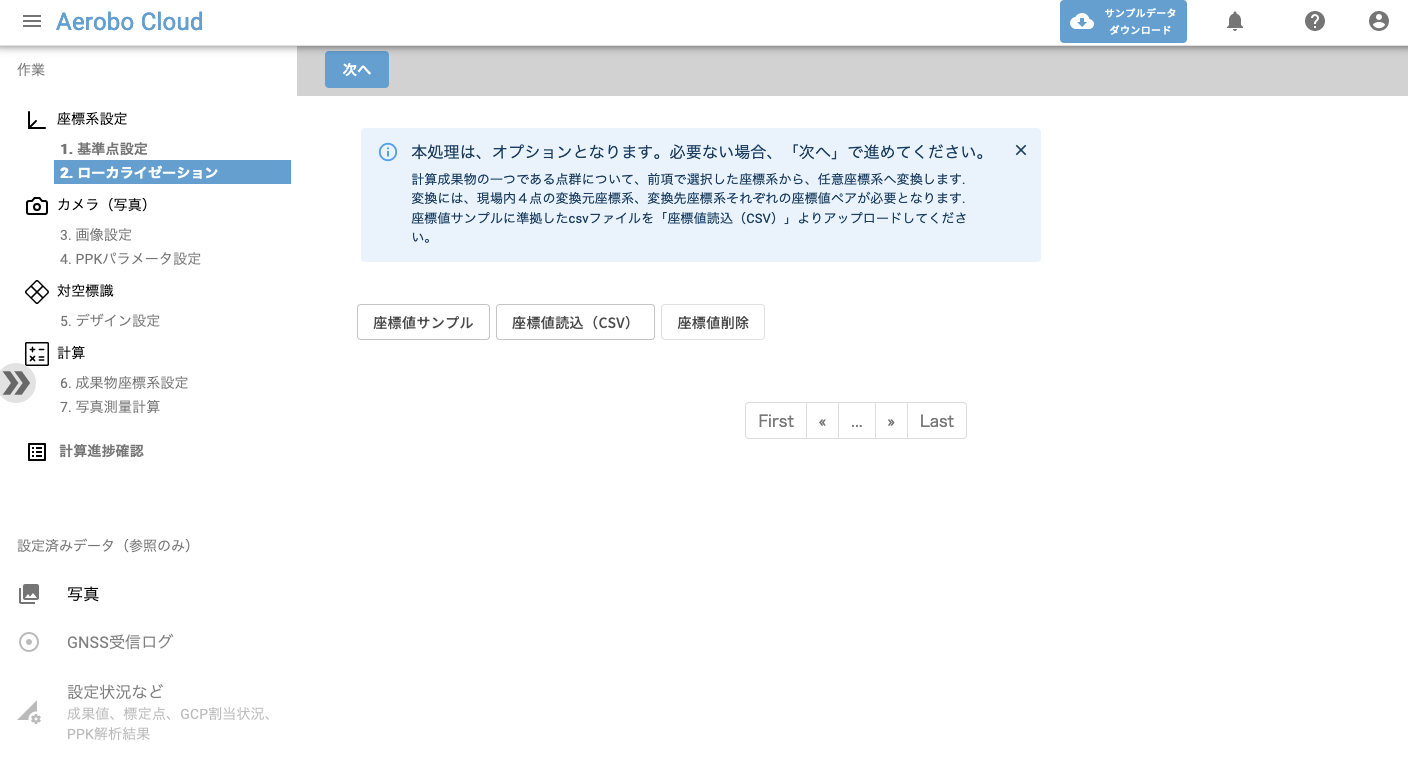

特にローカライゼーションの必要がなければ、「次へ」をクリックします.

3. 画像設定

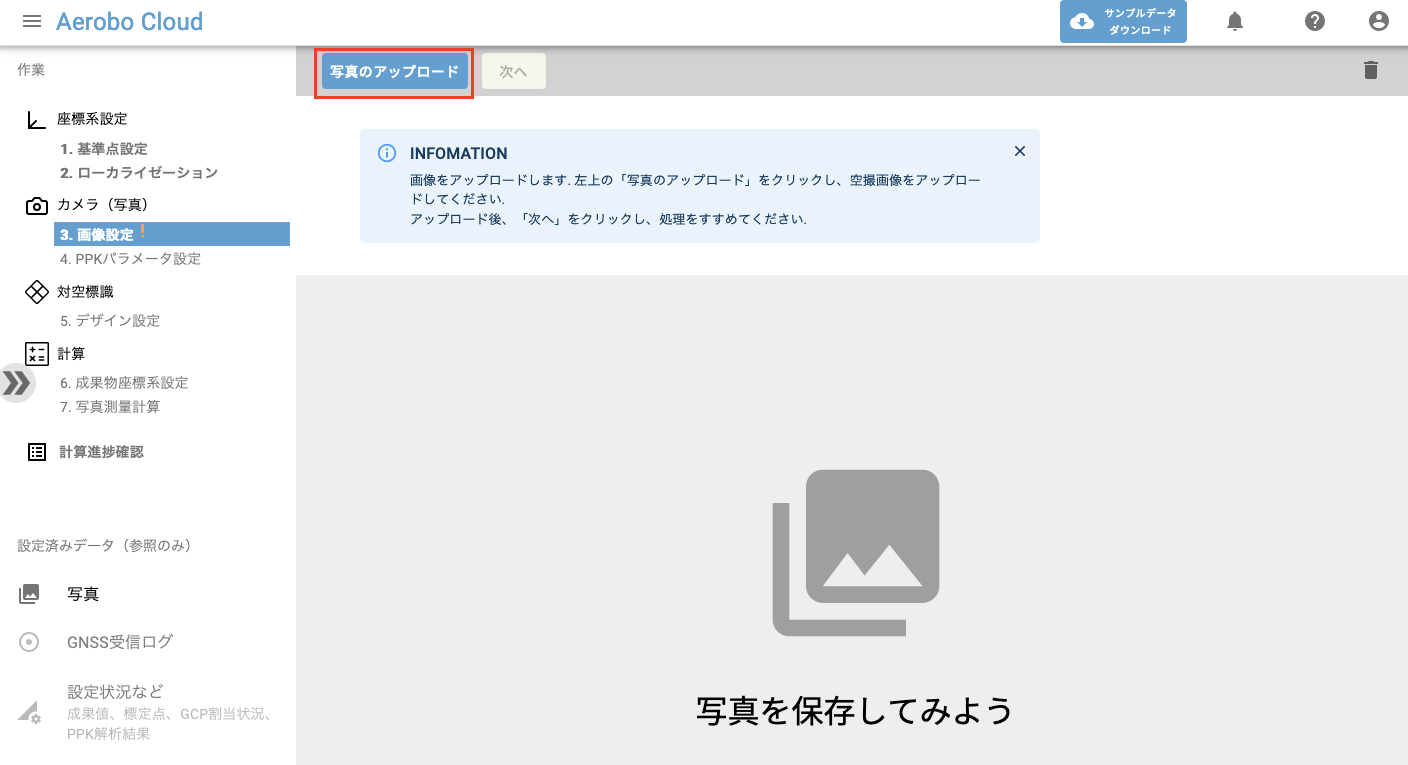

「写真のアップロード」をクリックします.

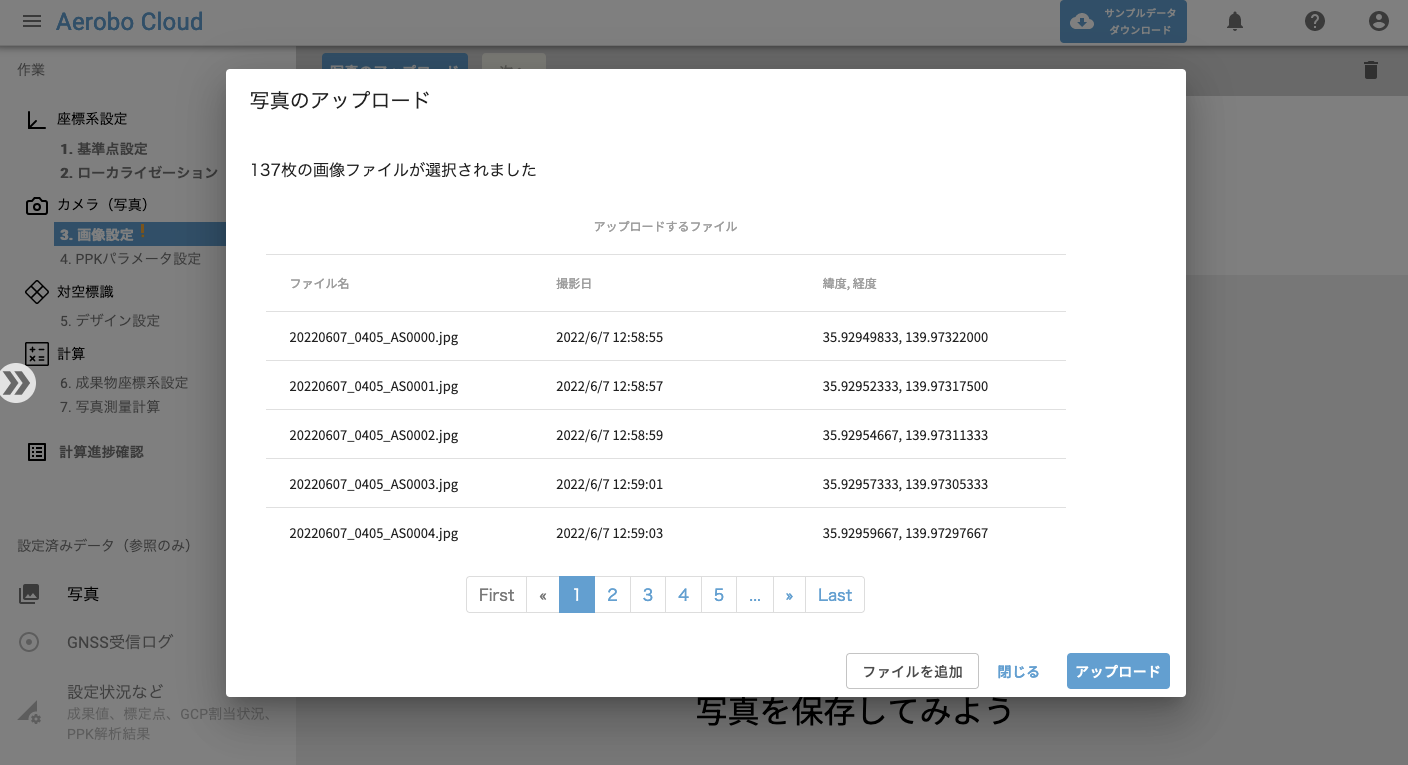

①【写真のアップロード】にて、写真を選択します

② 写真選択後、「アップロード」をクリックします.

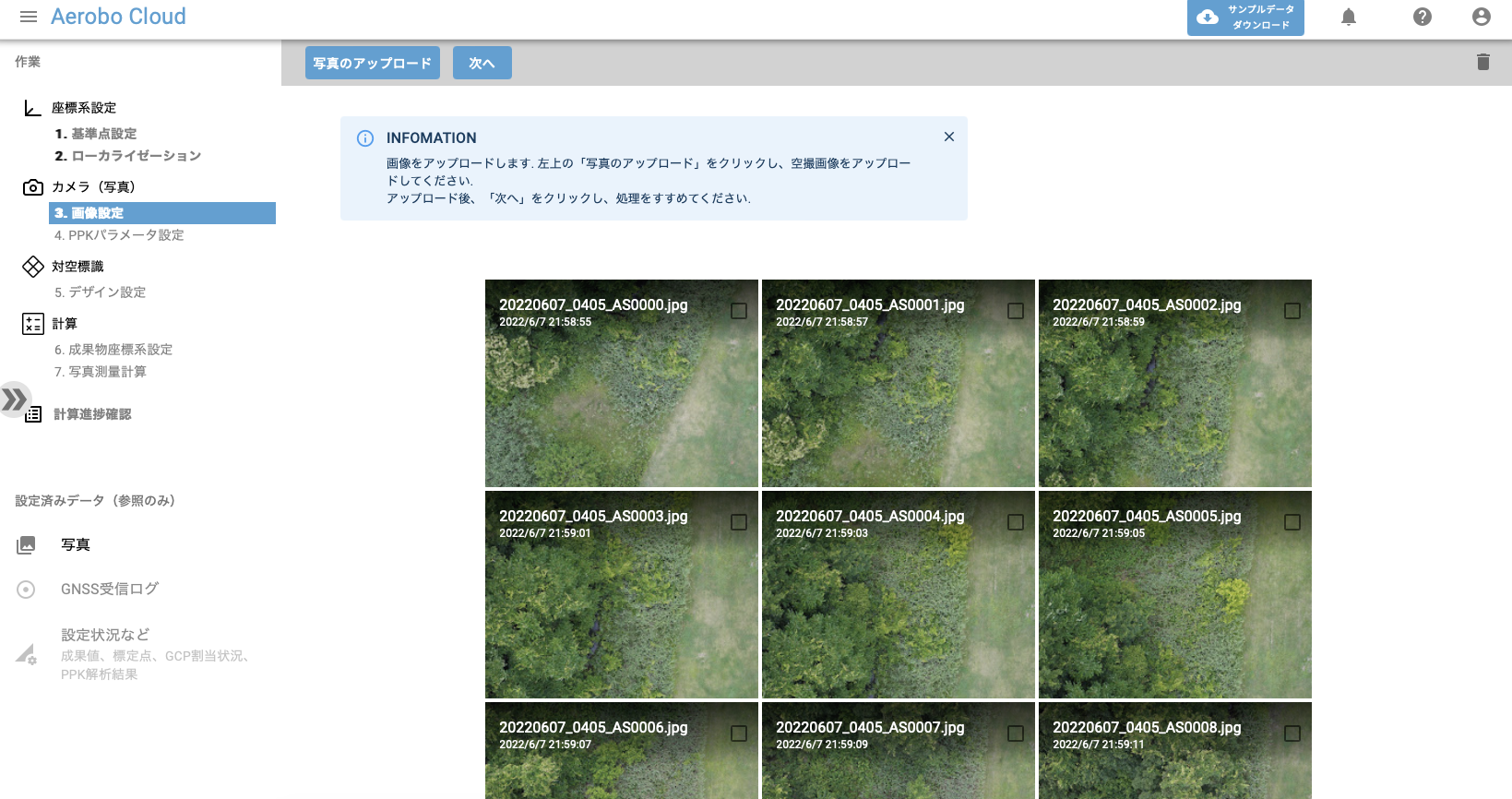

アップロード完了後、画像のサムネイルが表示されます.
「次へ」をクリックします.

4. PPKパラメータ設定

PPK処理を行うために、ドローンのGNSSレシーバーで取得されたGNSS観測ログファイル（RINEX OBSフォーマット）、および、撮影時刻補正ファイル（MRKフォーマット）が必要となります。これらは、１フライトごとに生成され、通常、画像が格納されたフォルダに格納されています。

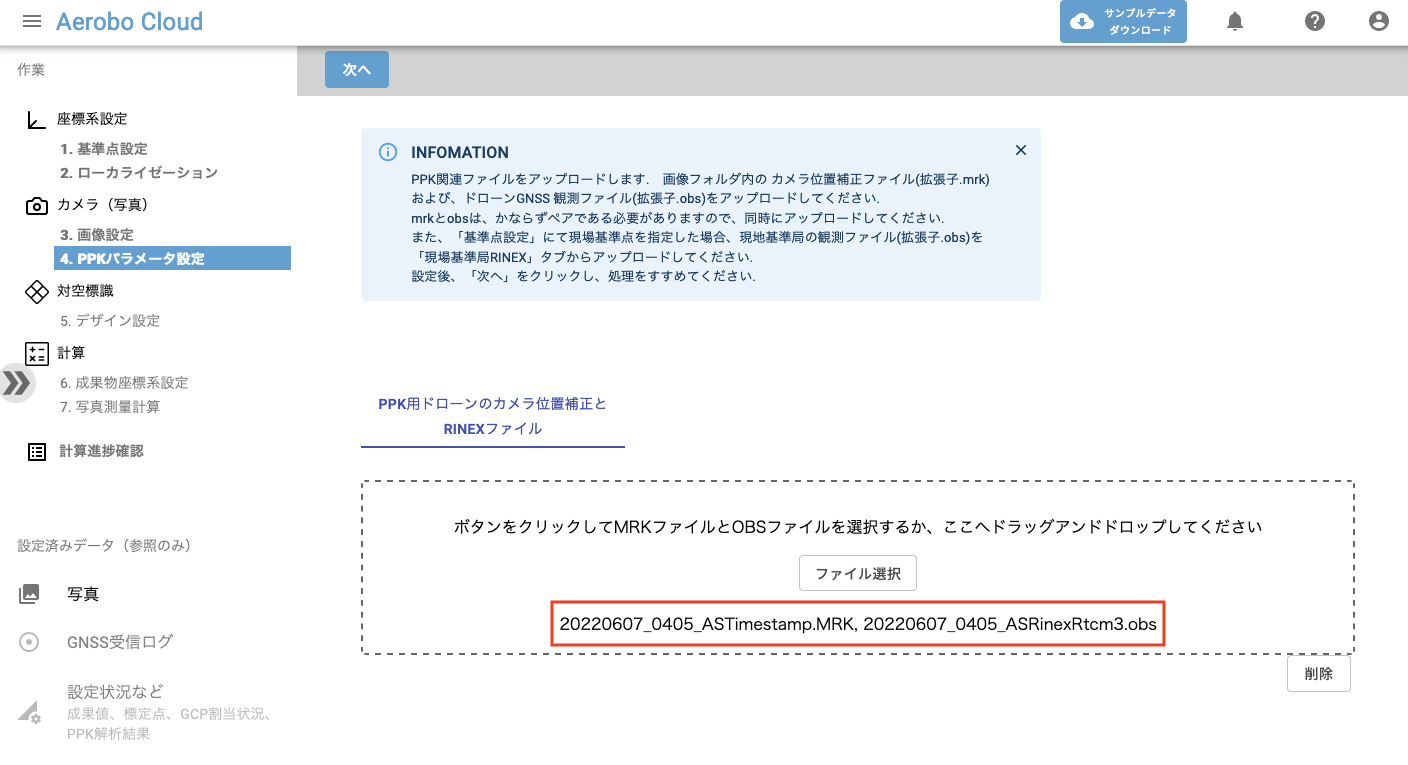

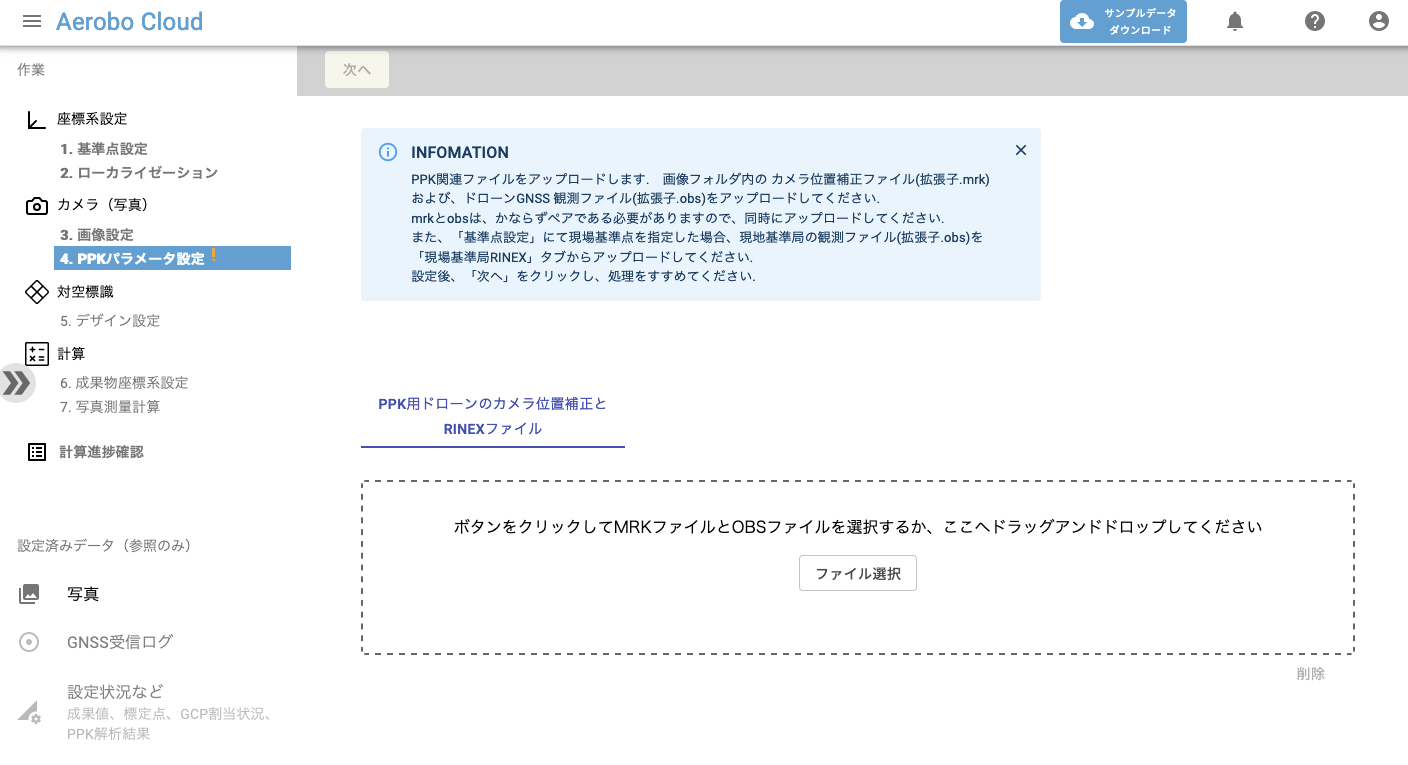

「PPK用ドローンのカメラ位置補正とRINEXファイル」>「ファイル選択」をクリックし、RINEX OBS/MRK の２ファイルを必ずペアとして、選択、アップロードしてください.
(または、２ファイルを選択後、該当アップロードエリアにドラッグアンドドロップしてもできます)
また、フライトが複数にわかれている場合、複数フライト分まとめてアップロードすることも可能です。

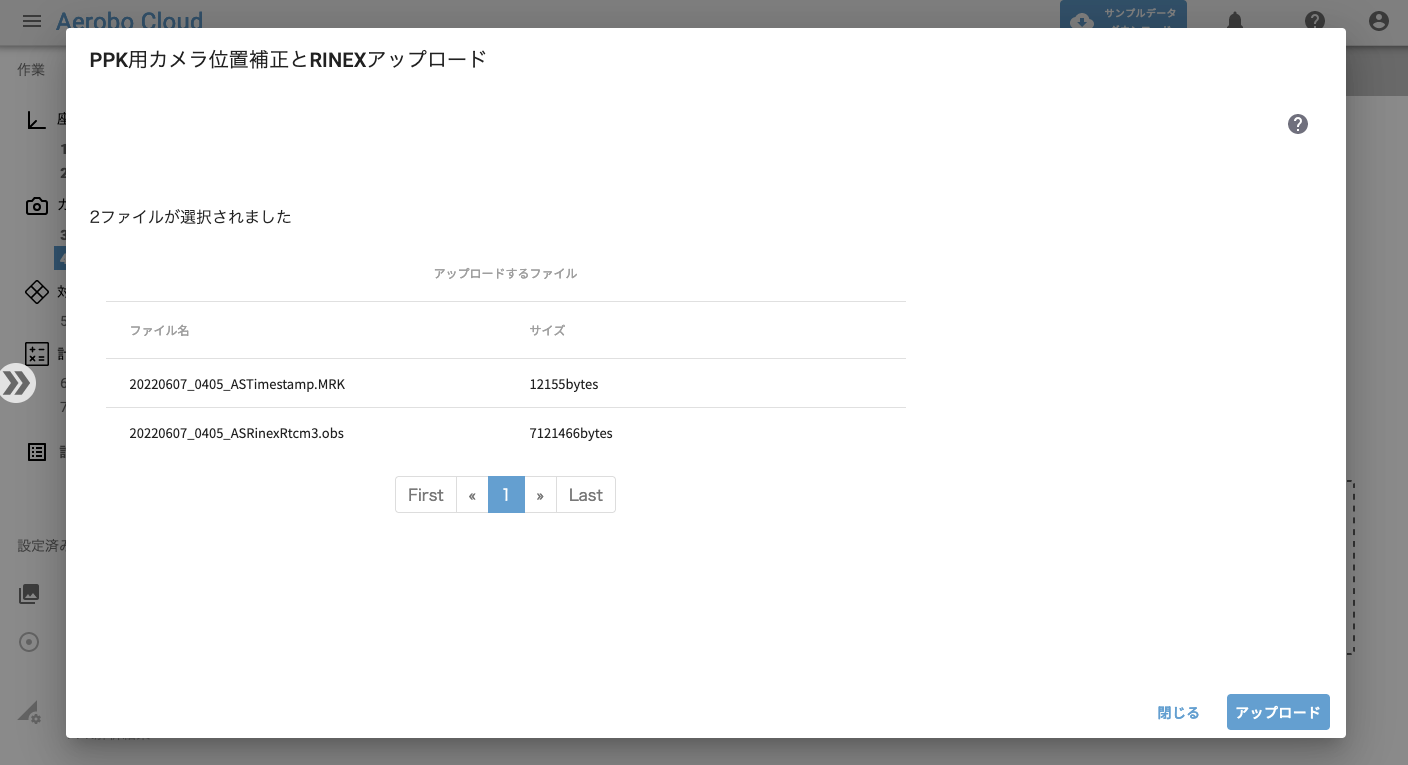

アップロードが完了すると、「ファイル選択」エリア下部に、アップロードしたファイル名が表示されます.

5. デザイン設定

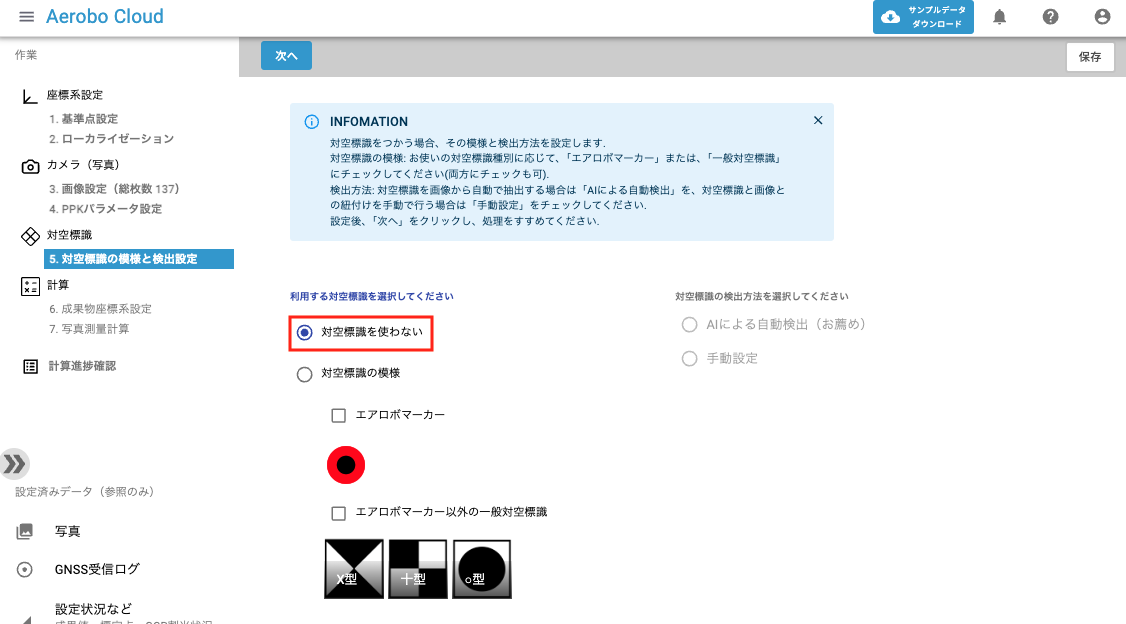

「対空標識のデザイン」 > 「対空標識を使わない」をチェックします.

「次へ」をクリックします.

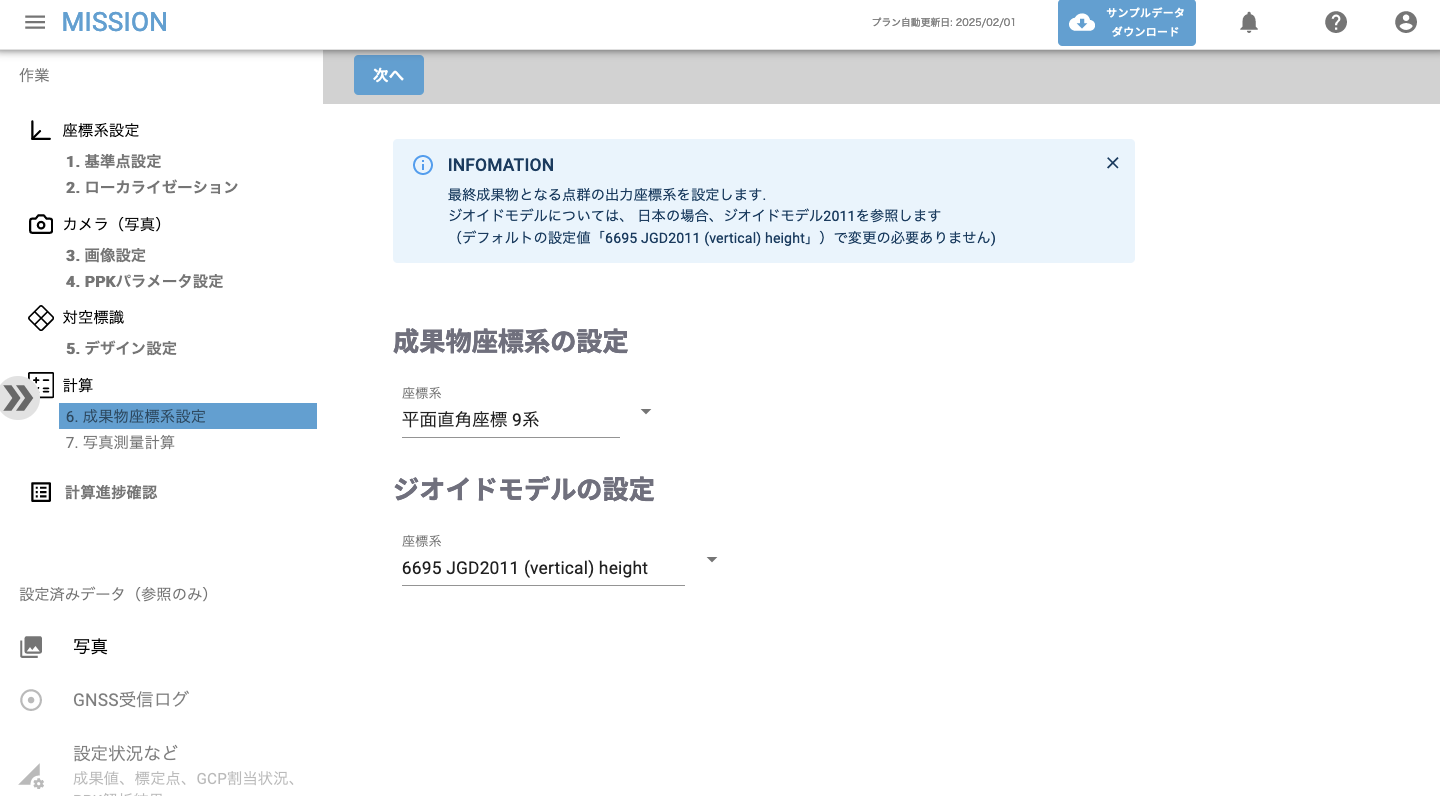

6. 成果物座標系設定

写真測量計算の成果物（点群やオルソ画像）の座標系を設定します.
デフォルトでは、平面直角座標系、日本ジオイドモデル2011が設定されます. (通常は、この設定で問題ありません）

「次へ」をクリックします.

7. 写真測量計算

計算内容が[処理内容]蘭に表示されます. 設定内容にNGがある場合、[チェックステータス]欄が表示されて計算開始できませんので、関係するメニューにもどって、再度設定内容を確認、修正してください.

「処理内容」精度検証をしたい場合、点群やオルソ画像を生成したい場合の設定をすることができます

詳細は下記リンクを参照ください.

(Link) 処理内容について

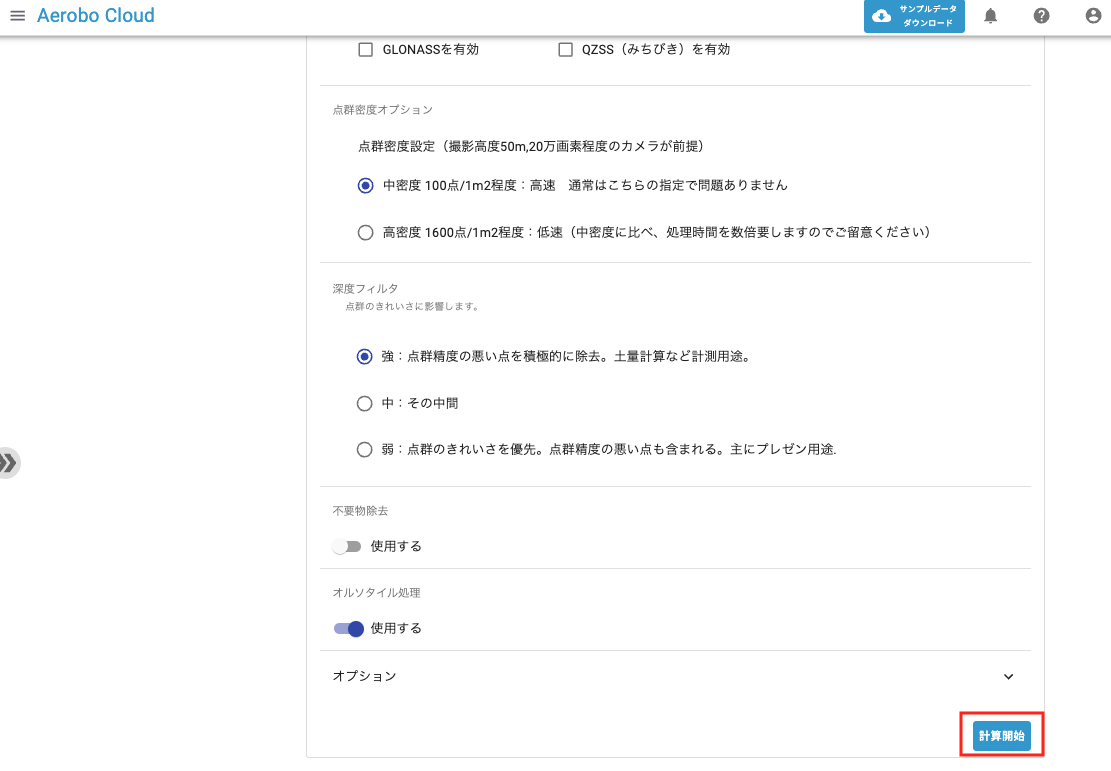

必要に応じて、[マルチGNSS]、[点群密度オプション]などの計算オプションを設定してください.
計算オプションの詳細については、下記リンクを参照ください.

(Link) 写真測量計算オプションについて

「計算開始」をクリックします.

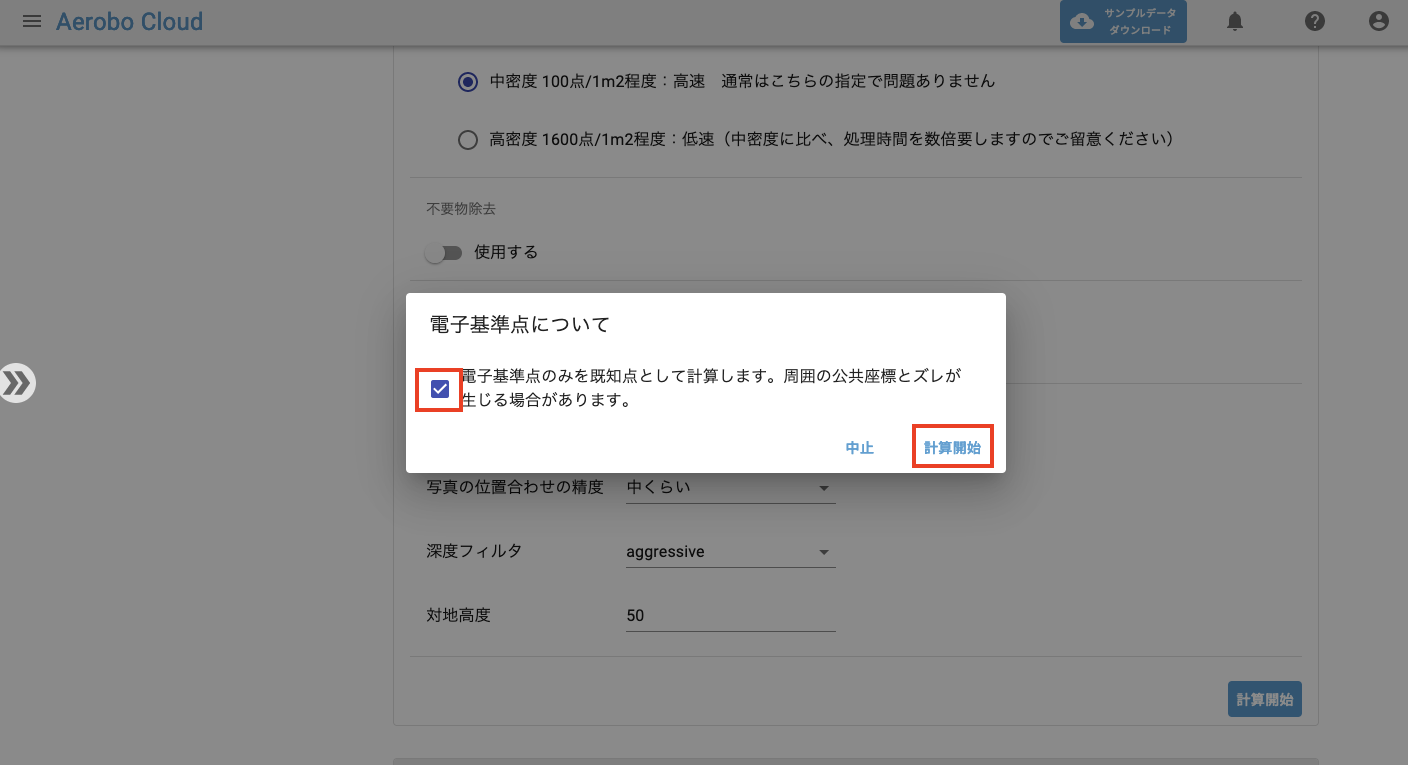

電子基準点使用時のワーニングがでます.  成果物座標系について、問題なければ、チェックを入れ、「計算開始」をクリックします.

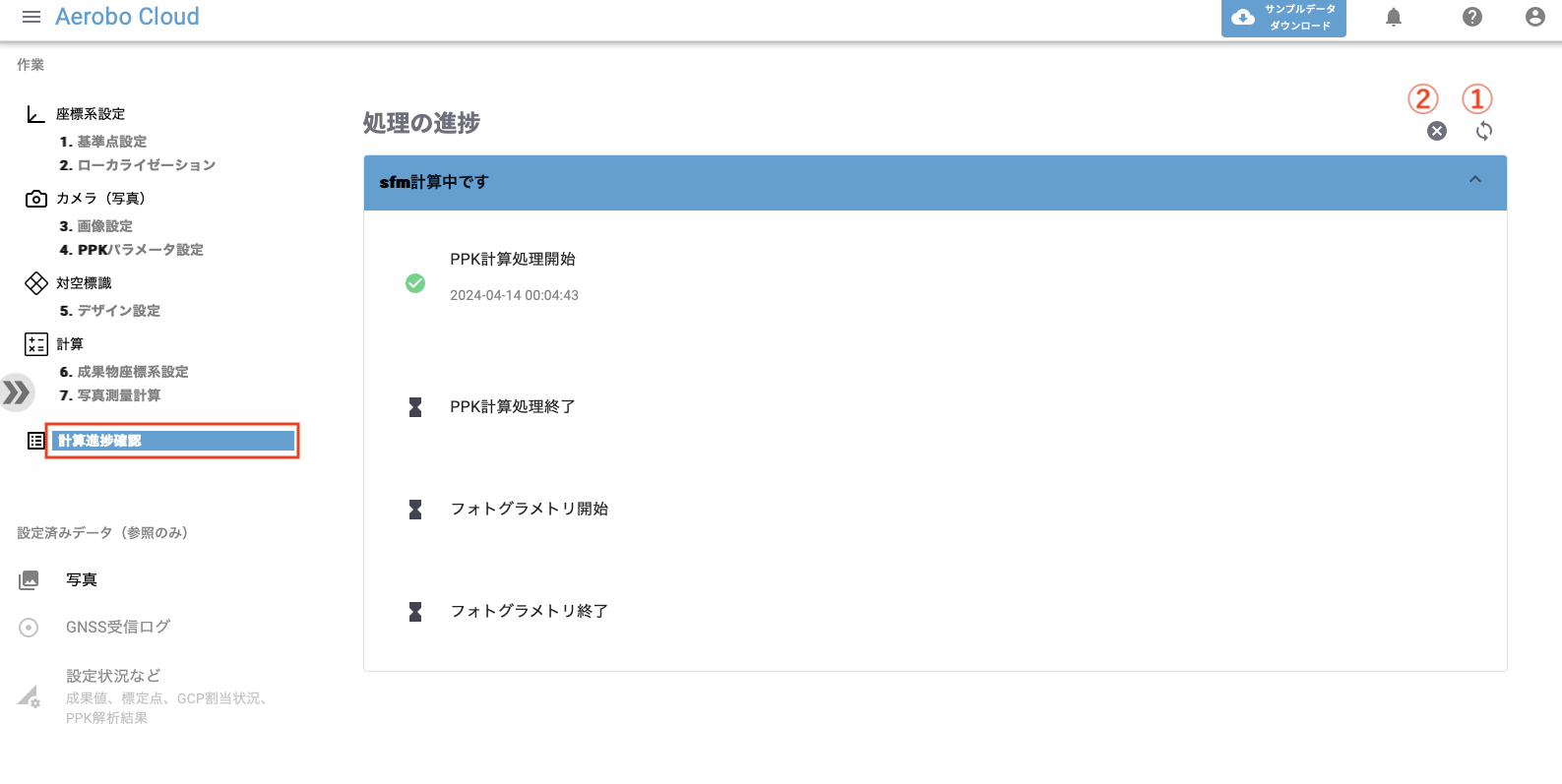

計算中のステータスは、「計算進捗確認」メニューより確認できます.

① 更新ボタンのクリックより、最新の計算状態に画面を更新します.

② キャンセルボタンのクリックより、計算をキャンセルできます.

以上.
