写真測量におけるマーカー割り当ての編集

対空標識を使った写真測量では、画像にうつった対空標識に、対空標識の座標値を割り当てる必要があり、エアロボクラウドでは、それらを自動で行う機能を提供していますが、手動で割り当てしたい、もしくは、既存の割り当てを修正したい場合、以下をお試しください。

1. デザイン設定

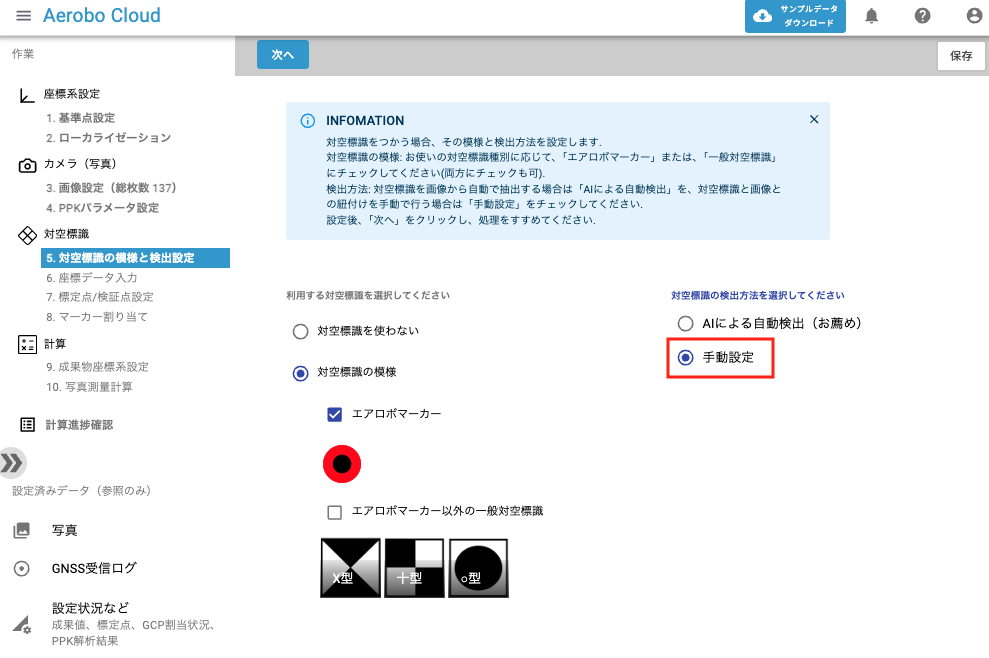

作業メニュー　対空標識 > デザイン設定 内、

対空標識の検出方法として、「手動設定」をチェックします.

作業メニューに、「マーカー割り当て」が表示されるので、そこまでメニューをすすめるか、（すでに計算済みの場合）「マーカー割り当て」をクリックします.

2. マーカー割り当て

入力したマーカーと画像中のマーカーとを手動で紐付けます
たとえば、以下では図中赤丸の画像（橙色の旗印アイコン）にマーカー"1" とをひもづける手順を説明します.

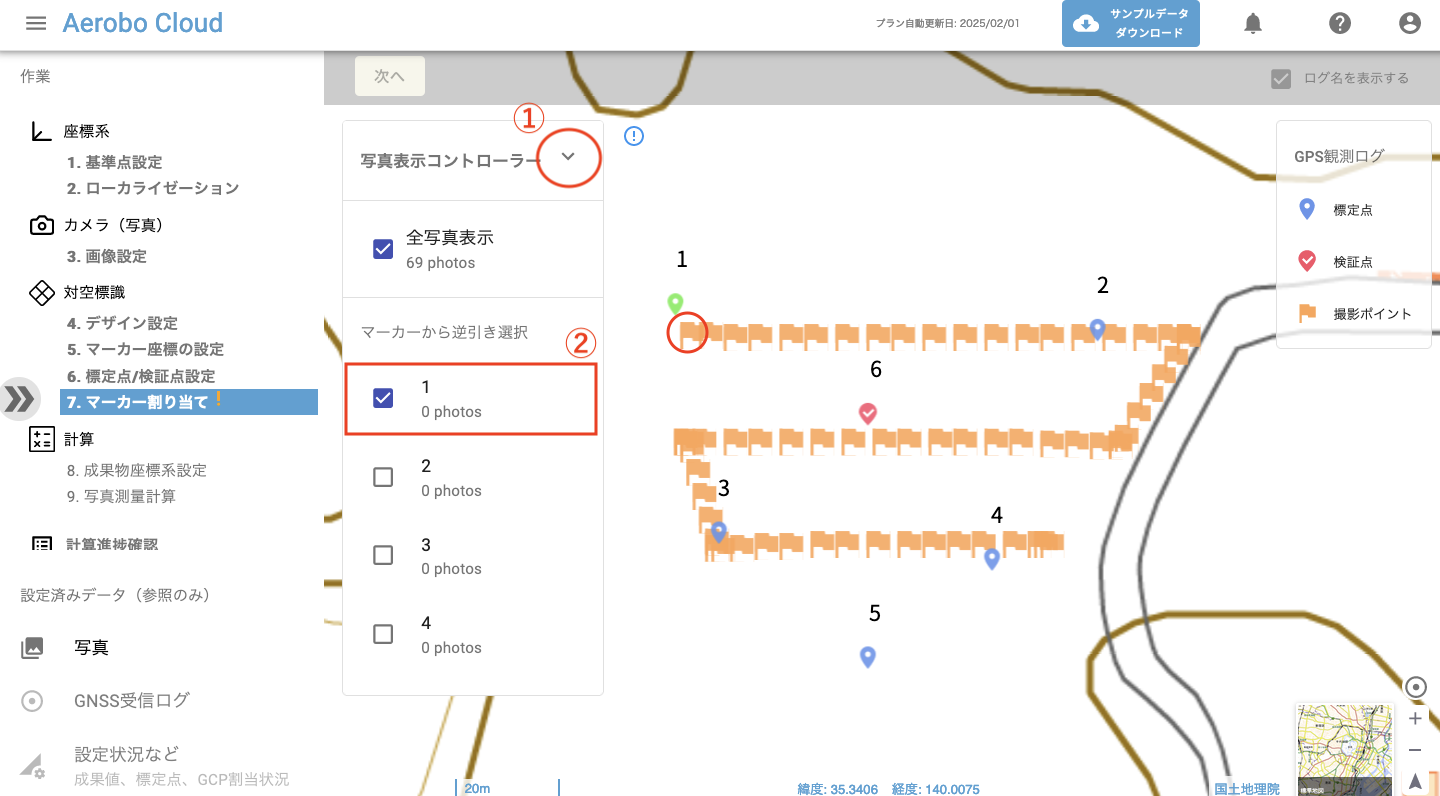

まず、①写真表示コントローラーをクリックし、ひらいたパネルからマーカー"1"にチェックをつけます.
これにより、以下の作業で、マーカー"1"と関連づけられた写真のアイコンの色が橙から青にかわり、マーカー"1"がどの写真と紐づけられたかが一目でわかるようになります.

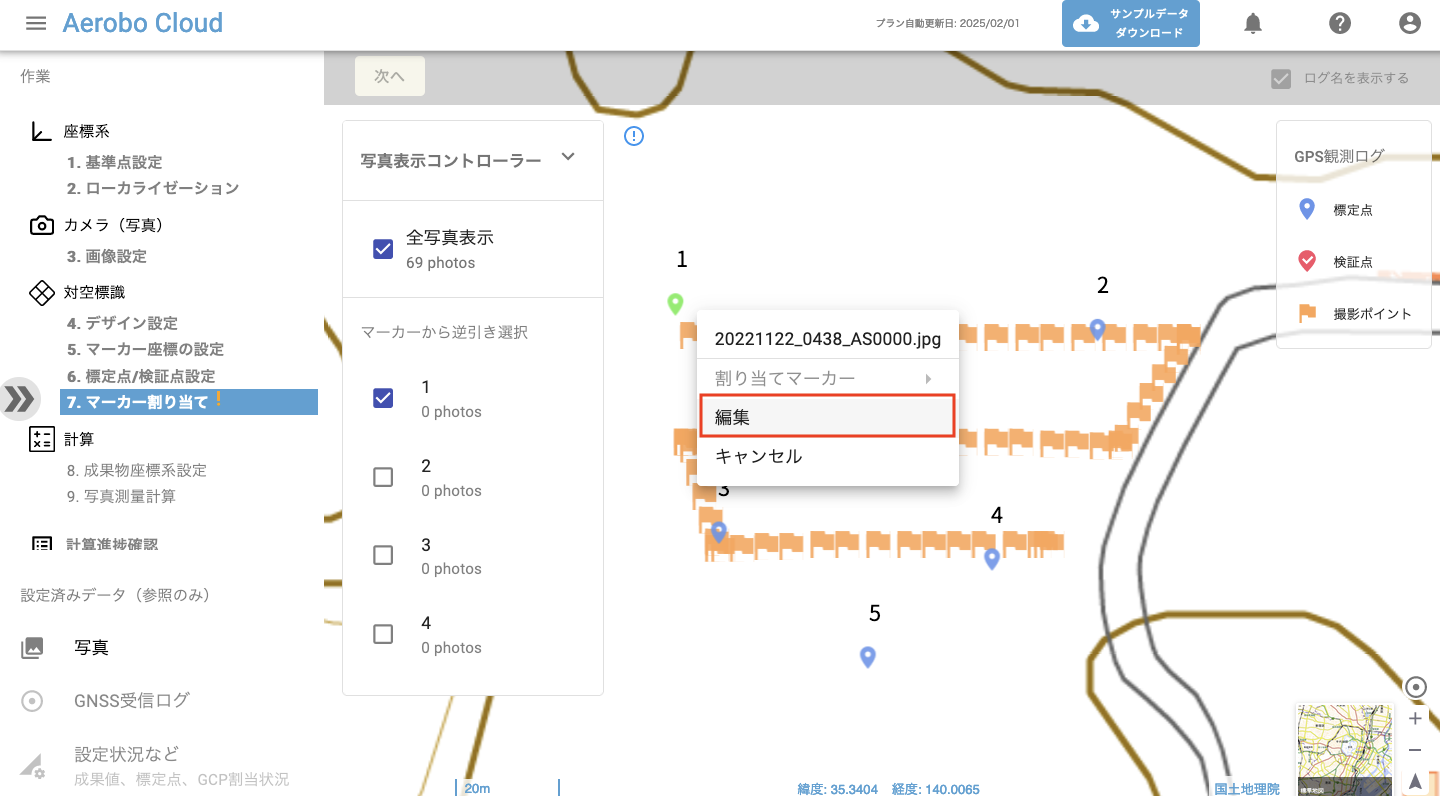

たとえば、上図中の赤丸内の画像アイコン（マーカー１近くの橙色の旗印アイコン）をクリックします.

展開されたサブメニューから「編集」をクリックします.

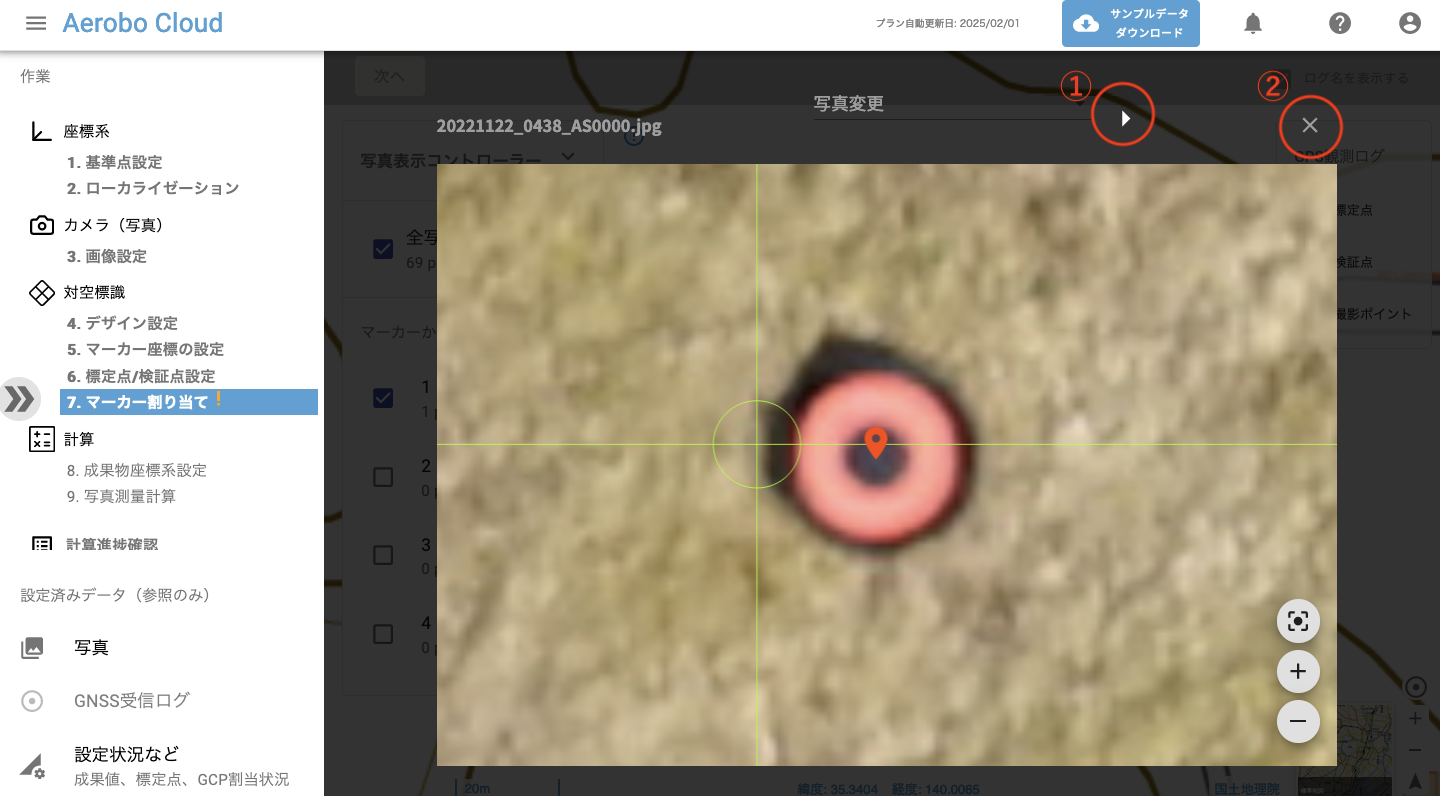

画像を右下の「＋」(下図②）にてズームイン、あるいは、マウスホイールにて拡大し、マウスを動かして、黄色円の中心を、マーカー中心にあわせます. （そのほか、「−」（下図③）にて、ズームアウト、ターゲットアイコン（下図①）にて黄色円の表示/非表示　が行えます.）

マーカーの中心でマウスをクリックします.

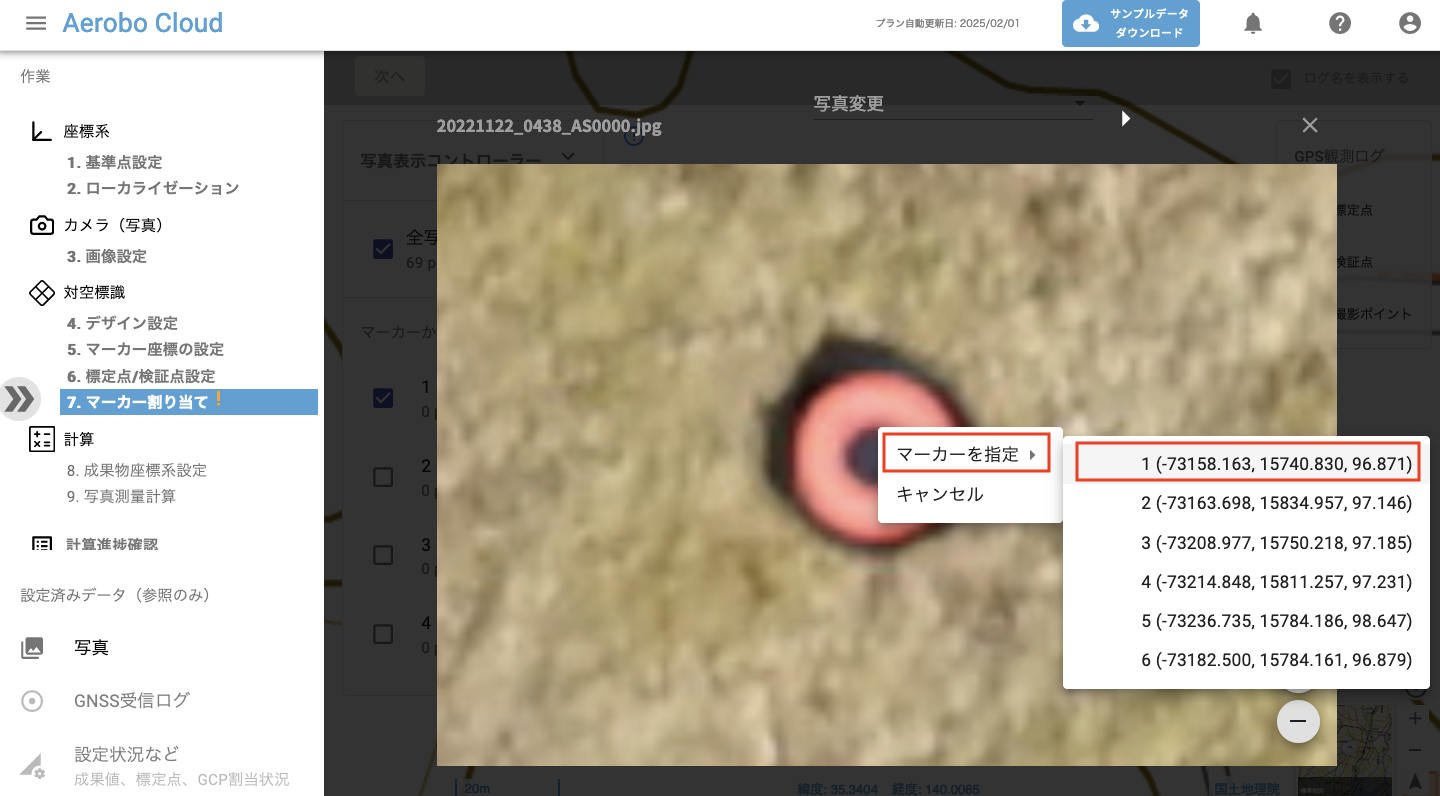

展開されたサブメニューから「マーカーを指定」>「1」を選択します.

設定後、マーカーピンがマーカー中心に表示されます.

「矢印アイコン」（①）をクリックし、次の写真にすすめるか、あるいは、

右上の「×」（②）をクリックし、同画面を閉じます.

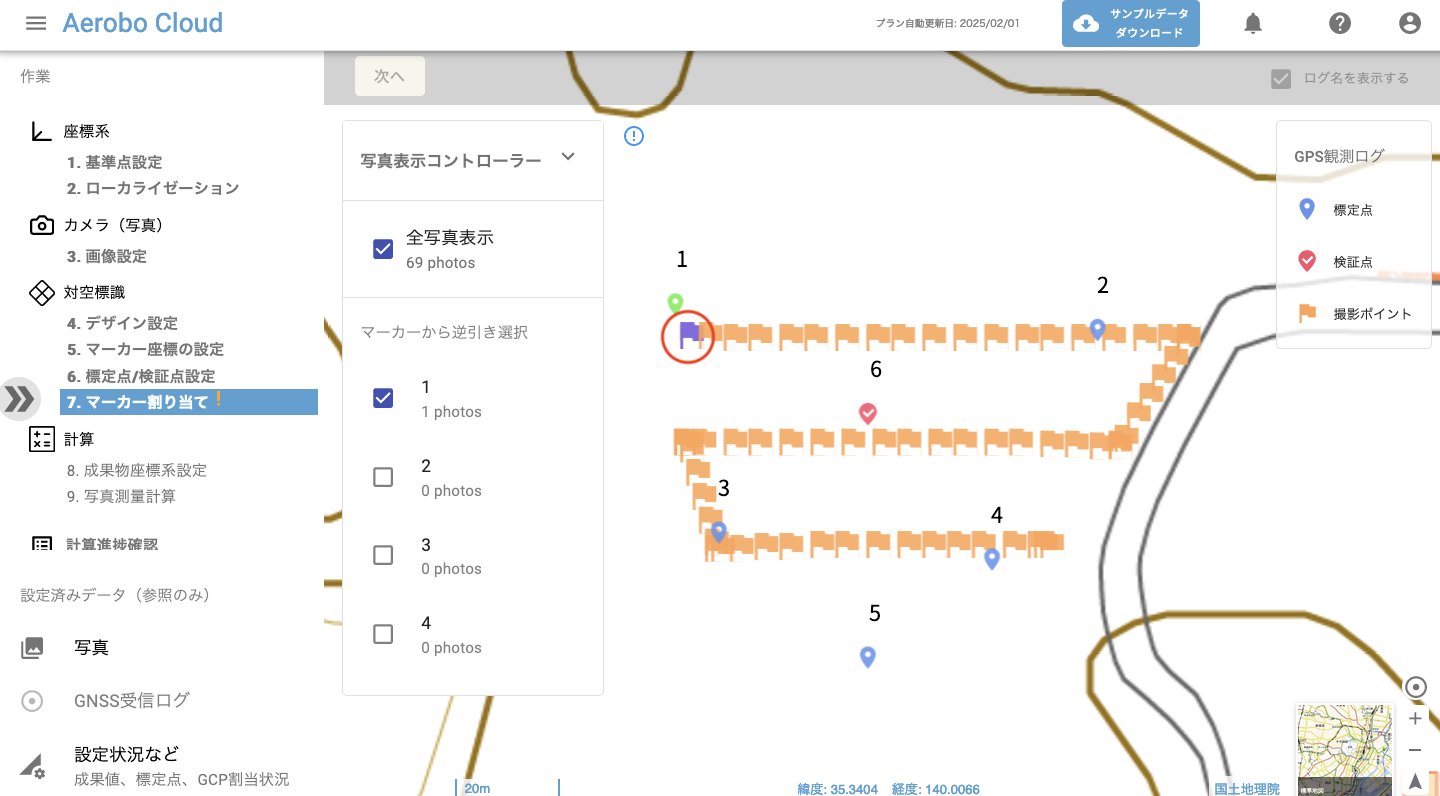

設定した画像アイコンの色が　橙色から紫色 にかわっています. (アイコン色で、割り当て済み写真かどうかを判断できます）

以上の割り当て操作を 1マーカーにつき、最低３枚の画像に行ってください。１マーカーにつき、５枚から７枚程度の画像への割り当てをおすすめします。

以上.
