対空標識によるドローン写真測量計算（手動割り当てを行う. 測量済みの座標を使う）の操作方法

変更日金, 8 11月で 3:50 午後

0. フライト作成

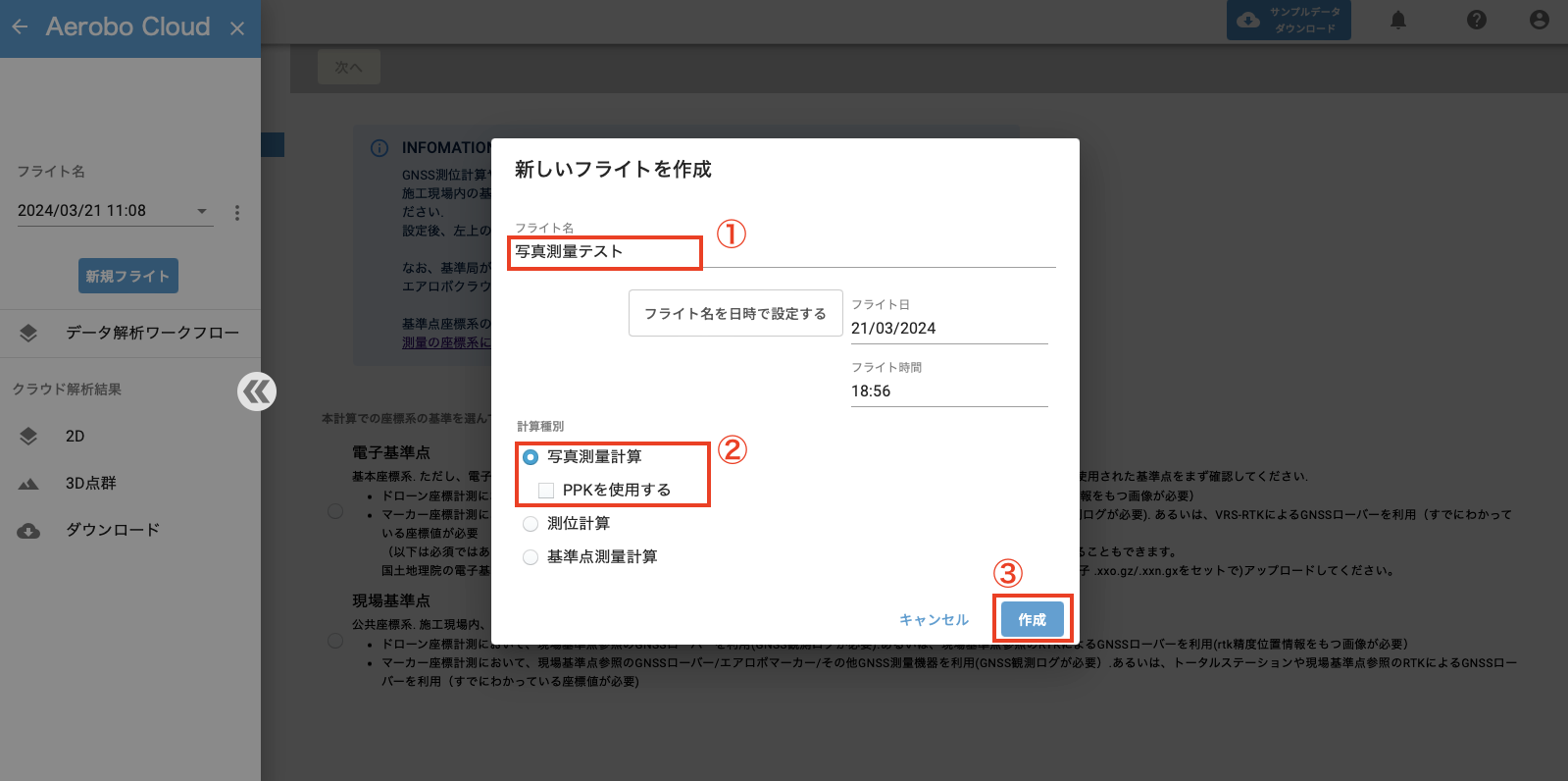

「新規フライト」をクリックし、フライト作成ダイアログをオープンします.

①「フライト名」に任意のフライト名称を入力します。「フライト名を日時でアップデート」をクリックすると、[現在時刻]がフライト名として設定されます.

② 計算種別から「写真測量計算」をチェックします.

③「作成」をクリックします.

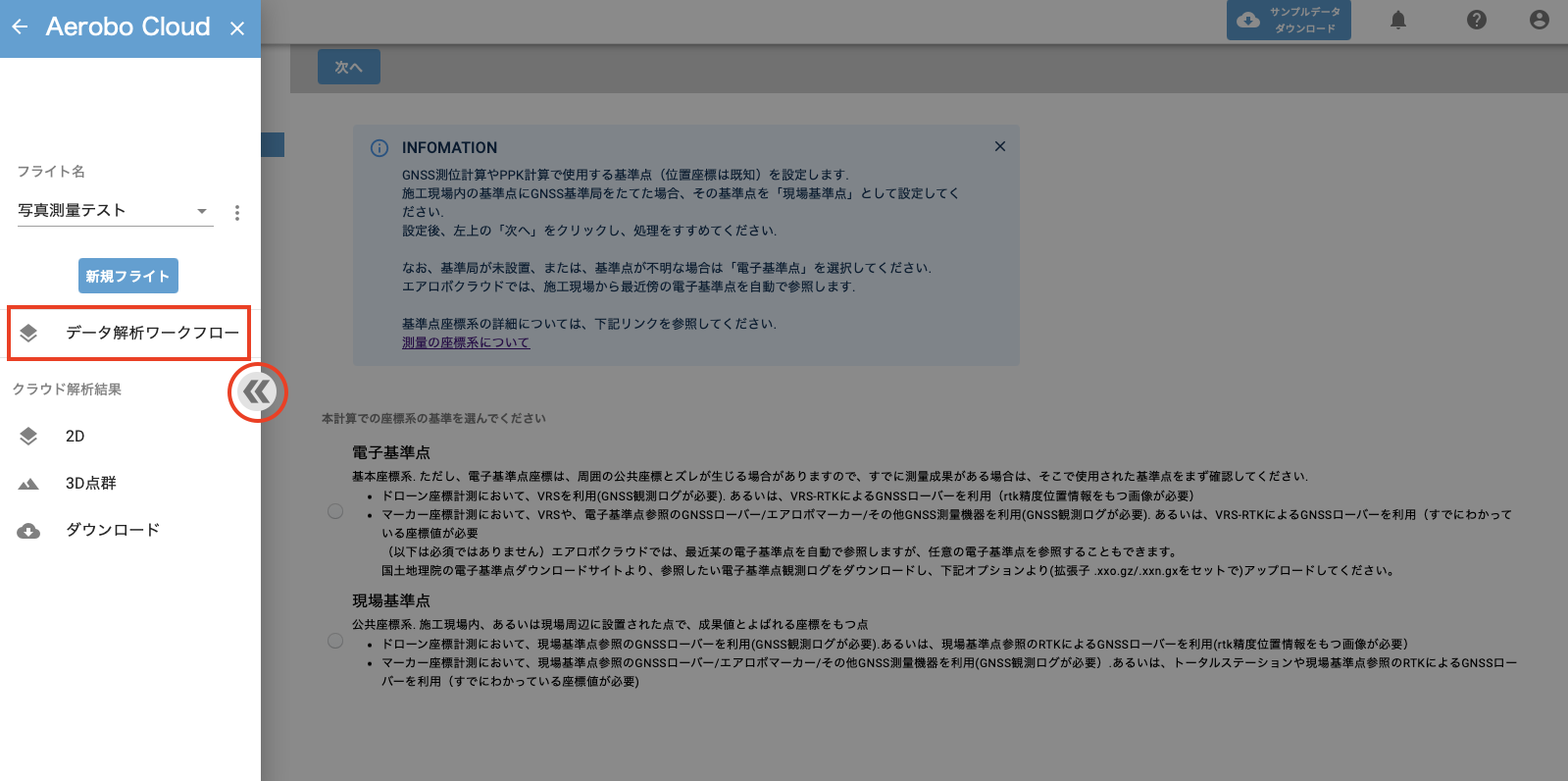

左メニューから「データ解析ワークフロー」を選択. または、ドローワー開閉ボタン（図中赤丸）、または、画面上の暗い領域の任意の場所をクリックし、「作業」メニューを開きます.

1. 基準点設定

基準点を入力します.

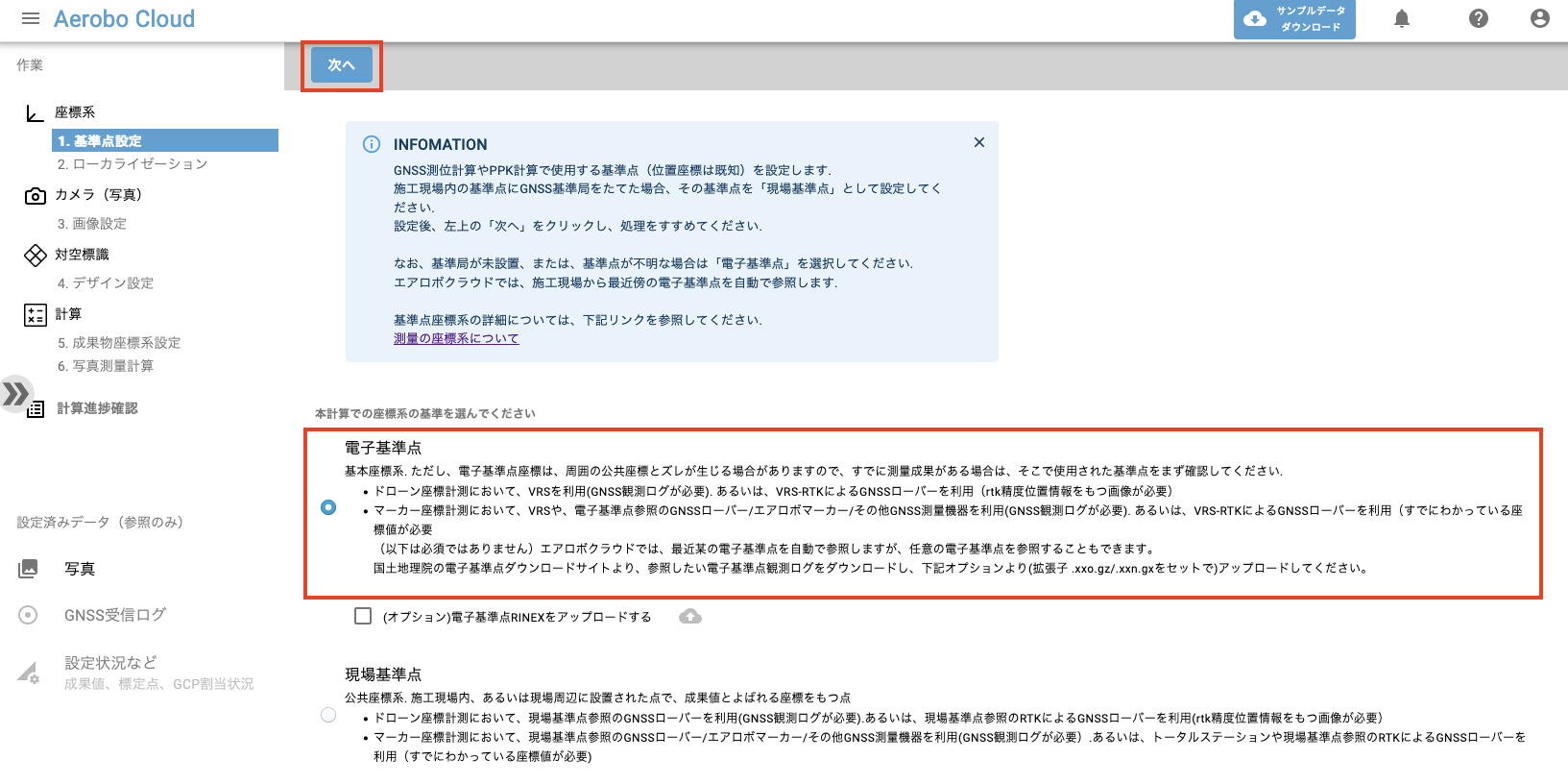

① 「基準点設定」にて、「電子基準点」をチェックします.

② 入力完了後、上部バーの「次へ」をクリックします.

2. ローカライゼーション

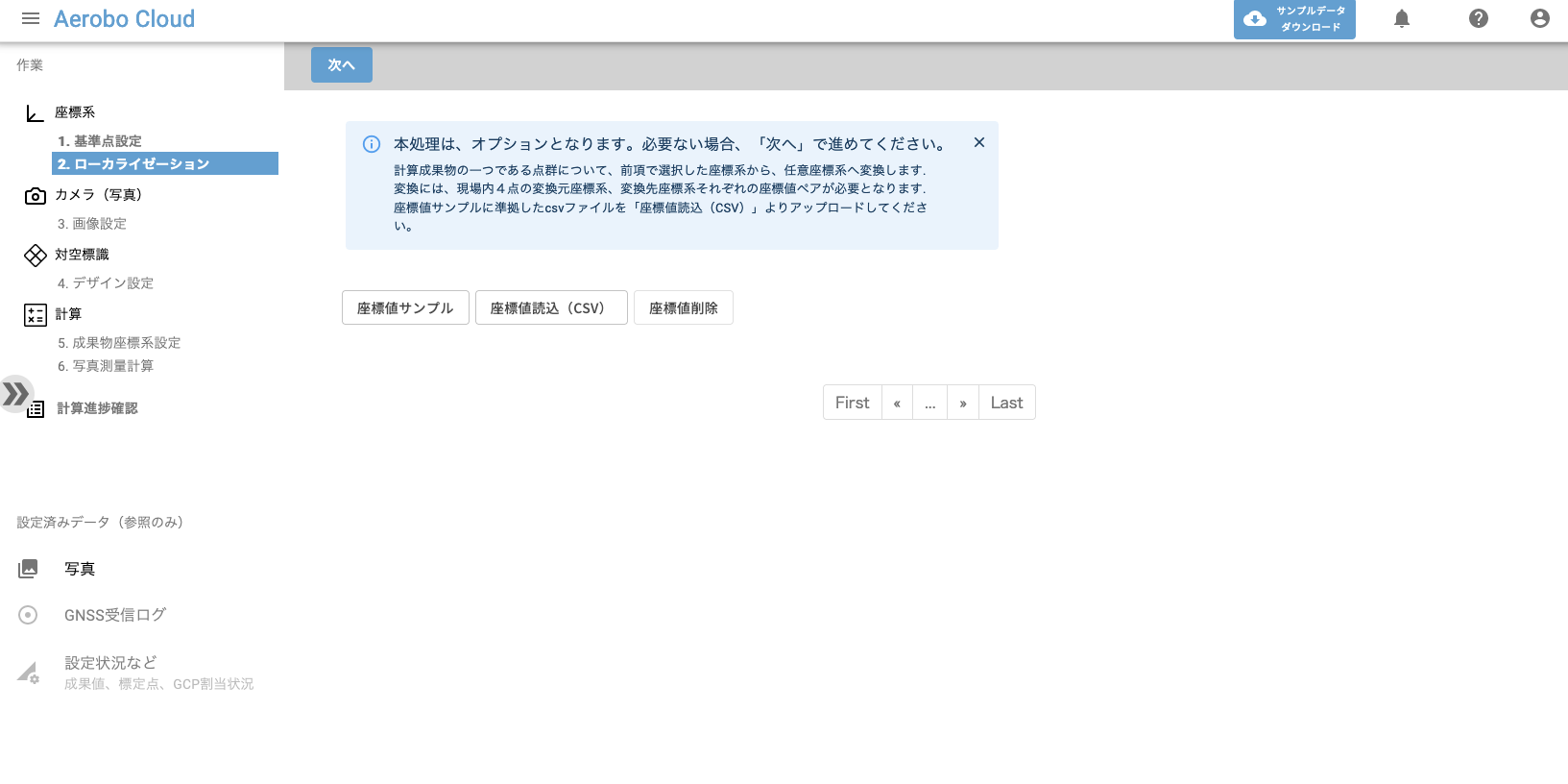

特にローカライゼーションの必要がなければ、「次へ」をクリックします

3. 画像設定

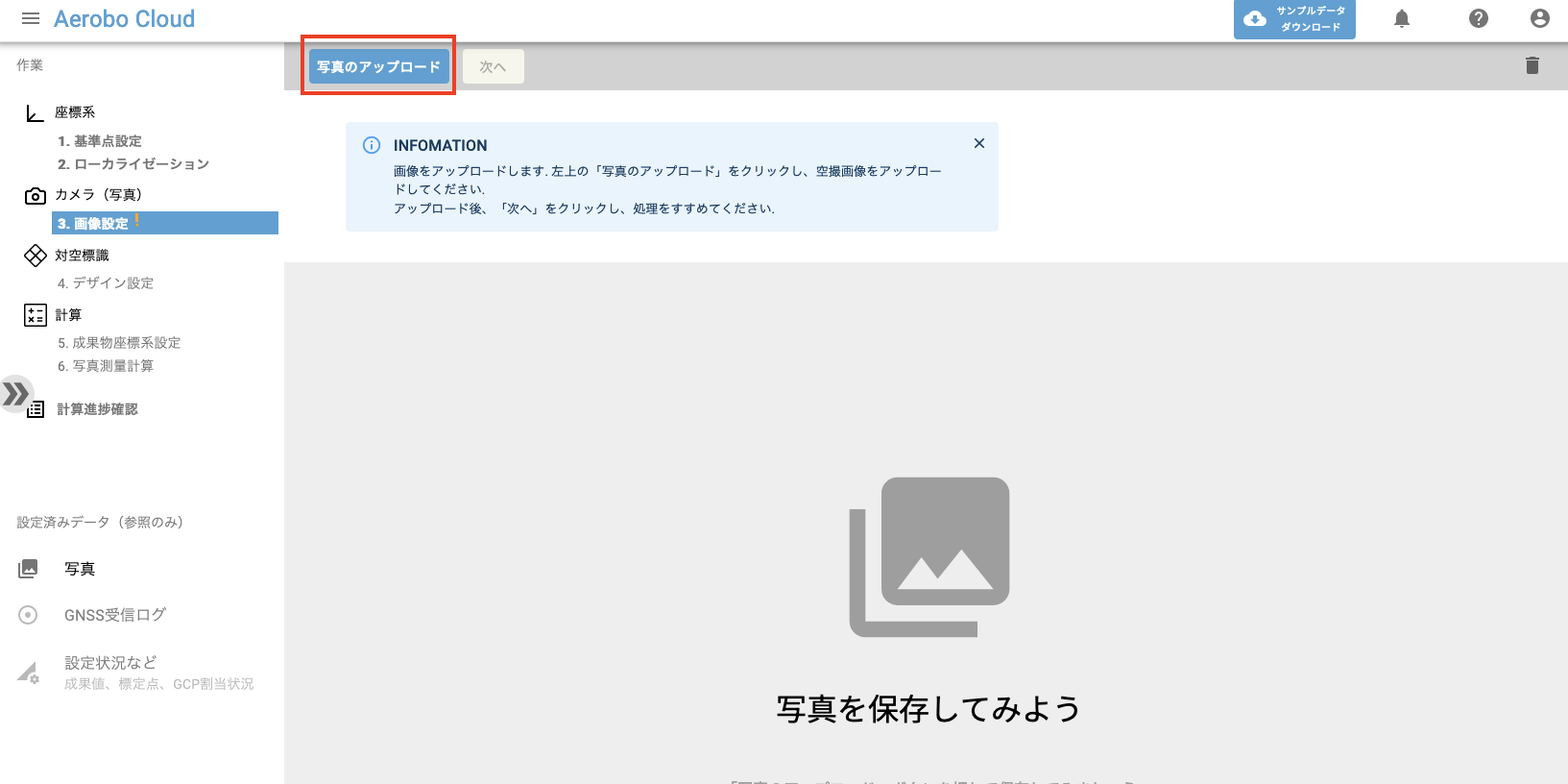

「写真のアップロード」をクリックします.

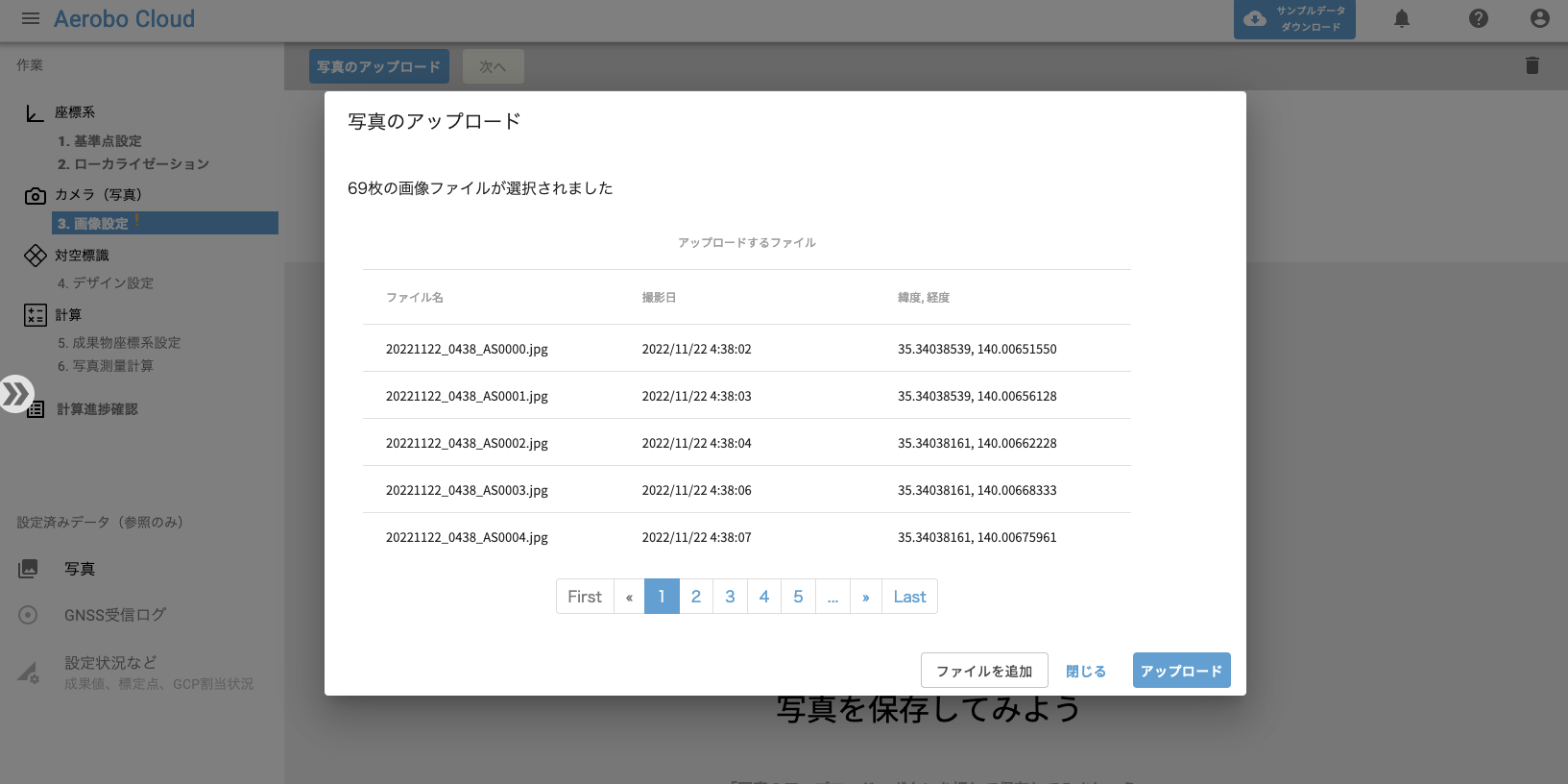

①【写真のアップロード】にて、写真を選択します

② 写真選択後、「アップロード」をクリックします.

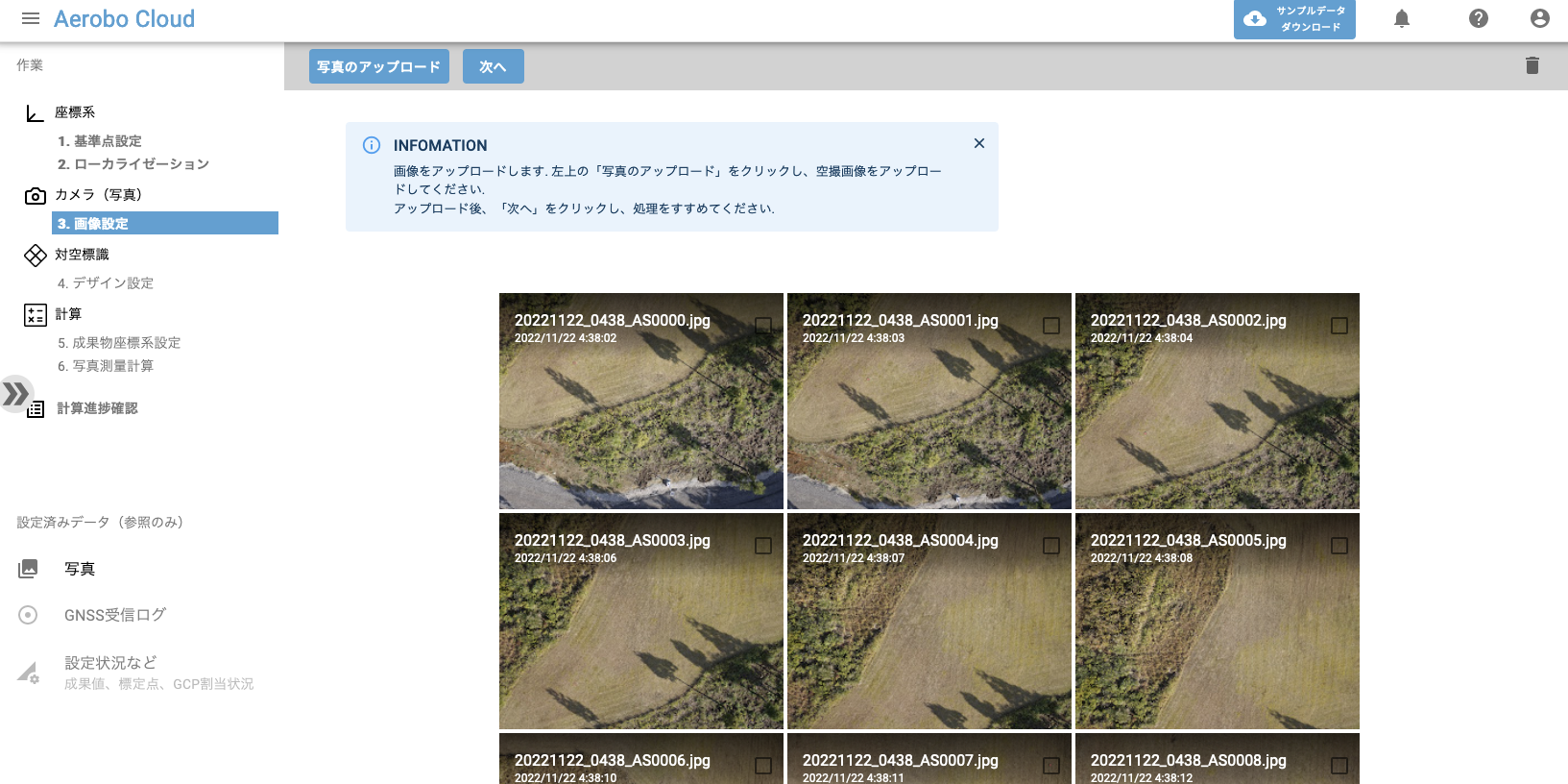

アップロード完了後、画像のサムネイルが表示されます.
「次へ」をクリックします.

４. デザイン設定

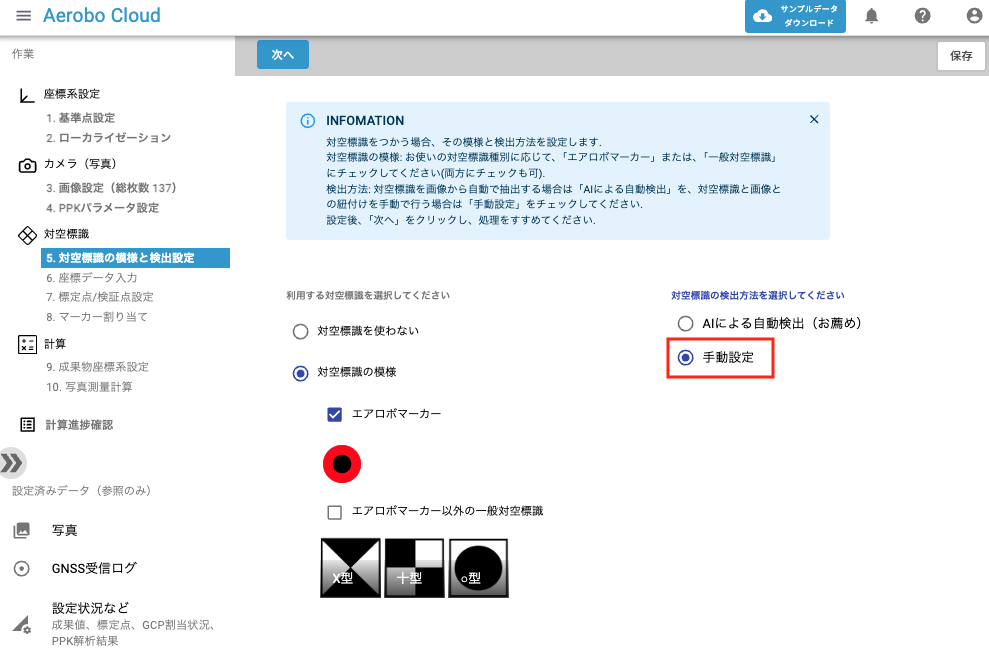

① 「対空標識のデザイン」 > 「エアロボマーカー」をチェックします.

② 対空標識の検出方法として、「手動設定」をチェックします.

「次へ」をクリックします.

５. 座標データ入力

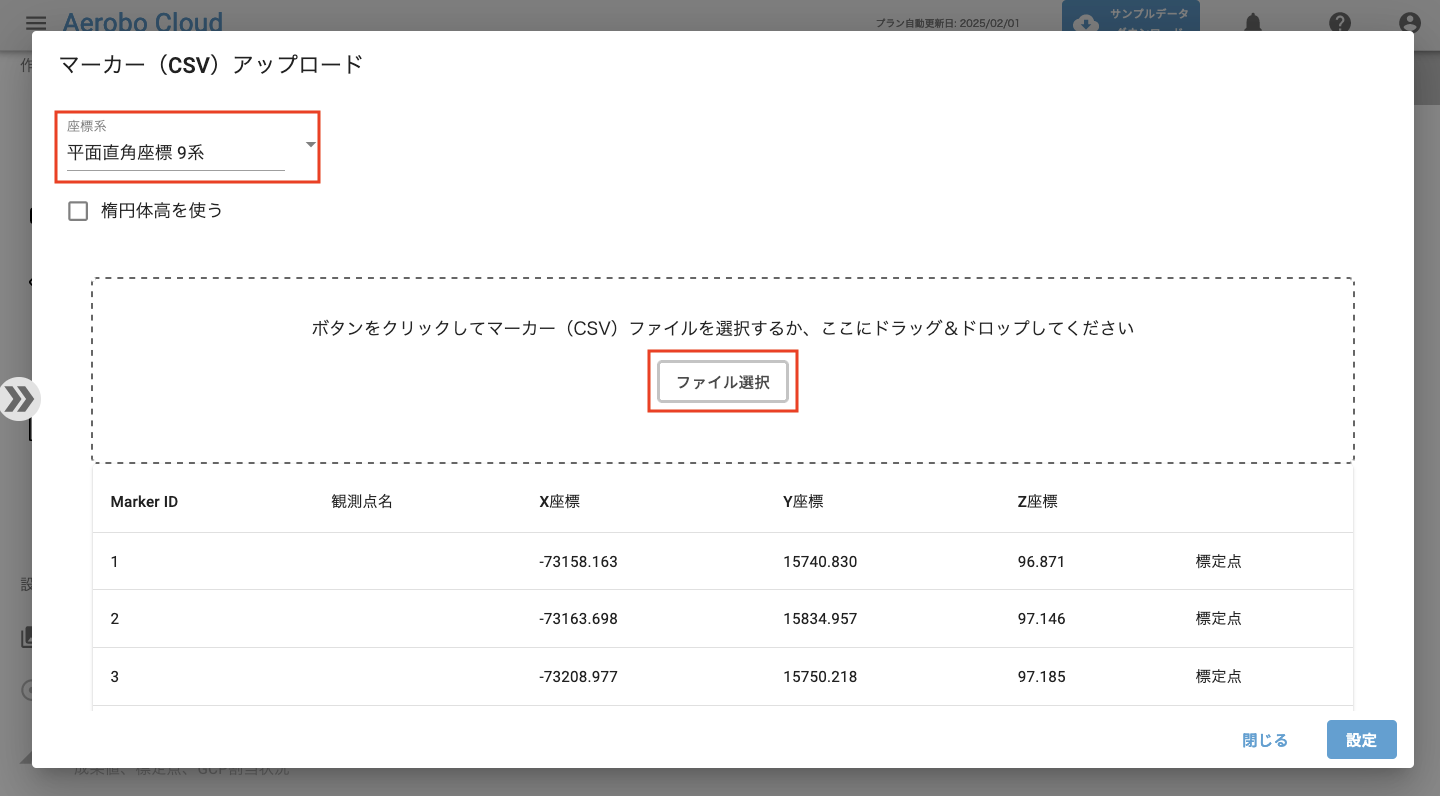

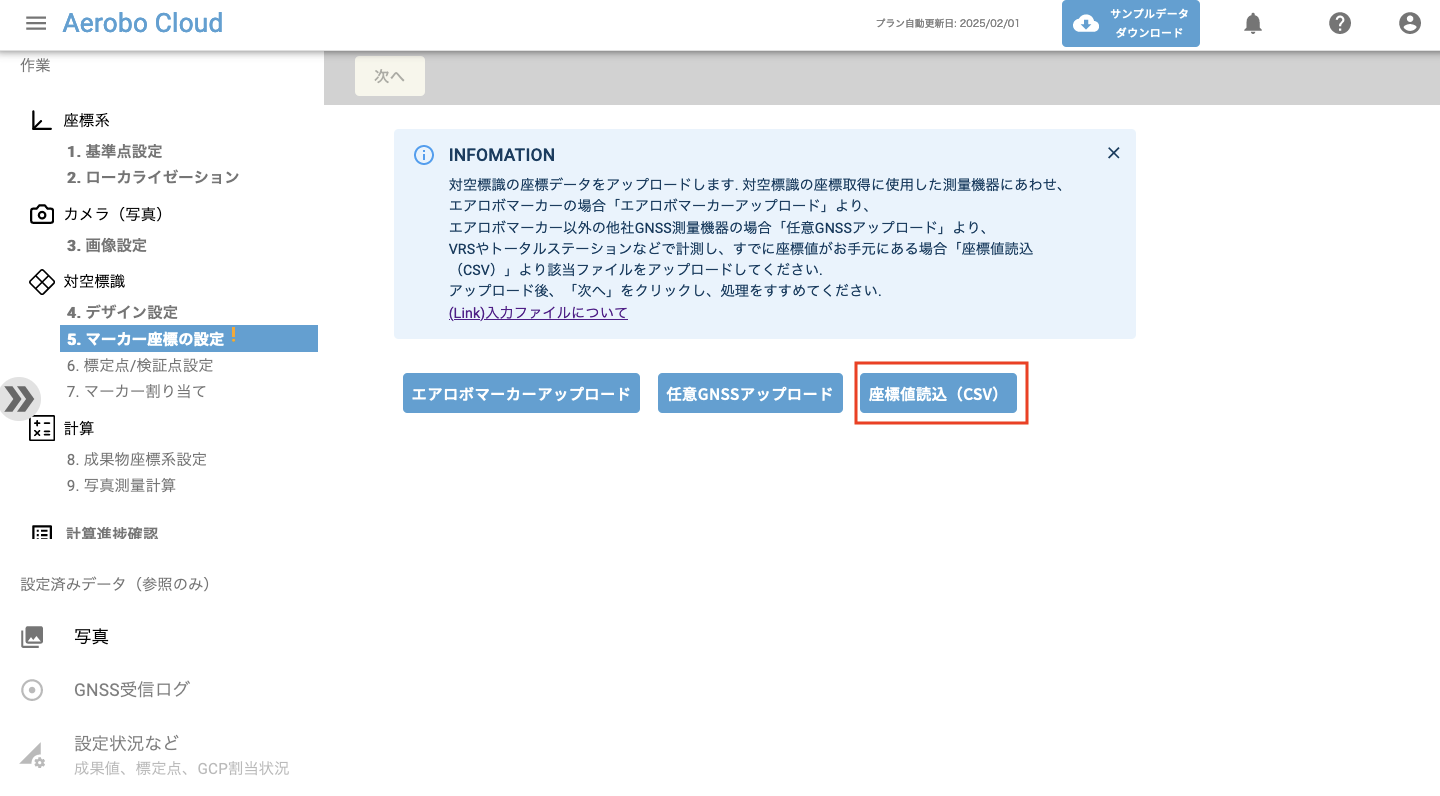

「座標値読込（CSV）」をクリックします.

平面直角座標系９系を選択し、既知の座標値が記録されたcsvファイルをアップロードします.
csvファイルの形式詳細については、以下のリンクをご参照ください.

(リンク) マーカー座標入力ファイル

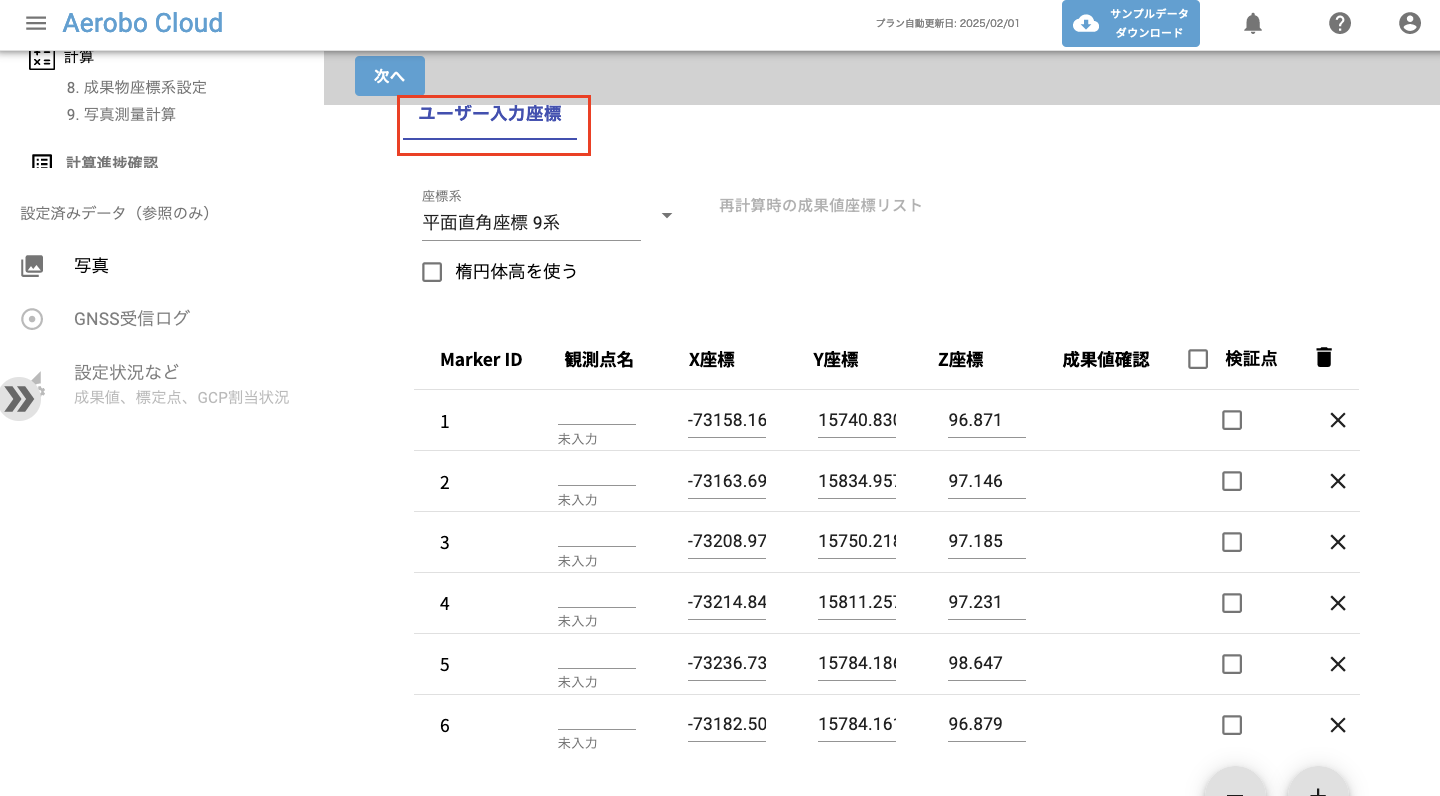

設定が完了すると、「ユーザー入力座標」タブに、アップロードしたマーカーの観測点名、X座標、Y座標、Z座標、検証点が表形式で表示されます.
観測点名は、任意の英数字文字列が使用できます.（設定しなかった場合、MarkerID値が観測点名として使用されます.)

アップロードはしたものの、不要なマーカーについては、右欄の「×」をクリックし、削除します.

また、（以降でも設定できますが）検証点欄にチェックをすると、そのマーカーを検証点として設定します.
設定後、「次へ」をクリックします.

６. 標定点/検証点設定

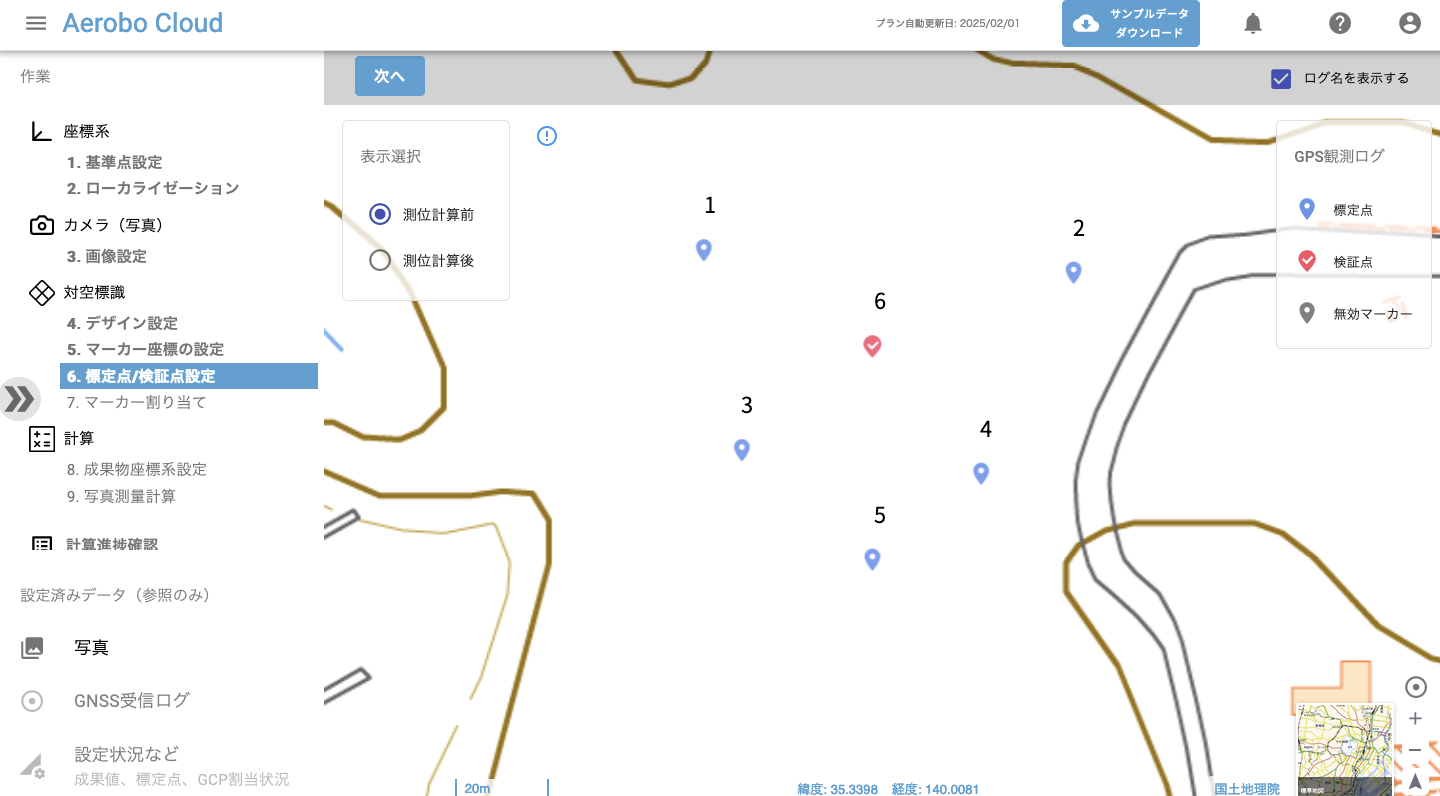

エアロボマーカーが地図上に表示されています。エアロボマーカーログアップロード直後は、すべてのマーカーが[標定点]として設定されています（青色のアイコン）.

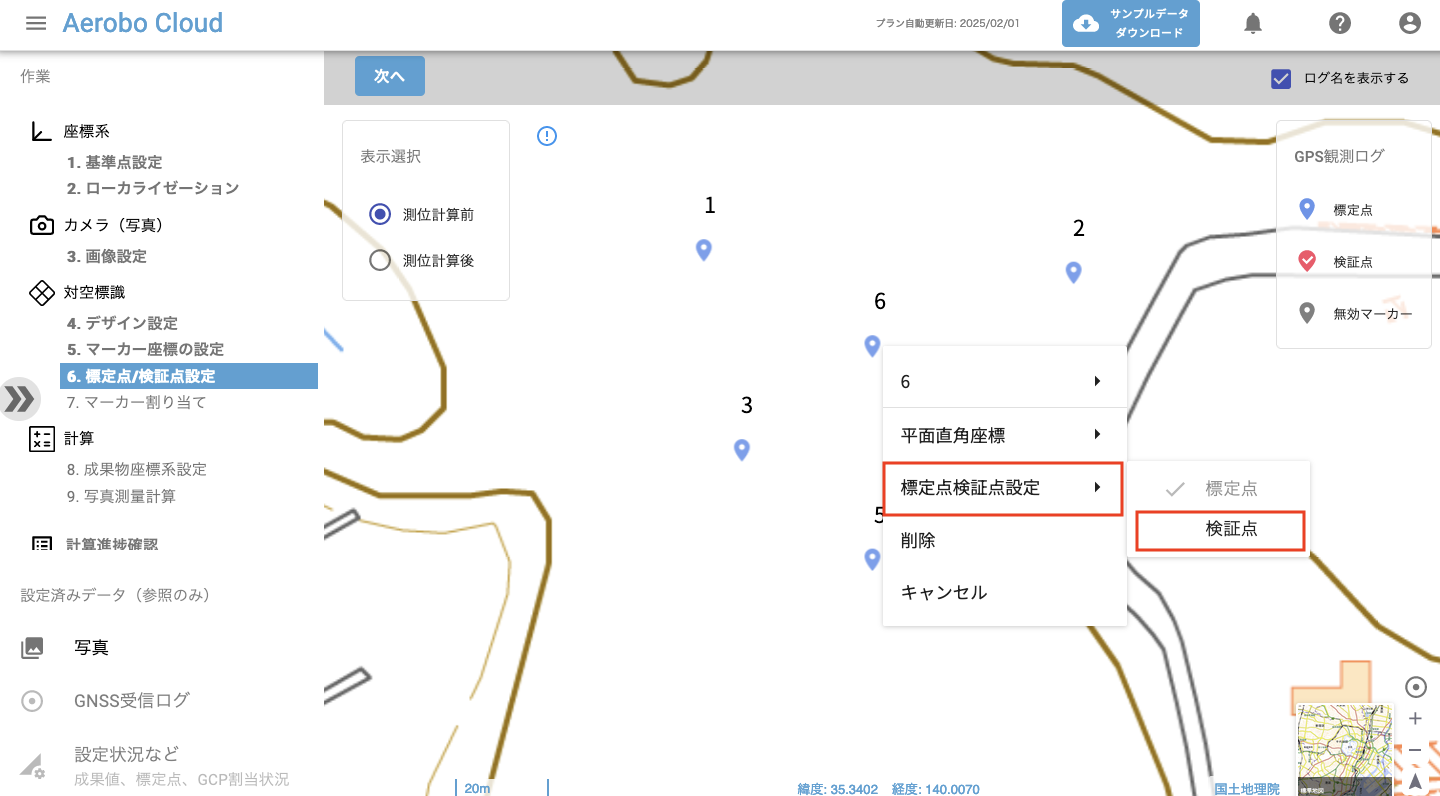

検証点にしたいマーカーのアイコンをクリックし、サブメニューの「標定点検証点設定」> 「検証点」を選択し、検証点設定にします.

設定後、地図上では、検証点マーカーが、赤色アイコンにかわります.
「次へ」をクリックします.

７. マーカーの割り当て

入力したマーカーと画像中のマーカーとを手動で紐付けます

紐付けの仕方については、以下のリンクを参照ください.

(リンク）マーカー割り当ての編集

設定後、「次へ」をクリックします.

8. 成果物座標系設定

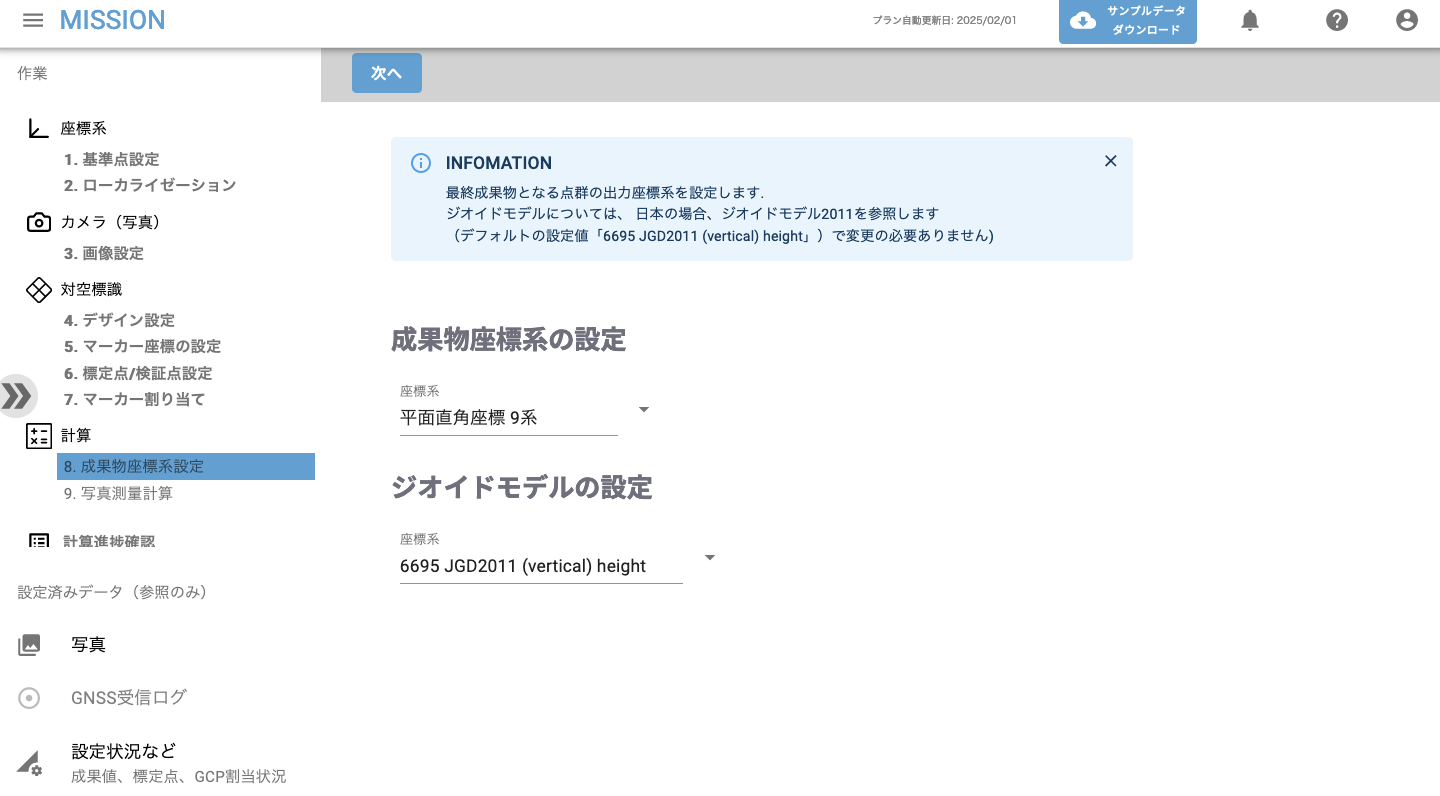

写真測量計算の成果物（点群やオルソ画像）の座標系を設定します.
デフォルトでは、平面直角座標系、日本ジオイドモデル2011が設定されます. (通常は、この設定で問題ありません）

「次へ」をクリックします.

9. 写真測量計算

計算内容が[処理内容]蘭に表示されます. 設定内容にNGがある場合、[チェックステータス]欄が表示されて計算開始できませんので、関係するメニューにもどって、再度設定内容を確認、修正してください.

「処理内容」精度検証をしたい場合、点群やオルソ画像を生成したい場合の設定をすることができます

詳細は下記リンクを参照ください.

(Link) 処理内容について

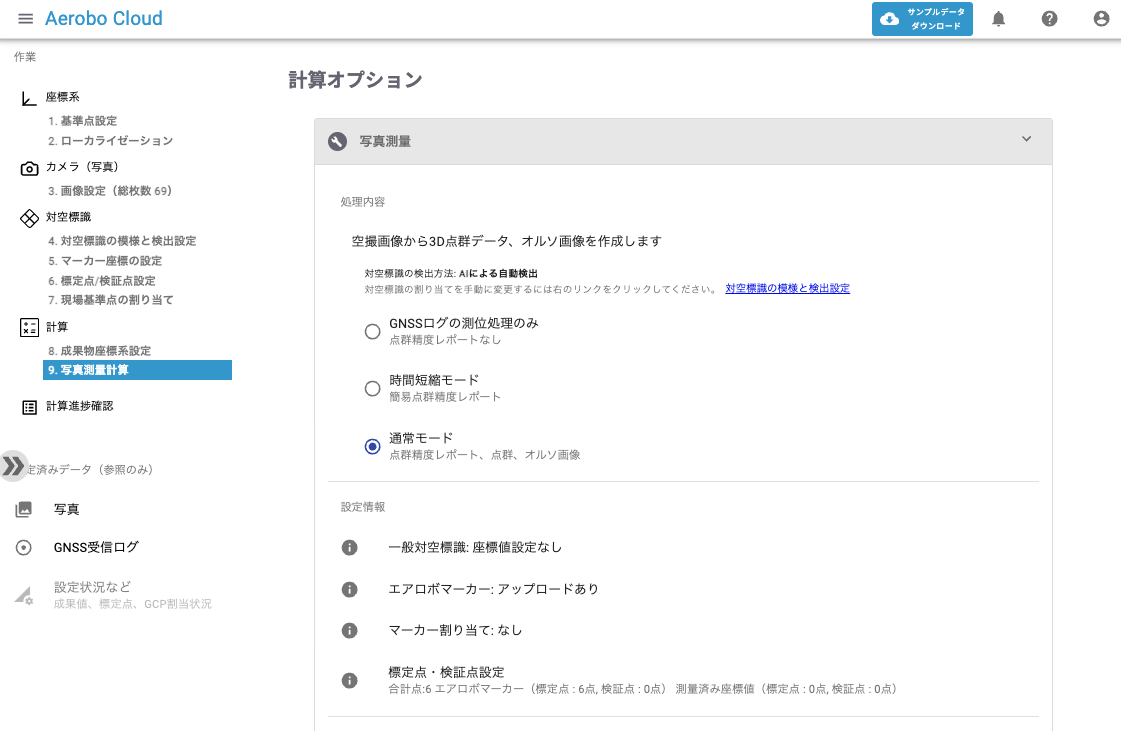

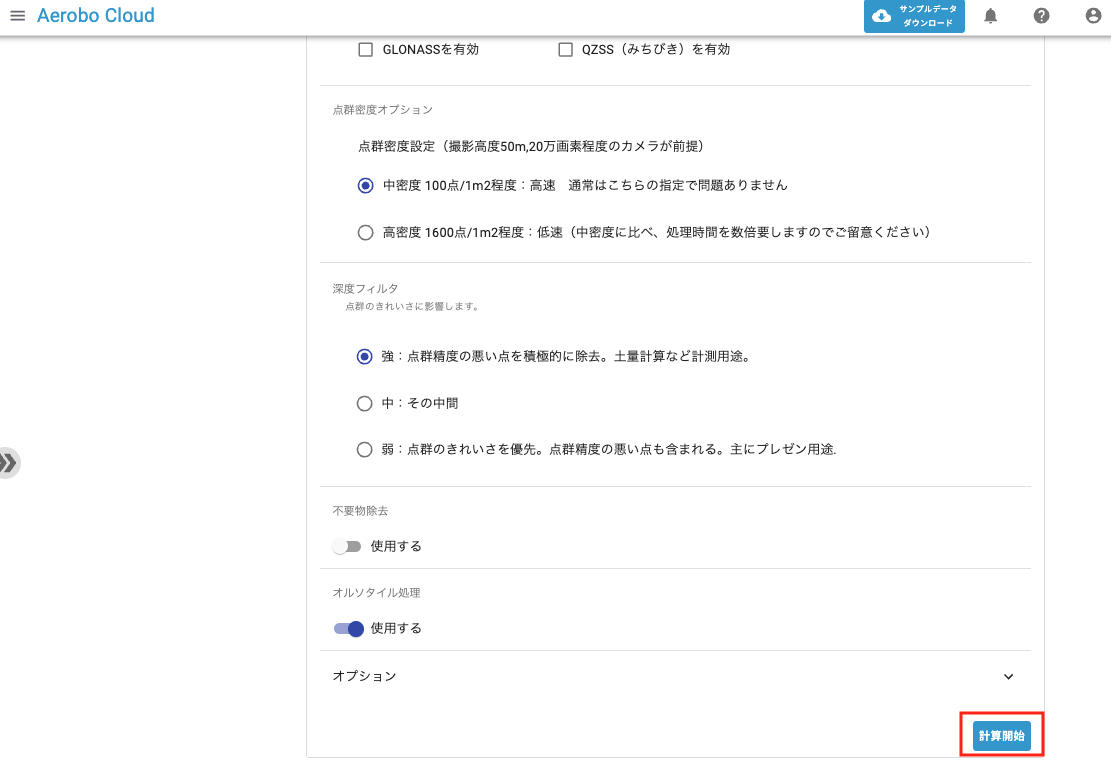

必要に応じて、[マルチGNSS]、[点群密度オプション]などの計算オプションを設定してください.
計算オプションの詳細については、下記リンクを参照ください.

(Link) 写真測量計算オプションについて

計算開始をクリックします.

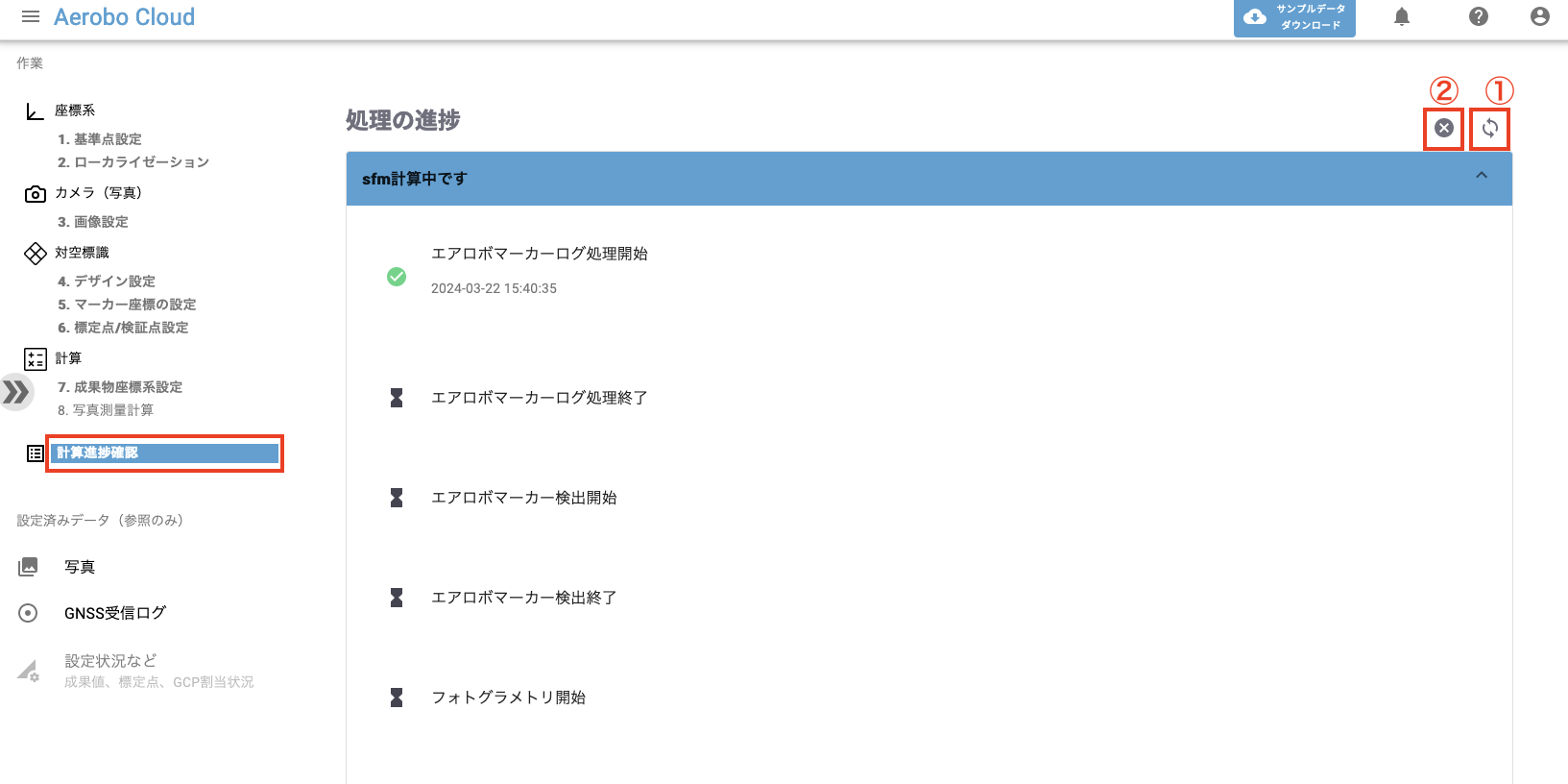

計算中のステータスは、「計算進捗確認」メニューより確認できます.

① 更新ボタンのクリックより、最新の計算状態に画面を更新します.

② キャンセルボタンのクリックより、計算をキャンセルできます.

以上.
