基準点測量計算

変更日 Thu, 29 Feb 2024 で 10:02 AM

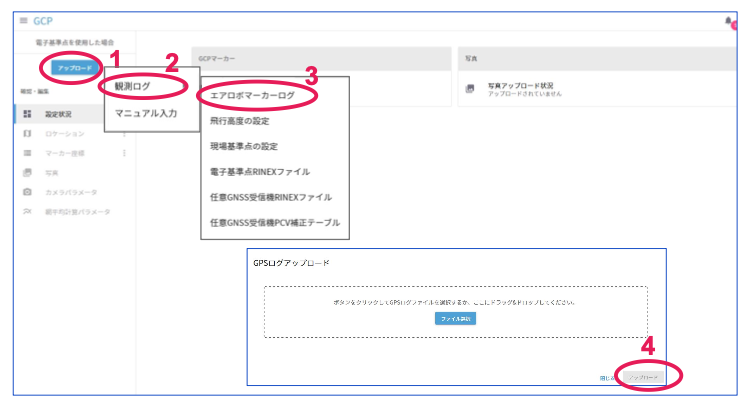

1. エアロボマーカーログのアップロード



「GCP」メニューを選択。



GCP > アップロード

1. 「アップロード」をクリック

2. 「観測ログ」を選択

3. 「エアロボマーカーログ」を選択

4.  GPSログファイルを選択し、「アップロード」をクリック

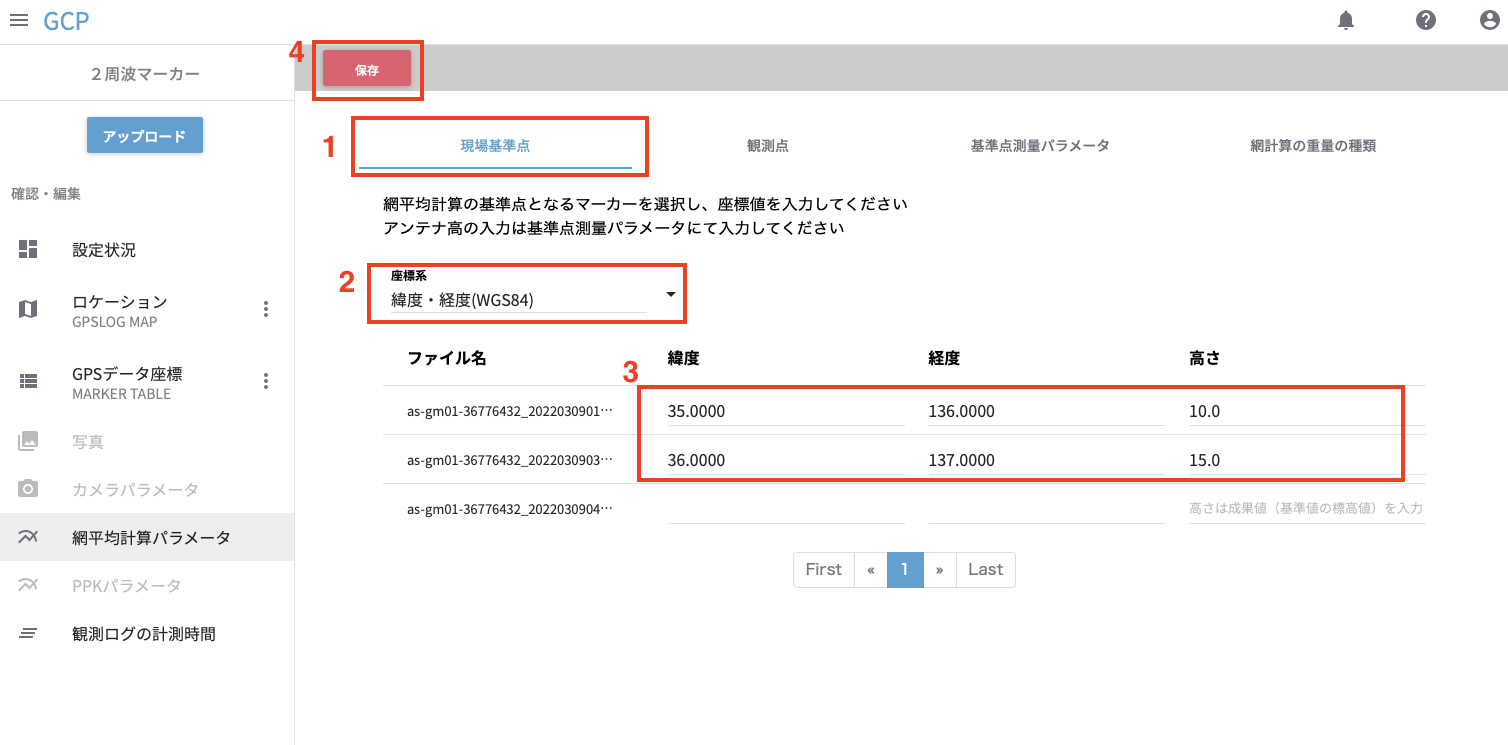

2. 現場基準点(与点)の設定

GCP > 網平均計算パラメータ > 現場基準点タブ


1.  「網平均計算パラメータ」> 現場基準点タブを選択

2.  基準点の座標系を選択

3.  基準点情報を入力

   ※ 最低2ヶ所の点に既知点情報を入力する必要があります

   ※ 「高さ」には、基準点成果値(アンテナ高は含めない)を入力してください。

4. 「保存」

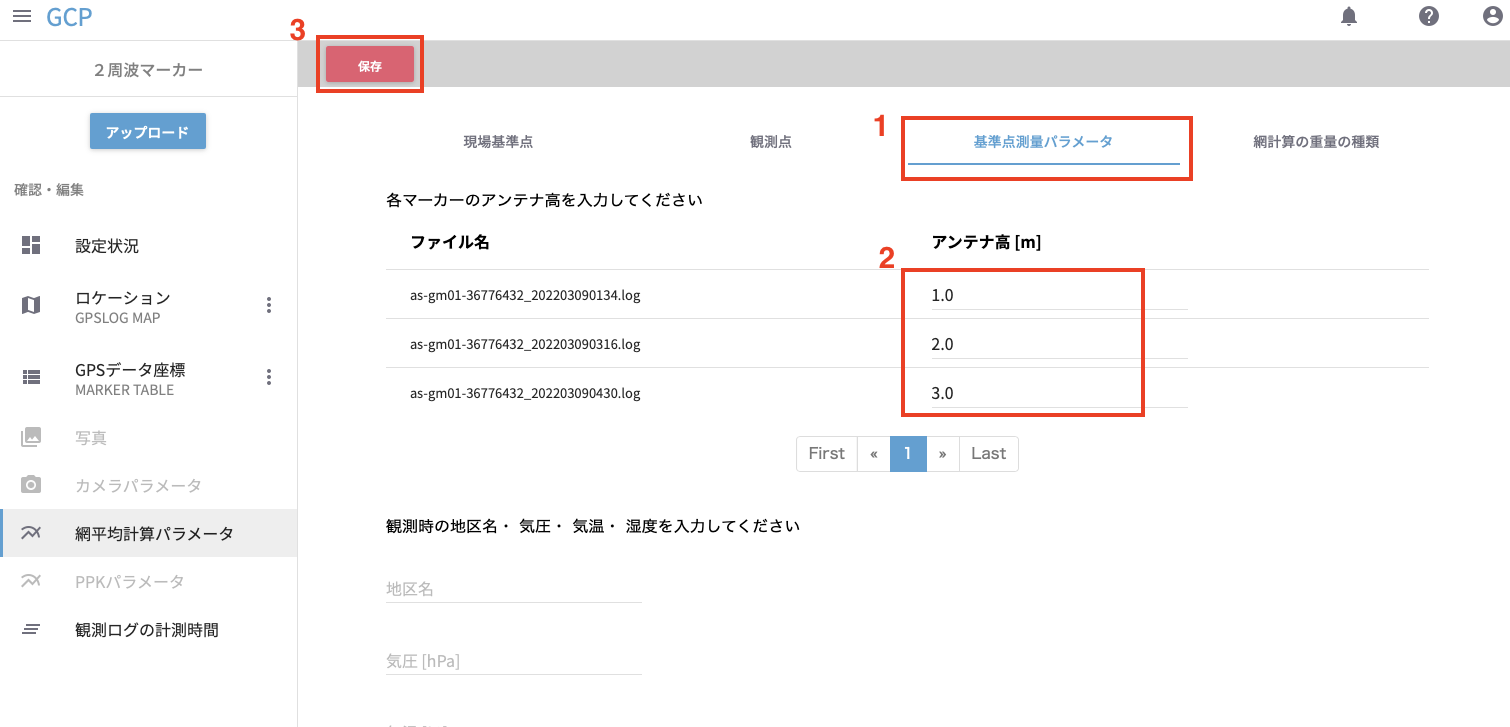

3. (オプション)アンテナ高の設定

GCP > 網平均計算パラメータ > 基準点測量パラメータタブ


※ 設定しない場合、網計算では、エアロボマーカー上面中心位置座標値を算出します。



1. 「網平均計算パラメータ」> 基準点測量パラメータタブを選択

2. アンテナ高を入力

※ ここでアンテナ高とは、基準点からエアロボマーカー上面中心までの高さを指します。

3.「保存」

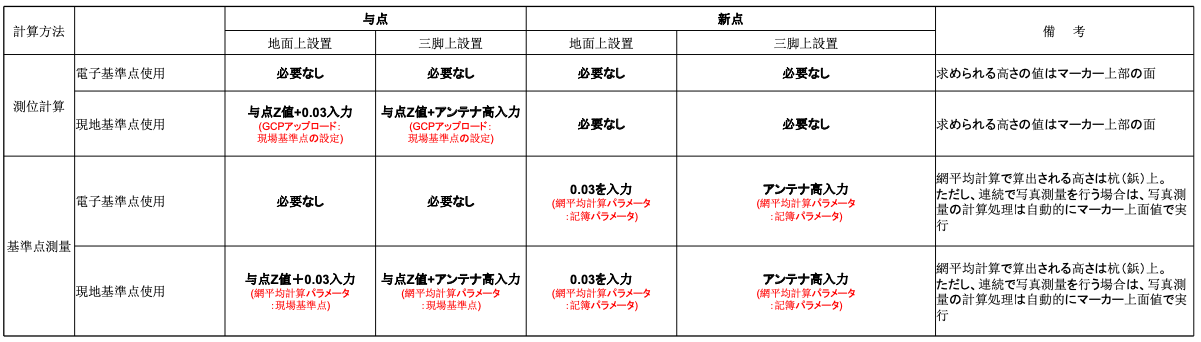

*アンテナ高の入力値について

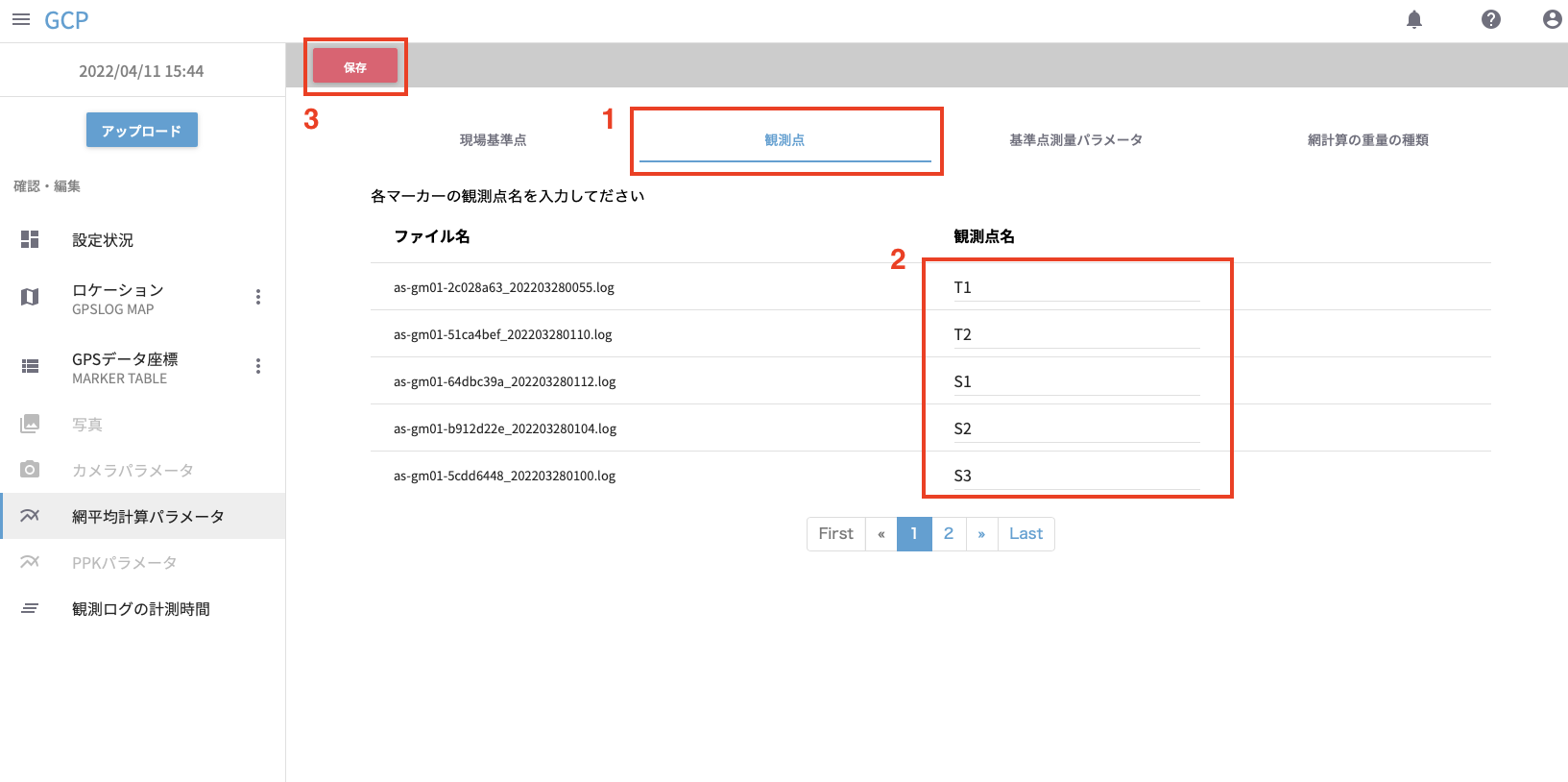

4. (オプション)観測点名の設定

GCP > 網平均計算パラメータ > 観測点タブ



1. 「網平均計算パラメータ」> 観測点名タブを選択

2. 観測点名を入力

3.「保存」

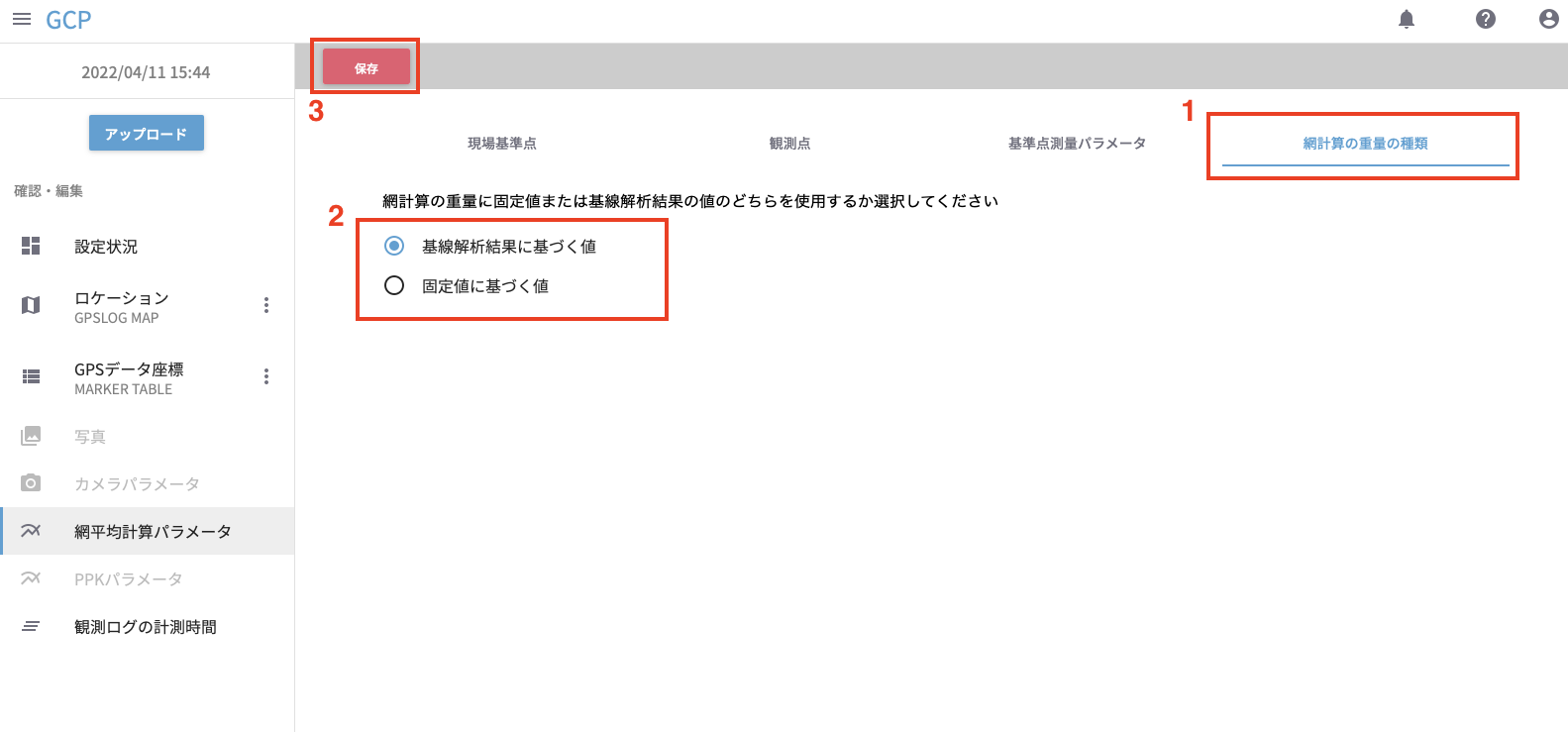

5. (オプション)網計算重量の設定

GCP > 網平均計算パラメータ > 網計算の重量の種類タブ



1. 「網平均計算パラメータ」> 網計算の重量の種類タブを選択。

2. 重量の種類「基線解析に基づく値」または、 「固定値」をチェックする。
 ※デフォルトは、「基線解析に基づく値」設定です。

3.「保存」

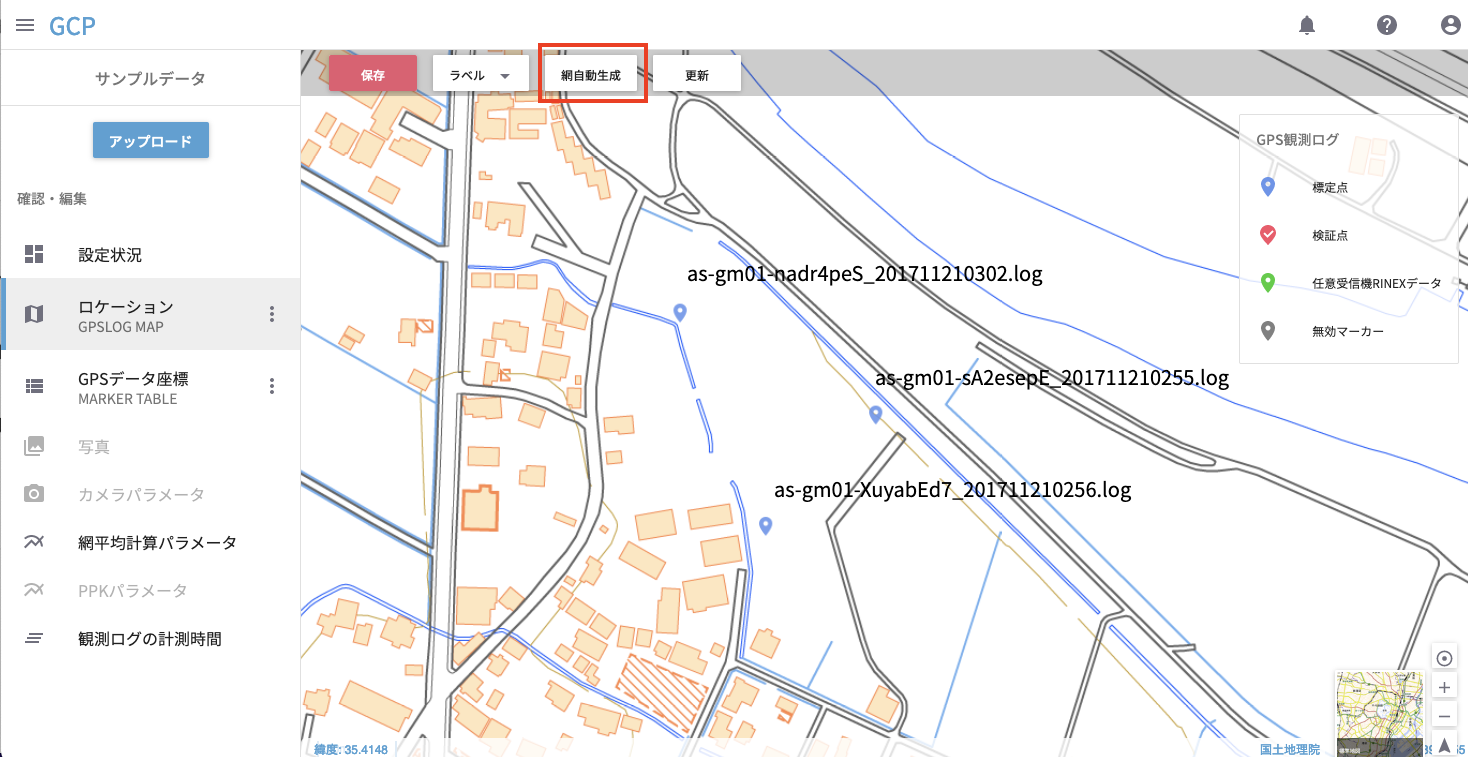

6. 多角網の自動生成

GCP > ロケーション



1. 「網自動生成」ボタンをクリック

網生成完了後、完了のお知らせメールが届きます。

処理進捗状況は、「ダウンロード」画面にて確認できます。

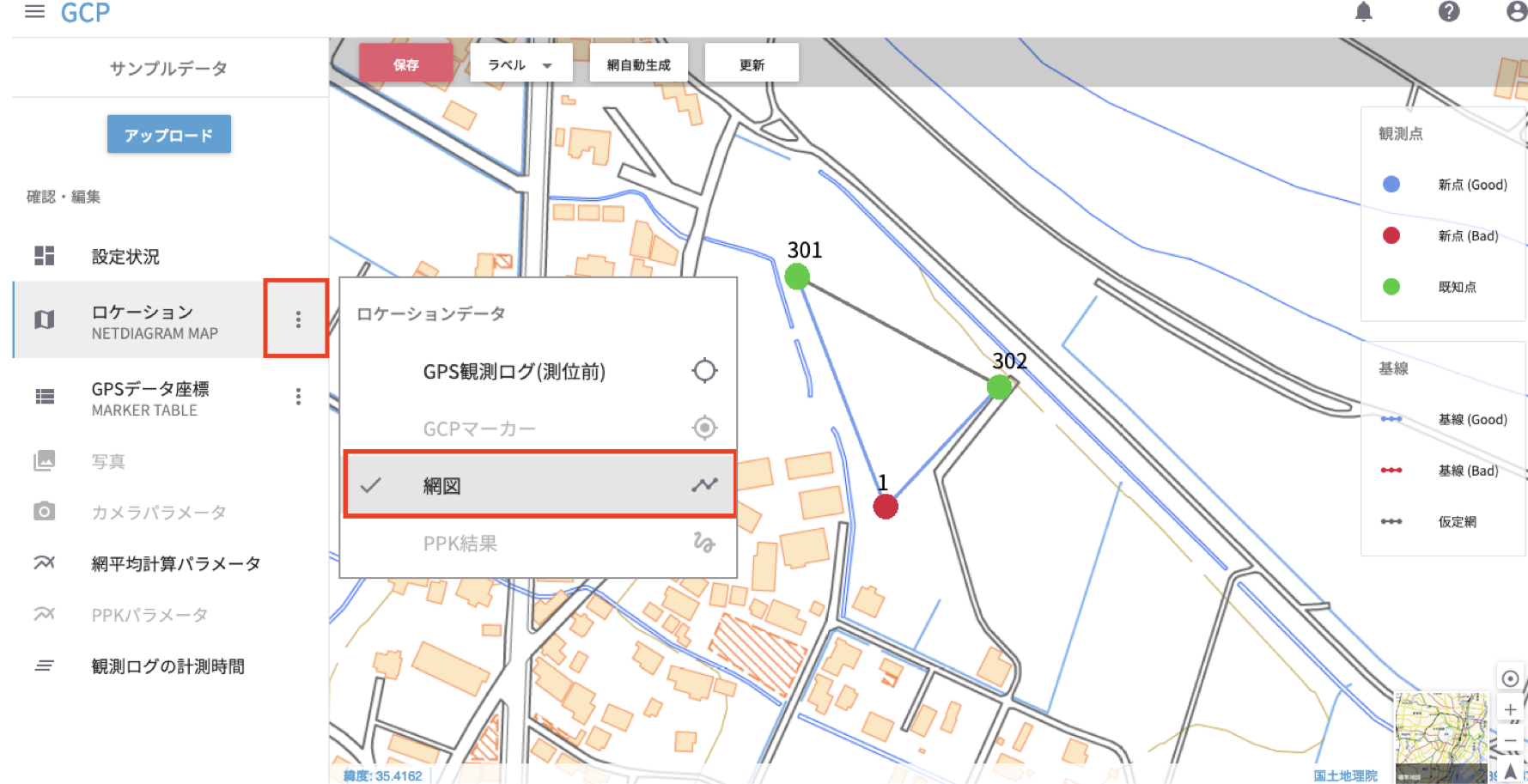

2. 計算完了後、ロケーションの右にある

: をクリックし、サブメニューから「網図」をクリック(下図)。 多角網が表 示されます。

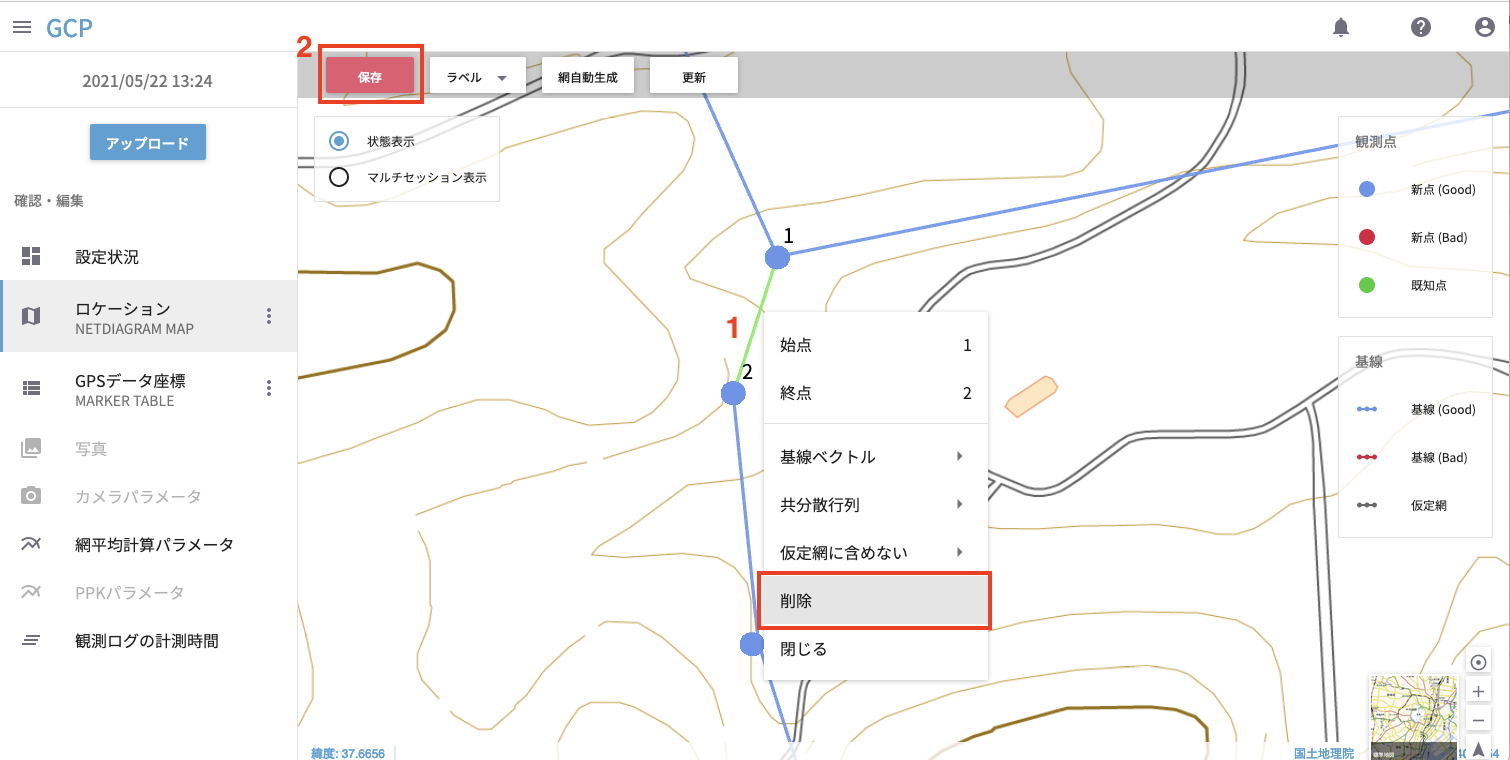

7. 多角網の編

GCP > ロケーション


1. 編集したい基線をクリックし、網を編集する。(✳︎)

(✳︎) fix率が小の基線(赤色基線)がふくまれている場合、網計算が開始できないので、そのような基線は削除して下さい。

基線の確認、編集の詳細については、後述。

2. 編集後、保存ボタンを押して、編集内容を確定する。


多角網編集の例は、下記リンクをご参照ください。

(Link) 多角網編集の具体例

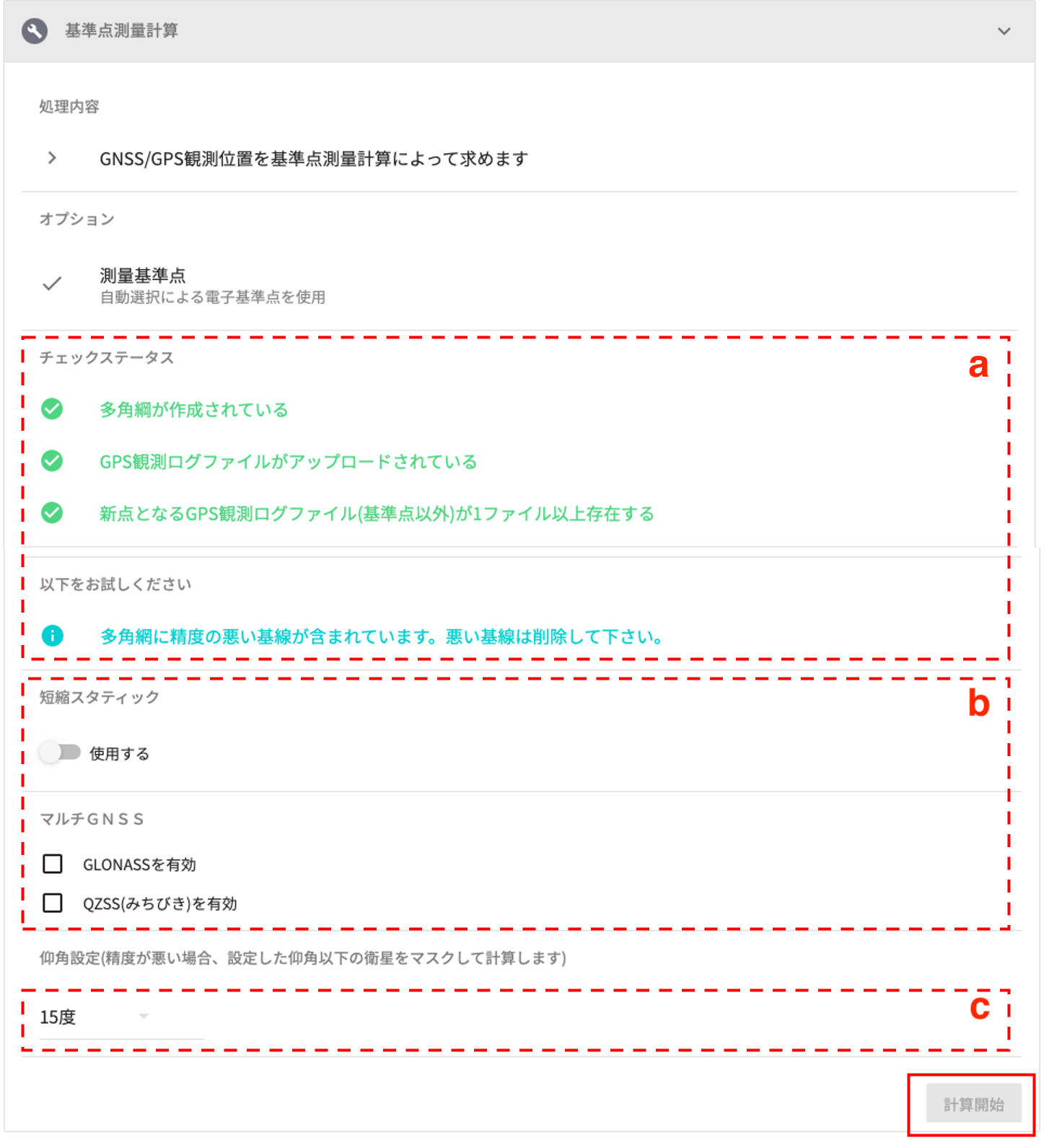

8. 網平均計算開始

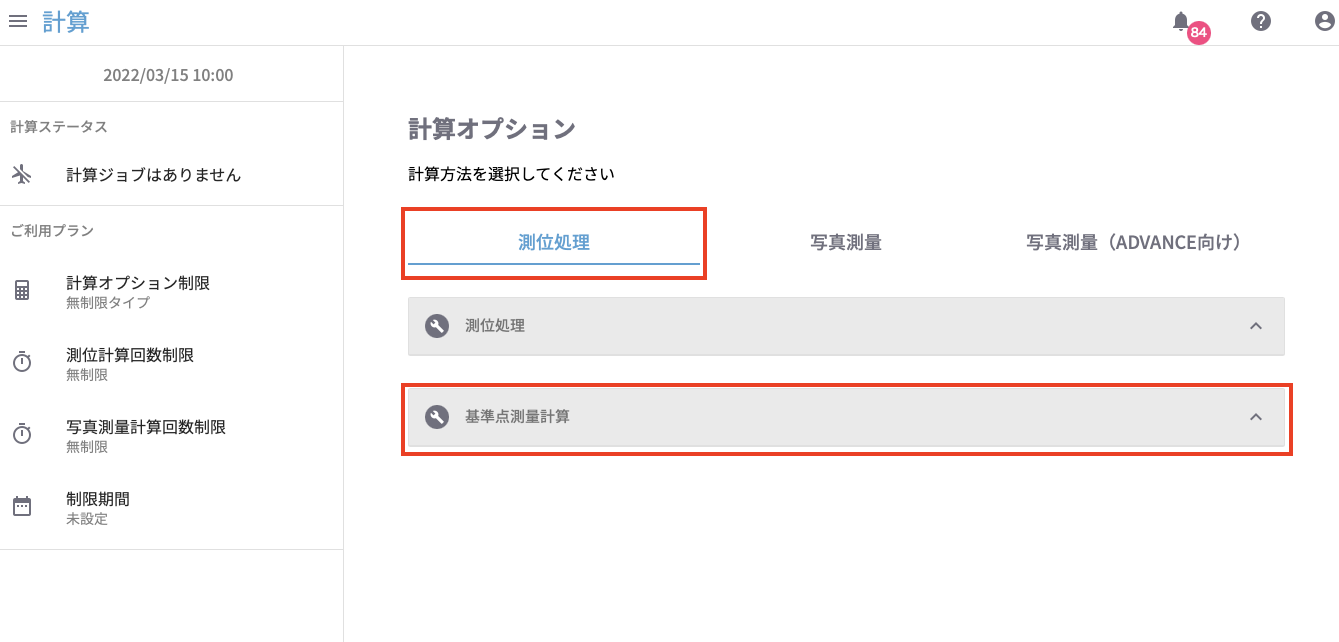

計算 > 測位処理 > 基準点測量計算

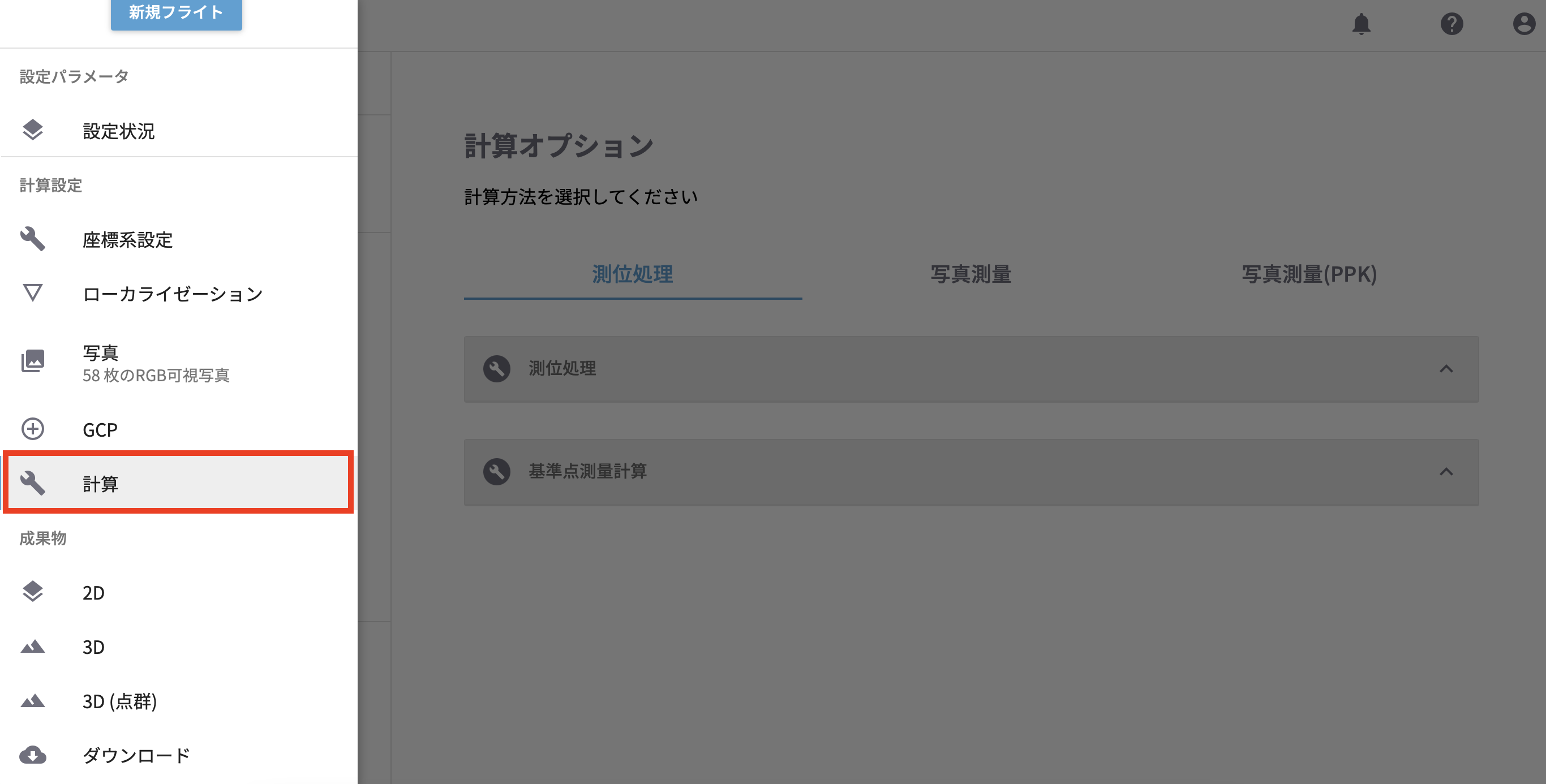

「計算」メニューを選択。














9. 帳票ダウンロード

DOWNLOAD > 網平均計算帳票


1. 「網平均計算帳票」を選択

2.  各データのダウンロード

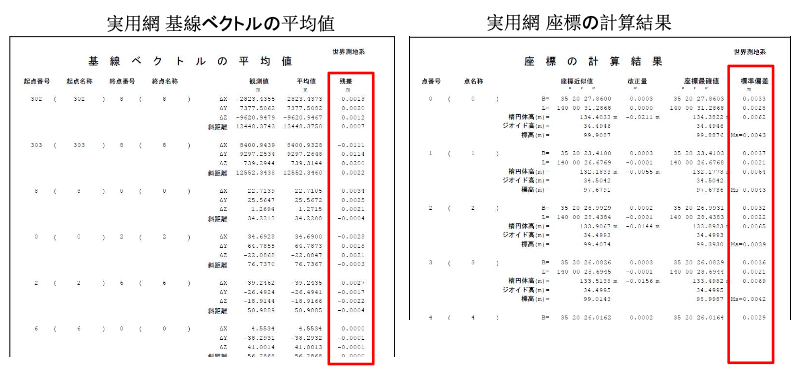

「実用網」を選択し、ダウンロード。

「基線ベクトルの平均値」の各成分の残差が8.0cm(0.08)、「座標の計算結果」の標準偏差が、Msが10cm以内、楕円体高が20cm以内であることを確認します。


許容値を充たしていない場合、観測精度の悪い点を除去する(前述)か、多角網を編集(後述)し、

再計算してください。
